IDENTIFICATION
6.4 Relaisausgänge an Klemme X4
Es stehen 2 Relaisausgänge (Variante LRU500i-BD nur 1) an Klemme X4 als Schließer zur Verfügung. Beim
LRU500i-PoE ist jeder Ausgang fest mit einer Antenne verbunden. Das Lesen eines gültigen Transponders
an der internen Antenne schaltet das Relais REL1, das Lesen eines gültigen Transponders an der externen
Antenne schaltet das Relais REL2.
ID MAX.U500i

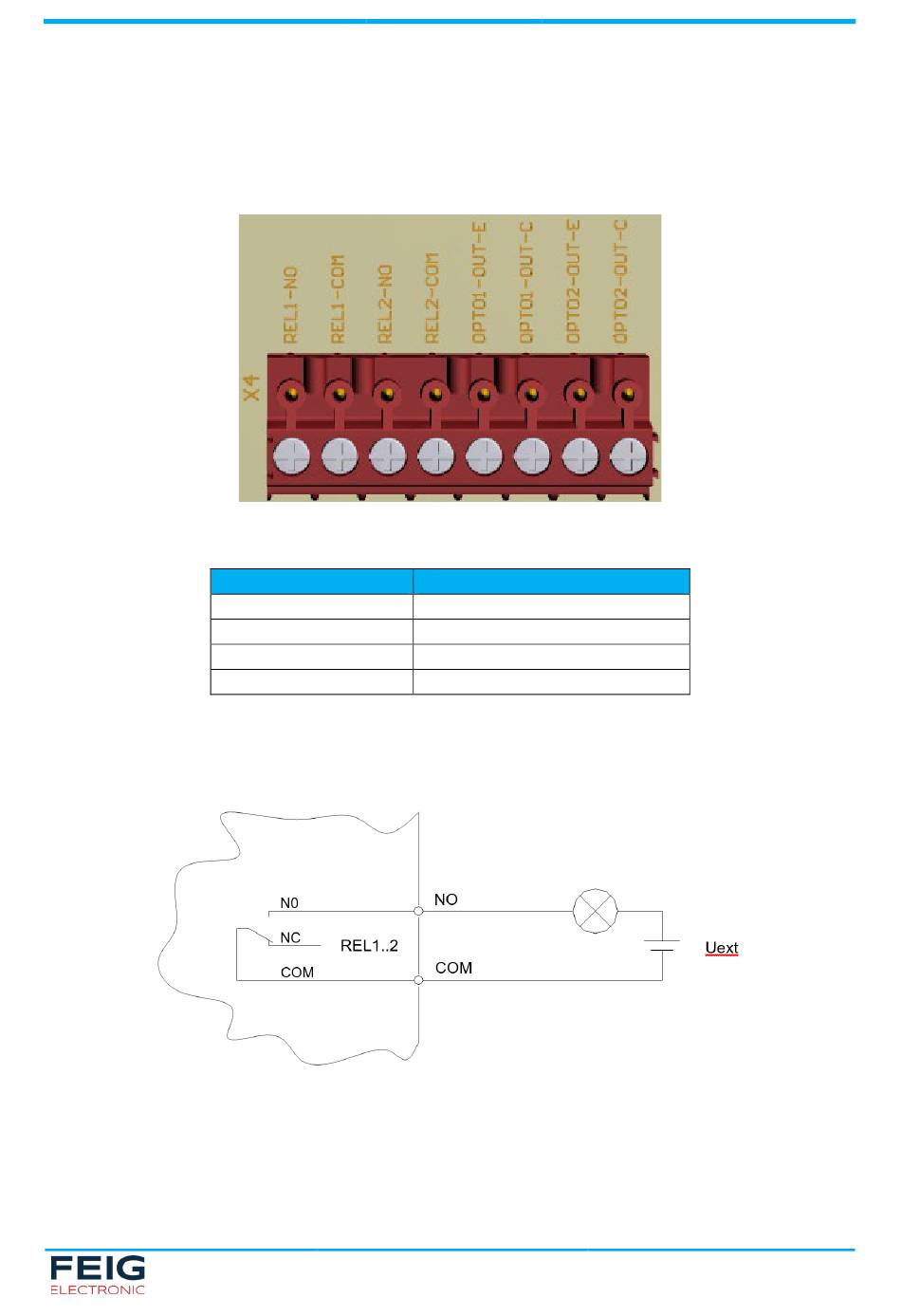

Abb. 10: Pinbelegung X4 (Relaisausgänge)
Bezeichnung
REL1-NO
Arbeitskontakt (Schließer) Relais 1
REL1-COM
Wechselkontakt Relais 1
REL2-NO
Arbeitskontakt (Schließer) Relais 2
REL2-COM
Wechselkontakt Relais 2
Tabelle 7: Pinbelegung Relaisausgänge REL1/REL2
Abb. 11: Externe Verdrahtung der Relaisausgänge
MONTAGEANLEITUNG
Beschreibung
6 Anschlüsse
Page 17 of 38
