Technisches Handbuch

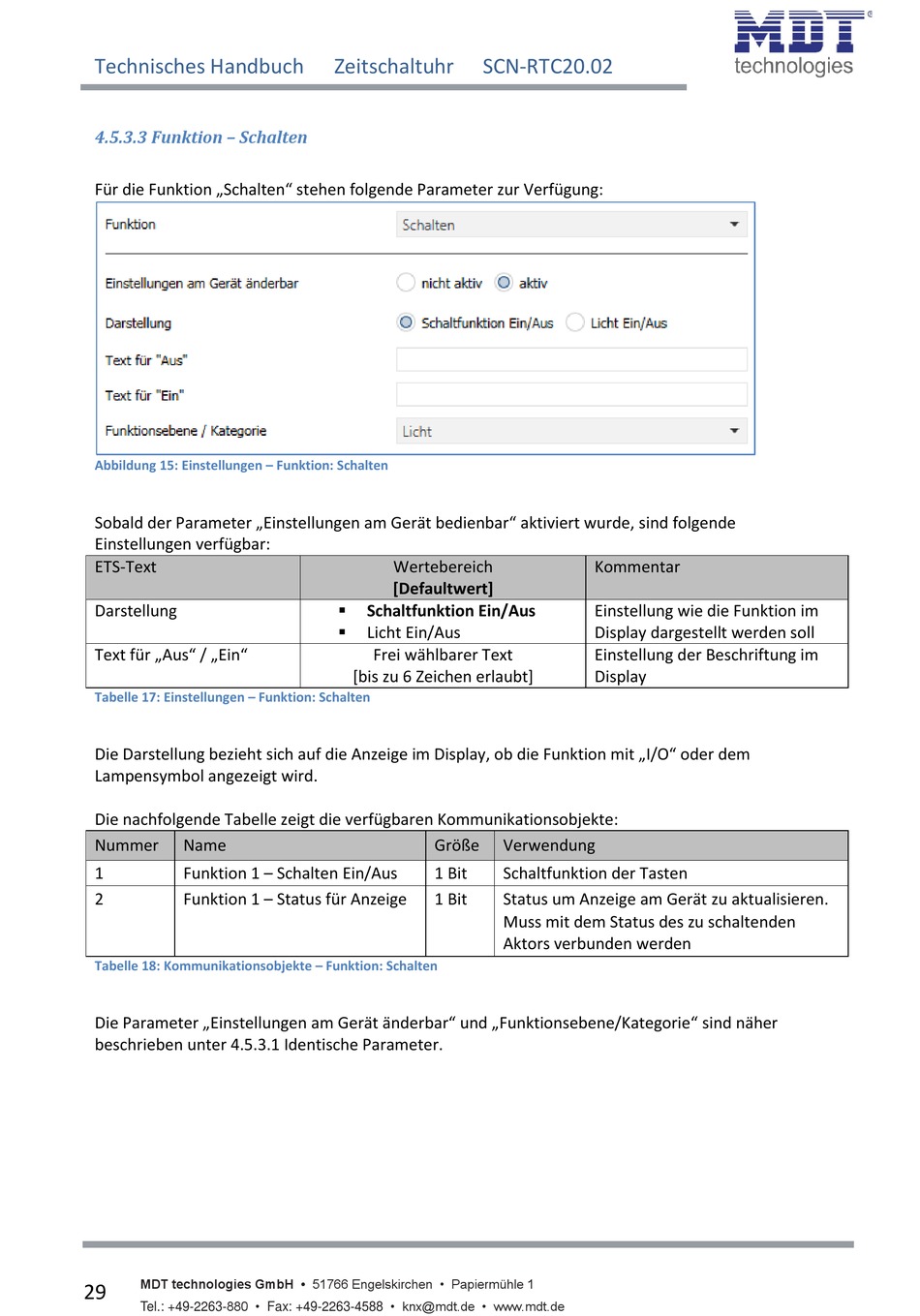

4.5.3.3 Funktion – Schalten
Für die Funktion „Schalten" stehen folgende Parameter zur Verfügung:
Abbildung 15: Einstellungen – Funktion: Schalten
Sobald der Parameter „Einstellungen am Gerät bedienbar" aktiviert wurde, sind folgende
Einstellungen verfügbar:
ETS-Text
Darstellung
Text für „Aus" / „Ein"
Tabelle 17: Einstellungen – Funktion: Schalten
Die Darstellung bezieht sich auf die Anzeige im Display, ob die Funktion mit „I/O" oder dem
Lampensymbol angezeigt wird.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
1 Funktion 1 – Schalten Ein/Aus
2 Funktion 1 – Status für Anzeige
Tabelle 18: Kommunikationsobjekte – Funktion: Schalten
Die Parameter „Einstellungen am Gerät änderbar" und „Funktionsebene/Kategorie" sind näher
beschrieben unter 4.5.3.1 Identische Parameter.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
29
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Zeitschaltuhr SCN-RTC20.02
Wertebereich
[Defaultwert]

Schaltfunktion Ein/Aus

Licht Ein/Aus
Frei wählbarer Text
[bis zu 6 Zeichen erlaubt]
Größe Verwendung
1 Bit Schaltfunktion der Tasten
1 Bit Status um Anzeige am Gerät zu aktualisieren.
Muss mit dem Status des zu schaltenden
Aktors verbunden werden
Kommentar
Einstellung wie die Funktion im
Display dargestellt werden soll
Einstellung der Beschriftung im
Display
