Technisches Handbuch

2.2 Besondere Funktionen der Zeitschaltuhr

Tages-/Wochenzeitschaltuhr mit Astroschaltfunktion, Urlaubsfunktion und automatischer
Feiertagsberechnung
Mit der integrierten Zeitschaltuhr können bis zu 20 Funktionen/Kanäle geschaltet werden. Die
Zeitschaltuhr ist eine Tages-/Wochenzeitschaltuhr und verfügt über eine Astroschaltfunktion, eine
Urlaubsfunktion, sowie eine automatische Feiertagsberechnung. Grundsätzlich kann die Zeitschaltuhr
als Master eingesetzt werden und versorgt alle anderen Teilnehmer mit Datum/Uhrzeit. Die
automatische Sommer-/ Winterzeitumstellung ist separat einstellbar, sodass im Falle der
Abschaffung der Zeitumstellung die Normalzeit jederzeit wieder eingestellt werden kann. Ist bereits
ein Zeitgeber im KNX System vorhanden, beispielsweise das IP Interface mit Zeitserverfunktion (SCN-
IP000.03), kann die Zeitschaltuhr mit der zur Verfügung gestellten Systemzeit im Slave Modus
arbeiten. Jede(r) Funktion/Kanal kann individuell benannt werden und ist über die
Zeitschaltuhrfunktion steuerbar. Pro Funktion/Kanal sind 8 Schaltzeiten möglich. Diese können
täglich oder innerhalb der Woche an verschiedenen Tagen ausgeführt werden.

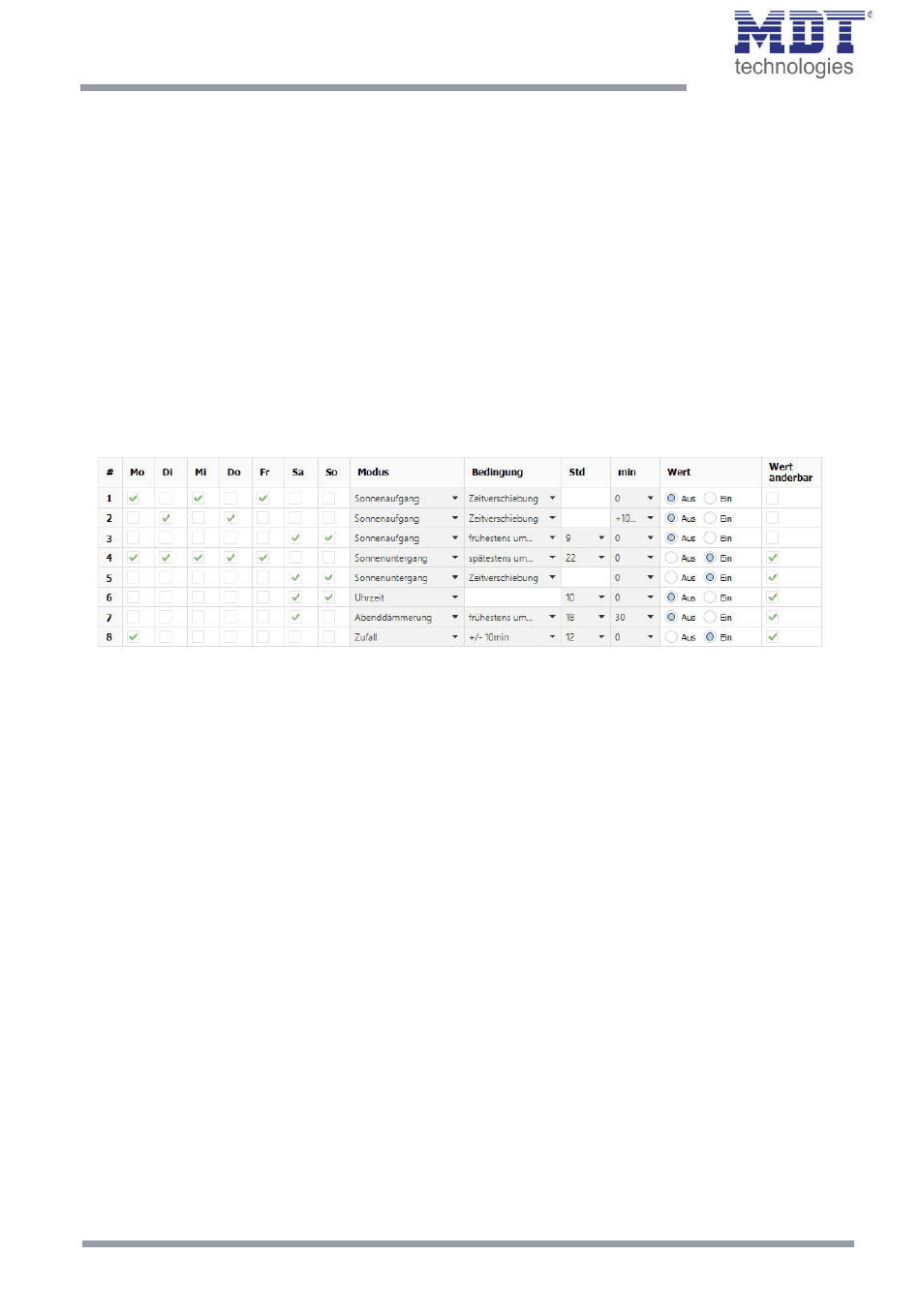

Neben der Auswahl des Tages und der Zeit wann eine Funktion ausgeführt werden soll, können auch
noch zusätzliche Modus Einstellungen und entsprechende Bedingungen festgelegt werden. Beim
Modus stehen neben dem normalen Standardparameter Uhrzeit zusätzlich Sonnenaufgang,
Sonnenuntergang, Morgendämmerung, Abenddämmerung und Zufall zur Verfügung. In Kombination
mit den Bedingungen Zeitverschiebung (+/- bis zu 2 Std.), spätestens um, frühestens um oder bei
Zufall +/- 10min bis zu einer Stunde lassen sich eine Vielzahl an sinnvollen Funktionen generieren.
Beispiel siehe Beschreibung Astroschaltfunktion.
Astroschaltfunktion für komfortable Jalousie- / Beleuchtungssteuerung
Mittels Astrofunktion werden die Sonnenaufgangs- und Sonnenuntergangszeiten berechnet.
Benötigt wird der Standort, entweder als Ortsangabe oder durch Standort Koordinaten, und das
Datum durch die Zeitschaltuhr. Anschließend ist folgendes Szenario möglich: Bei Sonnenuntergang
wird die Außenbeleuchtung zur richtigen Zeit eingeschaltet, fahren die Jalousien zum Abend hin
rechtzeitig nach unten, bevor Fremde ins Haus hinein schauen, und wird eine Stunde vor dem
Schließen der Jalousie im Haus eine Anwesenheitsbeleuchtung eingeschaltet, damit das Haus auch in
Abwesenheit bewohnt aussieht. Bei Sonnenaufgang wird die Außenbeleuchtung wieder frühzeitig
ausgeschaltet und fährt die Jalousien am Morgen nach oben. Im Sommer, wenn die Sonne um 05.20
Uhr* aufgeht, wird über eine Zusatzbedingung frühestens um festgelegt, ab wann die Jalousie nach
oben fahren darf, beispielsweise 07.30 Uhr. Im Winter, wenn die Sonne um 08.30 Uhr* aufgeht, kann
über die Zusatzbedingung spätestens um festgelegt werden, das die Jalousie beispielsweise
spätestens um 08.00 Uhr nach oben fahren. Zusätzlich wird die Anwesenheitsbeleuchtung
eingeschaltet und um 10.00 Uhr, wenn es hell ist wieder ausgeschaltet. Dieses Szenario ist ohne
externen Dämmerungsschalter und ohne Logikbaustein möglich. Diverses Feintuning der
Schaltschwelle der Sonnenaufgangs- und Sonnenuntergangszeiten ist über den Parameter
Individuelle Einstellungen Sonnenauf-/Sonnenuntergang möglich.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
5
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Zeitschaltuhr SCN-RTC20.02
(* Zeitbeispiele aus Juni / Dezember eines Jahres)
