Technisches Handbuch Zeitschaltuhr SCN-RTC20.01

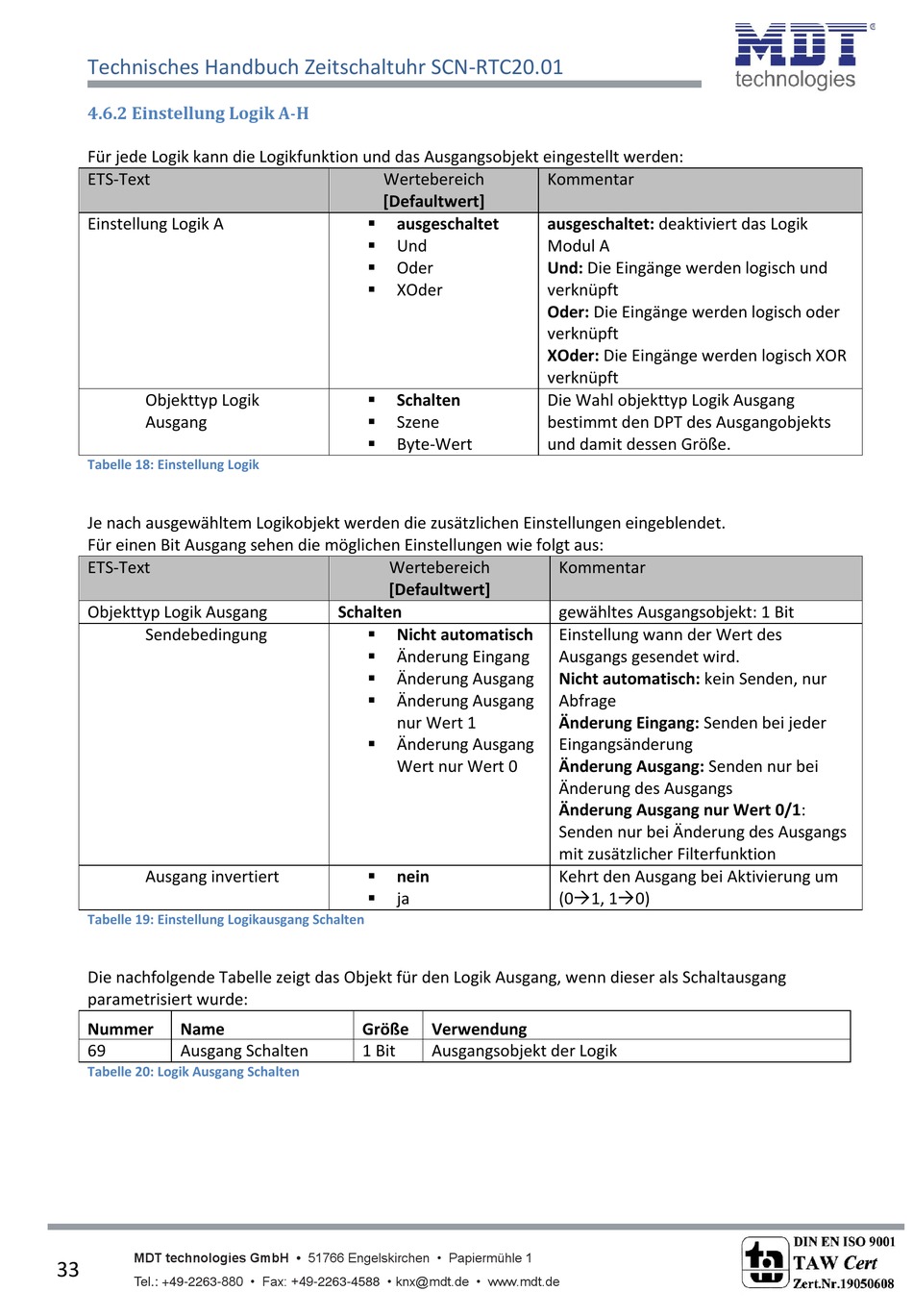

4.6.2 Einstellung Logik A-H

Für jede Logik kann die Logikfunktion und das Ausgangsobjekt eingestellt werden:
ETS-Text
Einstellung Logik A
Objekttyp Logik
Ausgang

Tabelle 18: Einstellung Logik

Je nach ausgewähltem Logikobjekt werden die zusätzlichen Einstellungen eingeblendet.
Für einen Bit Ausgang sehen die möglichen Einstellungen wie folgt aus:
ETS-Text
Objekttyp Logik Ausgang
Sendebedingung
Ausgang invertiert

Tabelle 19: Einstellung Logikausgang Schalten

Die nachfolgende Tabelle zeigt das Objekt für den Logik Ausgang, wenn dieser als Schaltausgang
parametrisiert wurde:
Nummer Name
69 Ausgang Schalten

Tabelle 20: Logik Ausgang Schalten

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
33
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]

ausgeschaltet

Und

Oder

XOder

Schalten

Szene

Byte-Wert
Wertebereich
[Defaultwert]
Schalten

Nicht automatisch

Änderung Eingang

Änderung Ausgang

Änderung Ausgang
nur Wert 1

Änderung Ausgang
Wert nur Wert 0

nein

ja
Größe Verwendung
1 Bit Ausgangsobjekt der Logik
Kommentar
ausgeschaltet: deaktiviert das Logik
Modul A
Und: Die Eingänge werden logisch und
verknüpft
Oder: Die Eingänge werden logisch oder
verknüpft
XOder: Die Eingänge werden logisch XOR
verknüpft
Die Wahl objekttyp Logik Ausgang
bestimmt den DPT des Ausgangobjekts
und damit dessen Größe.
Kommentar
gewähltes Ausgangsobjekt: 1 Bit
Einstellung wann der Wert des
Ausgangs gesendet wird.
Nicht automatisch: kein Senden, nur
Abfrage
Änderung Eingang: Senden bei jeder
Eingangsänderung
Änderung Ausgang: Senden nur bei
Änderung des Ausgangs
Änderung Ausgang nur Wert 0/1:
Senden nur bei Änderung des Ausgangs
mit zusätzlicher Filterfunktion
Kehrt den Ausgang bei Aktivierung um
(01, 10)
