Technisches Handbuch
2.4 Aufbau & Bedienung
Das nachfolgende Bild gibt einen Überblick über den Aufbau und die Bedienelemente:
2.5 Inbetriebnahme
Nach der Verdrahtung des Gerätes erfolgen die Vergabe der physikalischen Adresse und die
Parametrierung der einzelnen Kanäle:
(1) Schnittstelle an den Bus anschließen, z.B. MDT USB Interface
(2) Busspannung zuschalten
(3) Programmiertaste am Gerät drücken(rote Programmier-LED leuchtet dauerhaft)
(4) Laden der physikalischen Adresse aus der ETS-Software über die Schnittstelle (rote LED
erlischt sobald der Vorgang erfolgreich abgeschlossen ist)
(5) Laden der Applikation mit gewünschter Parametrierung
(6) Wenn das Gerät betriebsbereit ist, kann die gewünscht Funktion geprüft werden (ist auch
mit Hilfe der ETS-Software möglich)
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
8
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Zeitschaltuhr

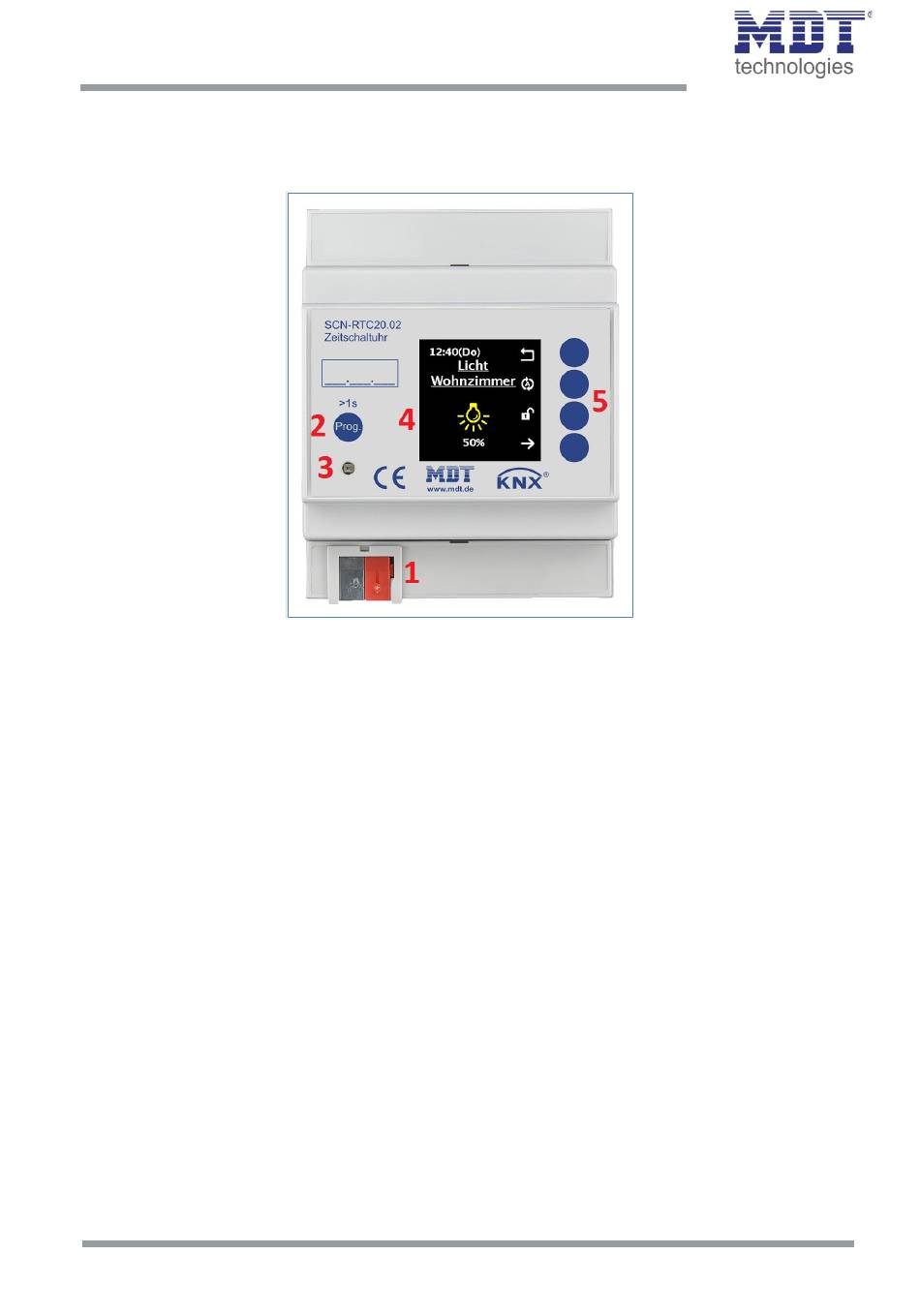

Abbildung 2: Aufbau & Bedienung
1 = Busanschlussklemme
2 = Programmierknopf
3 = Programmier LED
4 = Farbdisplay
5 = Bedientasten zur Navigation am Display
SCN-RTC20.02
