Tabelle 30: Einstellungen - Zeitschaltuhr: Schaltobjekt-Typ - MDT Technologies SCN-RTC20.02 Technisches Handbuch

Technisches Handbuch
Sperre aktiv wenn
Vergleichswert
Hysterese
Verhalten bei Sperre
Wert für Sperre
Zentrale Sperre
Zeitschaltuhr

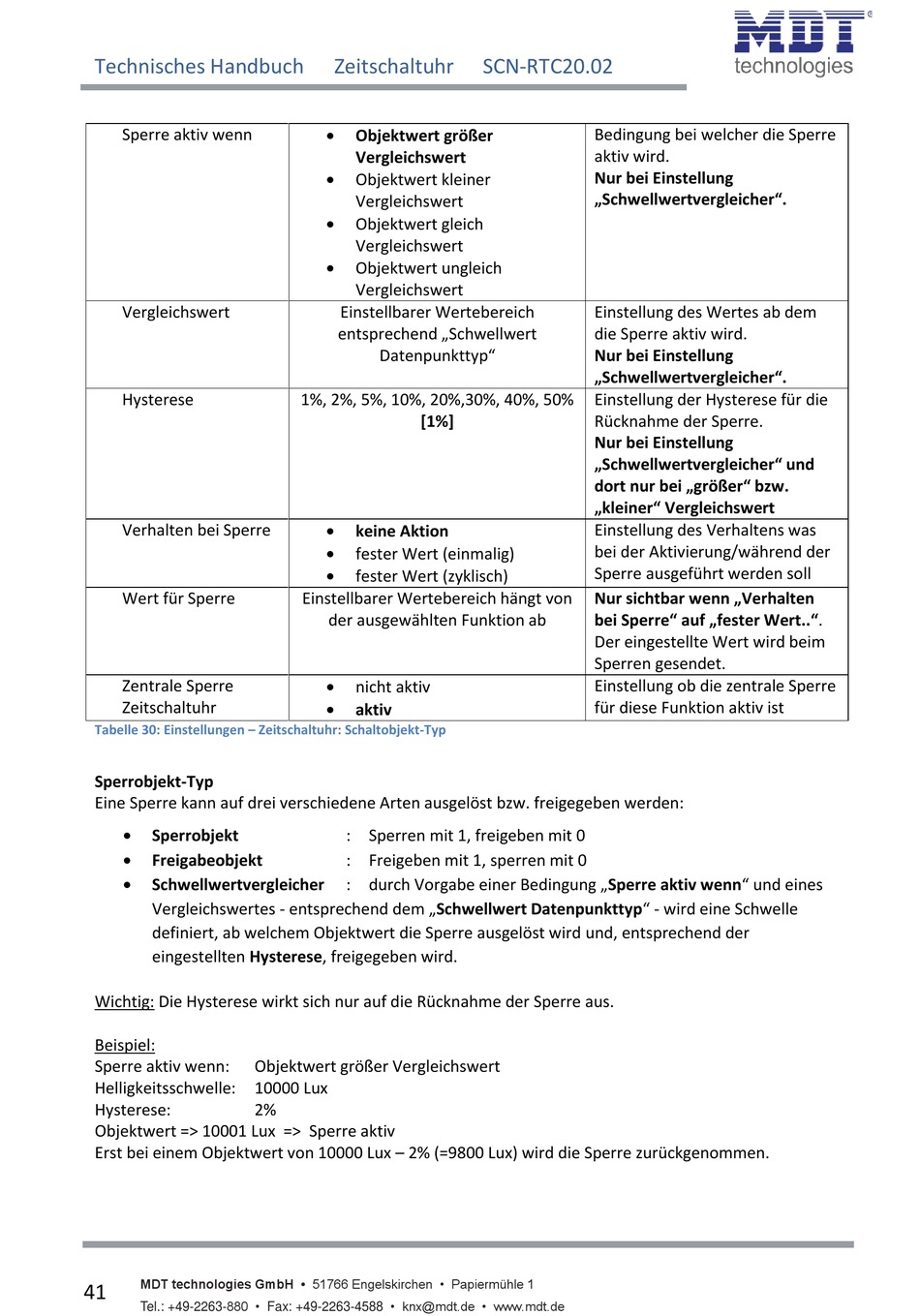

Tabelle 30: Einstellungen – Zeitschaltuhr: Schaltobjekt-Typ
Sperrobjekt-Typ
Eine Sperre kann auf drei verschiedene Arten ausgelöst bzw. freigegeben werden:

Sperrobjekt

Freigabeobjekt

Schwellwertvergleicher
Vergleichswertes - entsprechend dem „Schwellwert Datenpunkttyp" - wird eine Schwelle
definiert, ab welchem Objektwert die Sperre ausgelöst wird und, entsprechend der
eingestellten Hysterese, freigegeben wird.
Wichtig: Die Hysterese wirkt sich nur auf die Rücknahme der Sperre aus.
Beispiel:
Sperre aktiv wenn: Objektwert größer Vergleichswert
Helligkeitsschwelle: 10000 Lux
Hysterese: 2%
Objektwert => 10001 Lux => Sperre aktiv
Erst bei einem Objektwert von 10000 Lux – 2% (=9800 Lux) wird die Sperre zurückgenommen.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
41
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Zeitschaltuhr

Objektwert größer
Vergleichswert

Objektwert kleiner
Vergleichswert

Objektwert gleich
Vergleichswert

Objektwert ungleich
Vergleichswert
Einstellbarer Wertebereich
entsprechend „Schwellwert
Datenpunkttyp"
1%, 2%, 5%, 10%, 20%,30%, 40%, 50%
[1%]

keine Aktion

fester Wert (einmalig)

fester Wert (zyklisch)
Einstellbarer Wertebereich hängt von
der ausgewählten Funktion ab

nicht aktiv

aktiv
: Sperren mit 1, freigeben mit 0
: Freigeben mit 1, sperren mit 0
: durch Vorgabe einer Bedingung „Sperre aktiv wenn" und eines
SCN-RTC20.02
Bedingung bei welcher die Sperre
aktiv wird.
Nur bei Einstellung
„Schwellwertvergleicher".
Einstellung des Wertes ab dem
die Sperre aktiv wird.
Nur bei Einstellung
„Schwellwertvergleicher".
Einstellung der Hysterese für die
Rücknahme der Sperre.
Nur bei Einstellung
„Schwellwertvergleicher" und
dort nur bei „größer" bzw.
„kleiner" Vergleichswert
Einstellung des Verhaltens was
bei der Aktivierung/während der
Sperre ausgeführt werden soll
Nur sichtbar wenn „Verhalten
bei Sperre" auf „fester Wert..".
Der eingestellte Wert wird beim
Sperren gesendet.
Einstellung ob die zentrale Sperre
für diese Funktion aktiv ist
