LINETRAXX® CTBS25
Allstromsensitiver Messstromwandler
Lieferumfang
CTBS25, Schraubadapter, Klemmenblock 1, Handbuch,
Sicherheitshinweise
Bestimmungsgemäße Verwendung
Die allstromsensitiven Messstromwandler CTBS25 (Typ B)
setzen Netzableit- und Fehlerströme in ein auswertbares
Messsignal um. Die Geräte sind geeignet, Fehlerströme
mit glatten Gleich anteilen zu detektieren. Die Mess-
stromwandler können in DC, AC und 3(N)AC-Systemen
eingesetzt werden. Die Auswertung des Mess signals er-
folgt mit Geräten der Serien RCMS460/490 bzw. EDS440,
mit denen die Messstromwandler verbunden werden.
Montage, Anschluss und Inbetrieb nahme nur durch
Elektrofachkraft! Beachten Sie unbedingt die bestehen-
den Sicherheitsvorschriften.

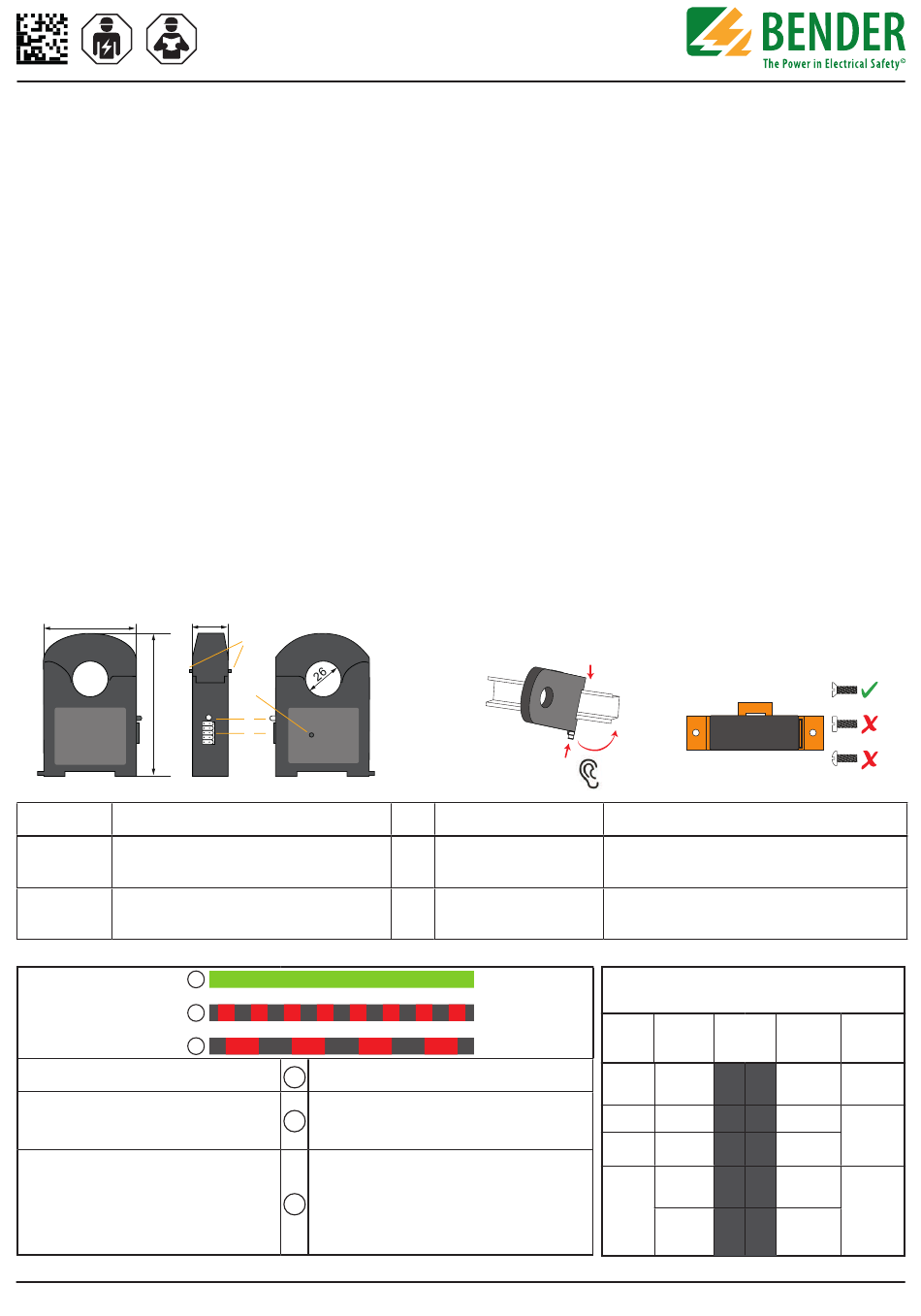

Geräteansicht
(Angaben in mm, Toleranz ±0,5 mm)
65,5
100,4
Bender
Montage / Mounting
Element Bemerkung
Wandlerkern Beide Elemente gleichzeitig zusammenpressen
entriegeln und den CTBS25 aufklappen .
Entmagnetisierung und Offsetmessung (mit
Taster
spitzem Gegenstand betätigen)
3
LED
Gerät ist betriebsbereit (leuchtet grün).
Entmagnetisierung/Offsetmessung aktiv
(blinkt schnell rot).
Kompensationsvermögen der Mess technik
wurde überschritten (> 100 A) (blinkt lang-
sam rot). Entmagnetisierung/Offsetmessung
muss durchgeführt werden.
CTBS25_D00388_01_M_DEEN/01.2020
Handbuch/Manual
25
1
2
3
4
Degauss and
Auto Zero
A
B
C
A Device is ready for operation (lights green).
Degaussing/offset measurement active (flashes
B
red quickly).
Compensation range of the measurement tech-
nology has been exceeded (> 100 A) (flashes red
C
slowly). Degaussing/offset measurement must
be carried out.
AC/DC sensitive measuring current transformer
Scope of delivery
CTBS25, screw adapter, terminal block 1, manual, safety
instructions
Intended use
The AC/DC sensitive CTBS25 (type B) measuring current
transformers convert system leakage and fault currents into
an evaluable measurement signal. The devices are suitable
for detecting fault currents with smooth DC components.
The measuring current transformers can be used in DC, AC,
and 3(N)AC systems. The measurement signal is evaluated
using devices of the RCMS460/490 or EDS440 series, to
which the measuring current transformers are connected.
Installation, connection and commissioning are to be
carried out by electrically skilled persons only! It is es-
sential to follow the existing safety instructions.
Device view
(Dimensions in mm, tolerance ±0.5 mm)
Hutschiene /
DIN rail mounting
3.
Nr. Element
Unlock current transformer
1
core
2 Push button
Schraubmontage /
Screw mounting
1.
CTBS25
2.
4.
„Klick"
Description
Press both elements together at the same time and
flip the CTBS25 open.
Degaussing and offset measurement (use pointed
object to press)
4
Klemmenblock 1 / Terminal block 1
Hinweis Klemme
Pin
Note Terminal
5 6
– –
– – 4 7
3 8
– –
2 9
GND
U
S
+24 V 1 10
Klemme Hinweis
Terminal Note
– –
S2 (l)
RCMS...
EDS440
S1 (k)
GND
U
S
+24 V
DE/EN
