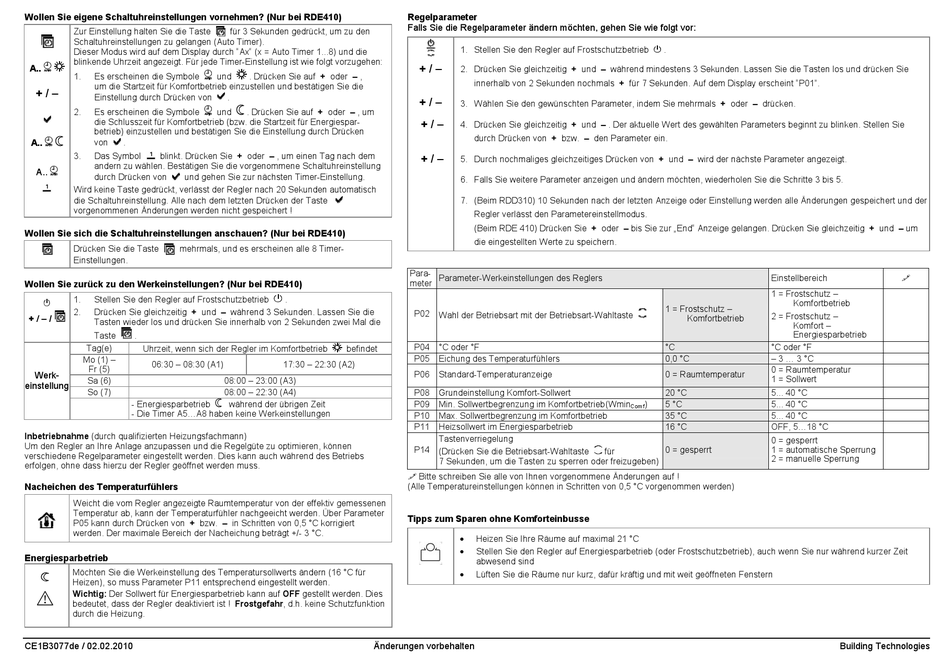

Siemens RDD310 Bedienungsanleitung Seite 2
Wollen Sie eigene Schaltuhreinstellungen vornehmen? (Nur bei RDE410)
Zur Einstellung halten Sie die Taste
Schaltuhreinstellungen zu gelangen (Auto Timer).
Dieser Modus wird auf dem Display durch "Ax" (x = Auto Timer 1...8) und die
blinkende Uhrzeit angezeigt. Für jede Timer-Einstellung ist wie folgt vorzugehen:
A..
1.
Es erscheinen die Symbole
um die Startzeit für Komfortbetrieb einzustellen und bestätigen Sie die
+ / –
Einstellung durch Drücken von
2.
Es erscheinen die Symbole
die Schlusszeit für Komfortbetrieb (bzw. die Startzeit für Energiespar-
betrieb) einzustellen und bestätigen Sie die Einstellung durch Drücken
A..
von
.
3.
Das Symbol
blinkt. Drücken Sie + oder – , um einen Tag nach dem
andern zu wählen. Bestätigen Sie die vorgenommene Schaltuhreinstellung
A..
durch Drücken von
und gehen Sie zur nächsten Timer-Einstellung.
Wird keine Taste gedrückt, verlässt der Regler nach 20 Sekunden automatisch
die Schaltuhreinstellung. Alle nach dem letzten Drücken der Taste
vorgenommenen Änderungen werden nicht gespeichert !
Wollen Sie sich die Schaltuhreinstellungen anschauen? (Nur bei RDE410)
Drücken Sie die Taste
mehrmals, und es erscheinen alle 8 Timer-
Einstellungen.
Wollen Sie zurück zu den Werkeinstellungen? (Nur bei RDE410)
1.
Stellen Sie den Regler auf Frostschutzbetrieb
2.
Drücken Sie gleichzeitig + und – während 3 Sekunden. Lassen Sie die
+ / – /
Tasten wieder los und drücken Sie innerhalb von 2 Sekunden zwei Mal die
Taste
.
Tag(e)
Uhrzeit, wenn sich der Regler im Komfortbetrieb
Mo (1) –
06:30 – 08:30 (A1)
Fr (5)
Werk-
Sa (6)
einstellung
So (7)
- Energiesparbetrieb
- Die Timer A5...A8 haben keine Werkeinstellungen
Inbetriebnahme (durch qualifizierten Heizungsfachmann)
Um den Regler an Ihre Anlage anzupassen und die Regelgüte zu optimieren, können
verschiedene Regelparameter eingestellt werden. Dies kann auch während des Betriebs
erfolgen, ohne dass hierzu der Regler geöffnet werden muss.
Nacheichen des Temperaturfühlers
Weicht die vom Regler angezeigte Raumtemperatur von der effektiv gemessenen
Temperatur ab, kann der Temperaturfühler nachgeeicht werden. Über Parameter
P05 kann durch Drücken von + bzw. – in Schritten von 0,5 °C korrigiert
werden. Der maximale Bereich der Nacheichung beträgt +/- 3 °C.
Energiesparbetrieb
Möchten Sie die Werkeinstellung des Temperatursollwerts ändern (16 °C für
Heizen), so muss Parameter P11 entsprechend eingestellt werden.
Wichtig: Der Sollwert für Energiesparbetrieb kann auf OFF gestellt werden. Dies
bedeutet, dass der Regler deaktiviert ist ! Frostgefahr, d.h. keine Schutzfunktion
durch die Heizung.
CE1B3077de / 02.02.2010
für 3 Sekunden gedrückt, um zu den
und
. Drücken Sie auf + oder – ,
.
und
. Drücken Sie auf + oder – , um
.
befindet
17:30 – 22:30 (A2)
08:00 – 23:00 (A3)
08:00 – 22:30 (A4)
während der übrigen Zeit
Änderungen vorbehalten
Regelparameter
Falls Sie die Regelparameter ändern möchten, gehen Sie wie folgt vor:
1. Stellen Sie den Regler auf Frostschutzbetrieb
+ / –
2. Drücken Sie gleichzeitig + und – während mindestens 3 Sekunden. Lassen Sie die Tasten los und drücken Sie
innerhalb von 2 Sekunden nochmals + für 7 Sekunden. Auf dem Display erscheint "P01".
+ / –
3. Wählen Sie den gewünschten Parameter, indem Sie mehrmals + oder – drücken.
+ / –
4. Drücken Sie gleichzeitig + und – . Der aktuelle Wert des gewählten Parameters beginnt zu blinken. Stellen Sie
durch Drücken von + bzw. – den Parameter ein.
+ / –
5. Durch nochmaliges gleichzeitiges Drücken von + und – wird der nächste Parameter angezeigt.
6. Falls Sie weitere Parameter anzeigen und ändern möchten, wiederholen Sie die Schritte 3 bis 5.
7. (Beim RDD310) 10 Sekunden nach der letzten Anzeige oder Einstellung werden alle Änderungen gespeichert und der
Regler verlässt den Parametereinstellmodus.
(Beim RDE 410) Drücken Sie + oder – bis Sie zur „End" Anzeige gelangen. Drücken Sie gleichzeitig + und – um
die eingestellten Werte zu speichern.
Para-
Parameter-Werkeinstellungen des Reglers
meter
P02
Wahl der Betriebsart mit der Betriebsart-Wahltaste
P04
°C oder °F
P05
Eichung des Temperaturfühlers
P06
Standard-Temperaturanzeige
P08
Grundeinstellung Komfort-Sollwert
P09
Min. Sollwertbegrenzung im Komfortbetrieb (Wmin
P10
Max. Sollwertbegrenzung im Komfortbetrieb
P11
Heizsollwert im Energiesparbetrieb
Tastenverriegelung
P14
(Drücken Sie die Betriebsart-Wahltaste
7 Sekunden, um die Tasten zu sperren oder freizugeben)
Bitte schreiben Sie alle von Ihnen vorgenommene Änderungen auf !
(Alle Temperatureinstellungen können in Schritten von 0,5 °C vorgenommen werden)
Tipps zum Sparen ohne Komforteinbusse
•
Heizen Sie Ihre Räume auf maximal 21 °C
•
Stellen Sie den Regler auf Energiesparbetrieb (oder Frostschutzbetrieb), auch wenn Sie nur während kurzer Zeit
abwesend sind
•
Lüften Sie die Räume nur kurz, dafür kräftig und mit weit geöffneten Fenstern
.
Einstellbereich
1 = Frostschutz –
1 = Frostschutz –
2 = Frostschutz –
Komfortbetrieb
°C
°C oder °F
0,0 °C
– 3 ... 3 °C
0 = Raumtemperatur
0 = Raumtemperatur
1 = Sollwert
20 °C
5... 40 °C
)
5 °C
5... 40 °C
Comf
35 °C
5... 40 °C
16 °C
OFF, 5...18 °C
0 = gesperrt
0 = gesperrt
1 = automatische Sperrung
für
2 = manuelle Sperrung
Komfortbetrieb
Komfort –
Energiesparbetrieb
Building Technologies
