Mit Applikationsvorlagen schneller zum Ziel
Eine gemeinsame Funktionsbibliothek stellt alle Schutz-, Automatik-, Überwachungs- und Zusatzfunktionen
für die SIPROTEC 5 Compact-Geräte zur Verfügung. Geräteübergreifend sind gleiche Funktionen wirklich
gleich. Einmal erstellte Konfigurationen lassen sich somit von Gerät zu Gerät übertragen. Daraus resultiert ein
deutlich reduzierter Engineering-Aufwand.
Für jeden Gerätetyp stehen in DIGSI 5 vordefinierte Applikationsvorlagen (Templates) zur Verfügung. Diese
enthalten grundlegende Konfigurationen, benötigte Funktionen und Voreinstellungen. Zusätzlich können Sie
ein Gerät als Mastervorlage in einer benutzerdefinierter Bibliothek abspeichern und als Template für ihre typi-
schen Anwendungen erneut verwenden. Das erspart Ihnen Zeit und Kosten. Das Abspeichern von benutzerde-
finierten Applikationsvorlagen ist möglich.

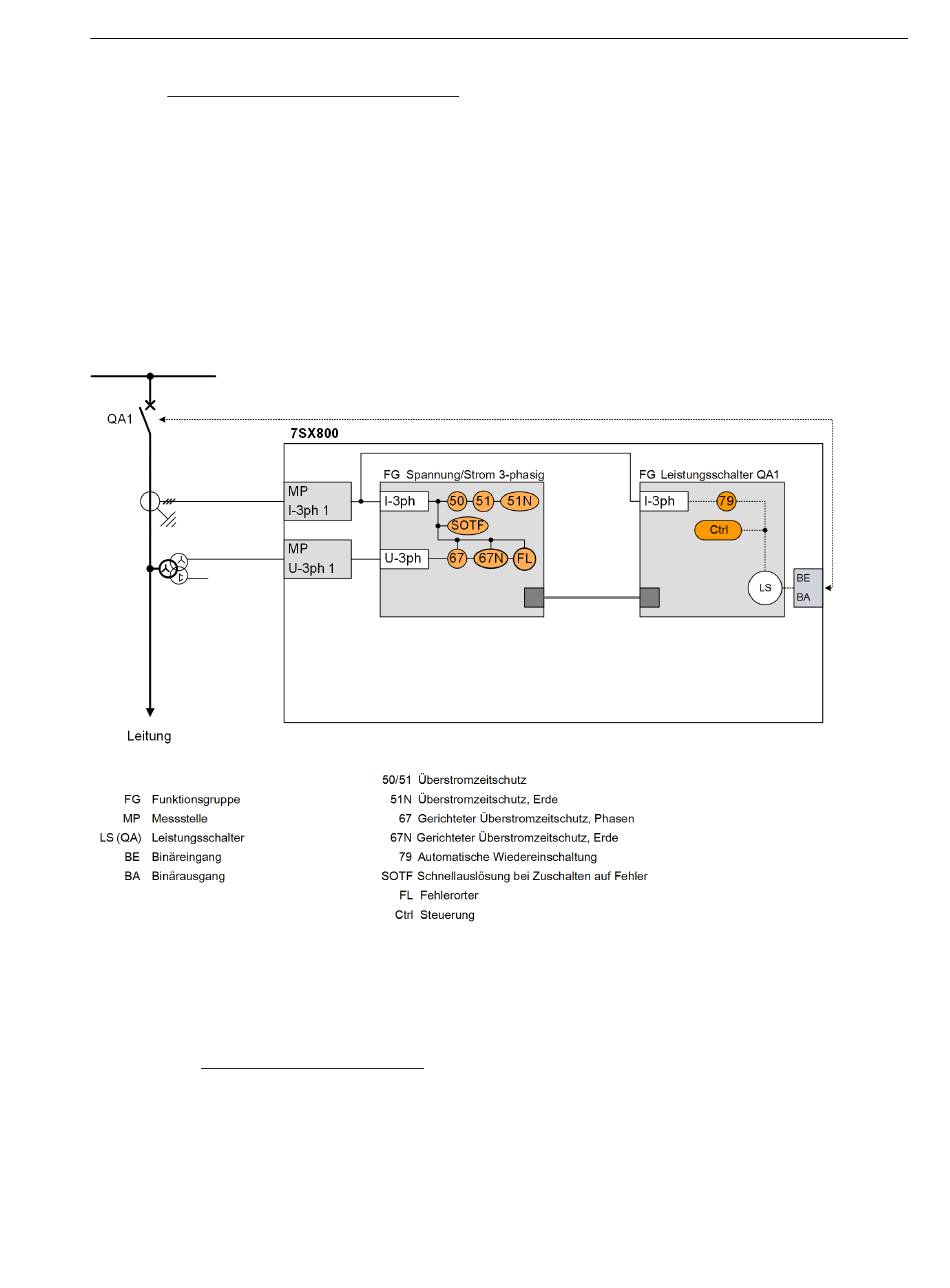

Im Bild 1-2 erkennen Sie am Beispiel eines Leitungsabzweigs in einer Anlagenkonfiguration, dass in einer
Applikationsvorlage Funktionen in Funktionsgruppen (FG) zusammengefasst sind. Die Funktionsgruppen
entsprechen den Primärkomponenten (Schutzobjekt Abzweig "U-I-3ph", Motor, Schaltgeräte, Leistungs-
schalter) und erleichtern daher den direkten Bezug zur Primäranlage.
[dw_7SX800_ SimpleFeeder, 1, de_DE]
Bild 1-2
SIPROTEC 5 Compact-Hardware
Die SIPROTEC 5 Compact-Hardware bietet die gesammelte Erfahrung von Siemens für digitale Schutzgeräte.
•
Langlebigkeit und Zuverlässigkeit
– Robustes Gehäuse
– Hervorragende EMV-Abschirmung nach neuesten Normen und Standard IEC 61000-4
– Erweiterter Temperaturbereich -25 °C bis +70 °C
