IT
Z Z
Un collegamento elettrico errato può
danneggiare l'apparecchio. Un caso simile
esula dall'oggetto della garanzia.
Il collegamento elettrico dell'apparecchio
deve essere effettuato da un servizio
autorizzato.

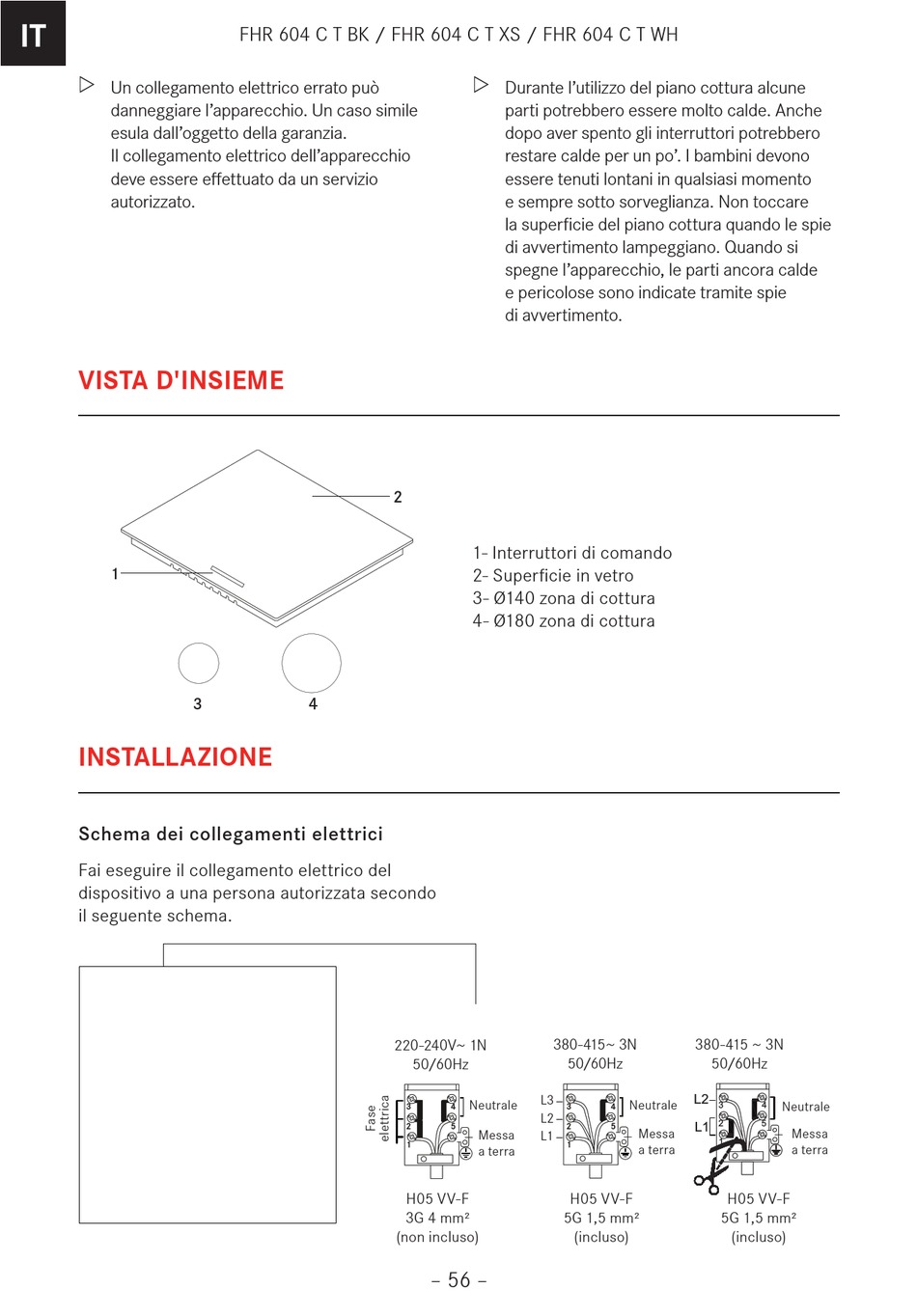

VISTA D'INSIEME

1
3
INSTALLAZIONE

Schema dei collegamenti elettrici

Fai eseguire il collegamento elettrico del
dispositivo a una persona autorizzata secondo
il seguente schema.
FHR 604 C T BK / FHR 604 C T XS / FHR 604 C T WH
2
4
220-240V~ 1N
50/60Hz
3
2
1
H05 VV-F
3G 4 mm²
(non incluso)
Z Z
Durante l'utilizzo del piano cottura alcune
parti potrebbero essere molto calde. Anche
dopo aver spento gli interruttori potrebbero
restare calde per un po'. I bambini devono
essere tenuti lontani in qualsiasi momento
e sempre sotto sorveglianza. Non toccare
la superficie del piano cottura quando le spie
di avvertimento lampeggiano. Quando si
spegne l'apparecchio, le parti ancora calde
e pericolose sono indicate tramite spie
di avvertimento.
1- Interruttori di comando
2- Superficie in vetro
3- Ø140 zona di cottura
4- Ø180 zona di cottura
380-415~ 3N
50/60Hz
L3
Neutrale
4 3
L2
5 2
Messa
L1
1
a terra
H05 VV-F
5G 1,5 mm²
(incluso)
– 56 –
380-415 ~ 3N
50/60Hz
L2
Neutrale
Neutrale
3 4
4
2 5
L1
5
Messa
1
a terra
H05 VV-F
5G 1,5 mm²
(incluso)
Messa
a terra
