EL

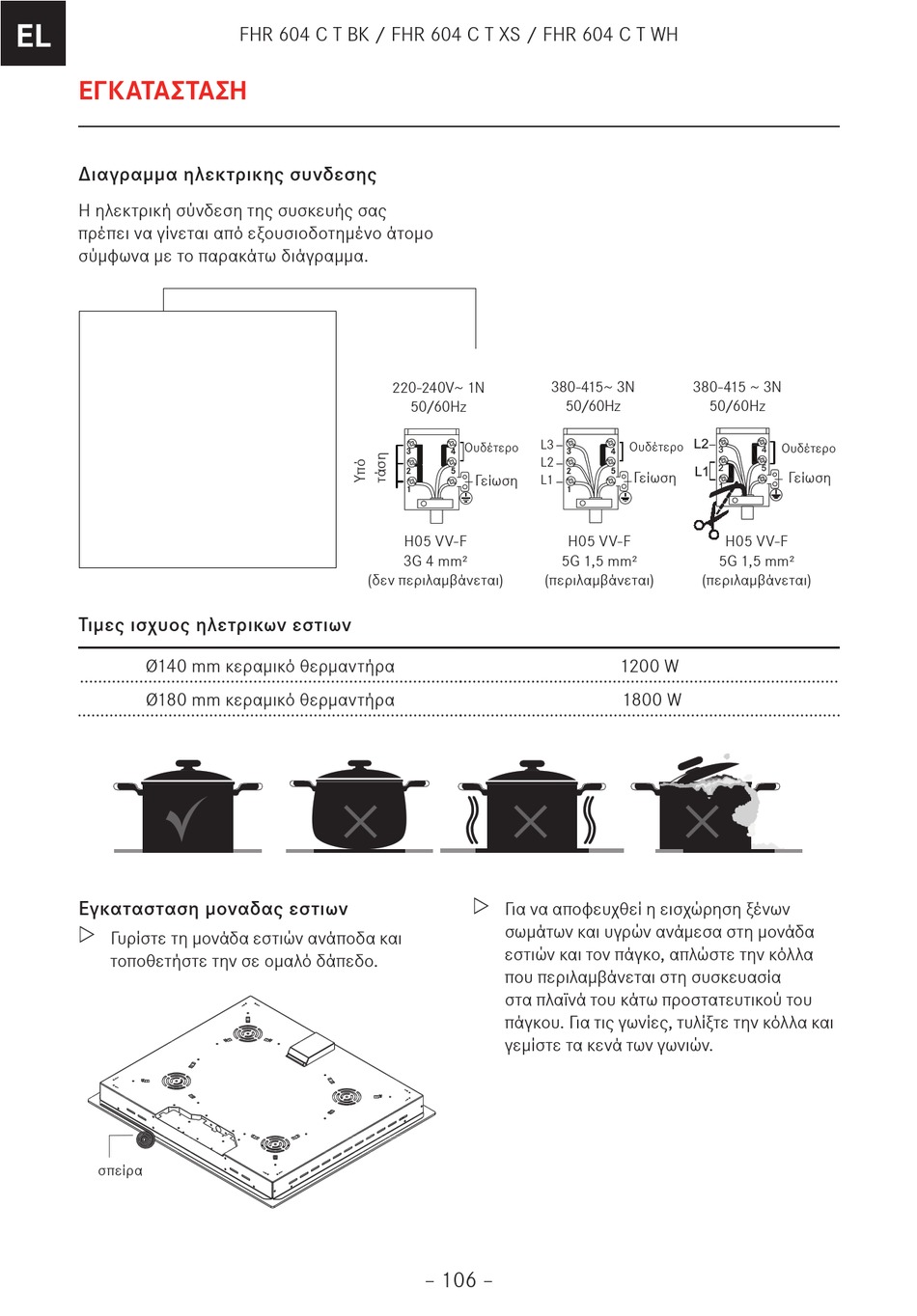

ΕΓΚΑΤΑΣΤΑΣΗ
Διαγραμμα ηλεκτρικης συνδεσης
Η ηλεκτρική σύνδεση της συσκευής σας
πρέπει να γίνεται από εξουσιοδοτημένο άτομο
σύμφωνα με το παρακάτω διάγραμμα.
Τιμες ισχυος ηλετρικων εστιων
Ø140 mm κεραμικό θερμαντήρα
Ø180 mm κεραμικό θερμαντήρα
Εγκατασταση μοναδας εστιων
Z Z
Γυρίστε τη μονάδα εστιών ανάποδα και
τοποθετήστε την σε ομαλό δάπεδο.
σπείρα
FHR 604 C T BK / FHR 604 C T XS / FHR 604 C T WH
220-240V~ 1N
50/60Hz
3
2
1
H05 VV-F
3G 4 mm²
(δεν περιλαμβάνεται)
380-415~ 3N
50/60Hz
L3
Ουδέτερο
4 3
L2
5 2
Γείωση
L1
1
H05 VV-F
5G 1,5 mm²
(περιλαμβάνεται)
Z Z
Για να αποφευχθεί η εισχώρηση ξένων
σωμάτων και υγρών ανάμεσα στη μονάδα
εστιών και τον πάγκο, απλώστε την κόλλα
που περιλαμβάνεται στη συσκευασία
στα πλαϊνά του κάτω προστατευτικού του
πάγκου. Για τις γωνίες, τυλίξτε την κόλλα και
γεμίστε τα κενά των γωνιών.
– 106 –
380-415 ~ 3N
50/60Hz
L2
Ουδέτερο
Ουδέτερο
3
4
4
L1 2 5
5
Γείωση
1
H05 VV-F
5G 1,5 mm²
(περιλαμβάνεται)
1200 W
1800 W
Γείωση
