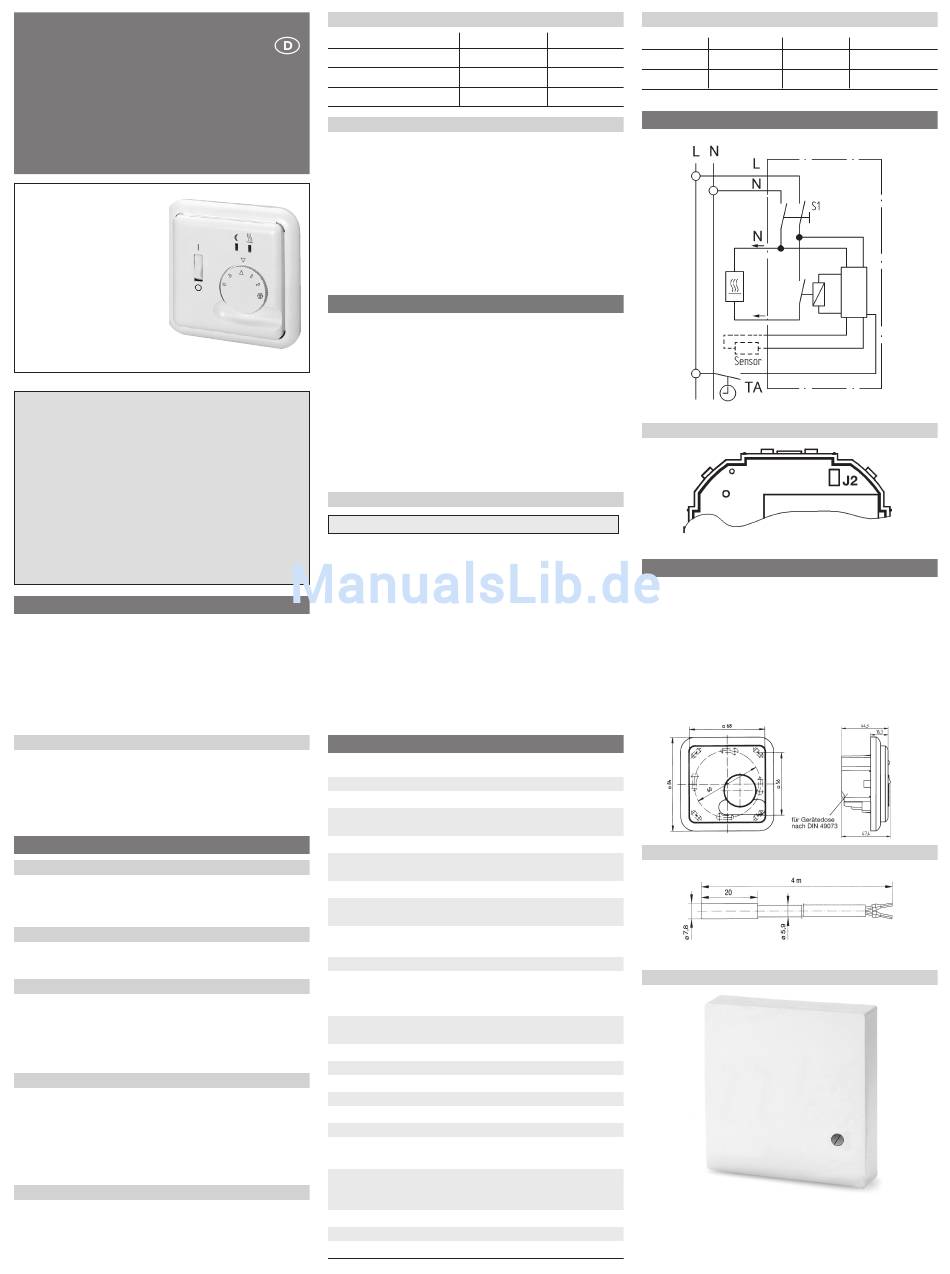

Eberle RTR R2A Montage- Und Bedienungsanleitung

468 931 003 309-1
Montage- und
Bedienungsanleitung

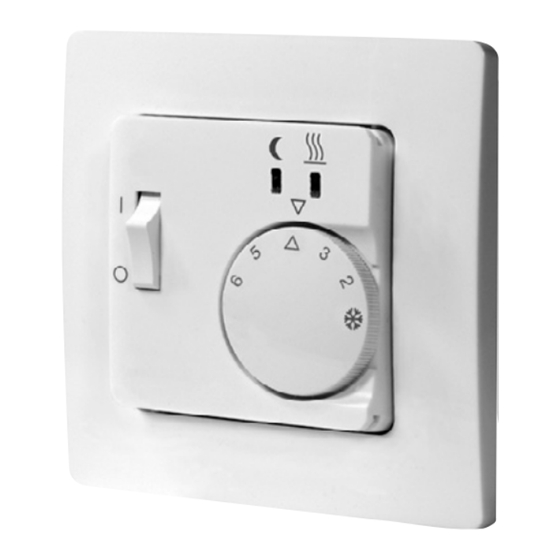

elektronischer Raumtemperaturregler
mit Absenkeingang
RTR R2A, 517 81 41...
zweiteilig,
50 x 50 mm
Achtung-1!
Das Gerät darf nur durch einen Elektrofachmann
geöffnet und gemäß dem Schaltbild am Gerät bzw.
dieser Anleitung installiert werden. Dabei sind die
bestehenden Sicherheitsvorschriften zu beachten.
Um Schutzklasse II zu erreichen müssen entsprechen-
de Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät
dient der Regelung der Temperatur ausschließlich in
trockenen und geschlossenen Räumen, mit üblicher
Umgebung.
Dieses Gerät entspricht der DIN EN 60730, es arbeitet
nach der Wirkungsweise 1C.
1. Anwendungsgebiete
Der elektronische Raumtemperaturregler kann verwendet
werden zur Einzelraumregelung in Verbindung mit:
• Heizanlagen, wie Warmwasser-, Konvektor- oder Fuß-
bodenheizung
• Elektrischer Konvektor-, Decken- und Speicherheizung
• Nachtstromspeicherheizung
• Umwälzpumpen
Merkmale
• Nachtabsenkung, Eingang für externe Schaltuhr
• Anzeigelampen für „Regler fordert Wärme an" und
Absenkbetrieb
• Netzschalter 2-polig
• Montage in Unterputzdose 60 mm
2. Funktionsbeschreibung
2.1 Funktionen
Die Raumtemperatur wird durch den eingebauten Fühler
gemessen und am äußeren Einstellknopf eingestellt.
Die Skala *....6 entspricht 5...30 °C.
Lampen
rot: Regler fordert Wärme an
grün: Absenkbetrieb ist aktiv
2.2 Funktionen des Absenkeinganges TA
Über den TA-Eingang kann der Regler (z.B. durch eine
externe Schaltuhr) in den Energiesparzustand geschaltet
werden.
Die eingestellte Raumtemperatur wird dabei (je nach
Stellung der Brücke J2) um 3° oder 5° abgesenkt.
2.3 Wahl der Absenktemperatur
Über Steckbrücke J2 kann zwischen 3 °C oder 5 °C Ab-
senktemperatur gewählt werden.
J2 geschlossen 5 °C Absenkung (Auslieferzustand)
J2 offen 3 °C Absenkung
Die am Knopf außen eingestellte Temperatur wird um
diesen Wert reduziert.
2.4 Fernfühler
Zur Messung der Raumtemperatur kann anstelle des
internen Fühlers ein Fernfühler verwendet werden. Bei
Anschluss des Fernfühlers wird automatisch der interne
Fühler abgeschaltet.
2.5 Funktion der Lampen
Funktion
Heizung ist an
Absenkbetrieb
Fehler im Fernfühler
2.6 Master Reset auslösen
Bei Fehlverhalten des Reglers (z.B.beide Lampen blin-
ken) Master Reset auslösen. Dazu:
• Zustand der Steckbrücke J2 merken.
• Spannung abschalten.
• Zustand von J2 ändern
• Spannung einschalten
• Spannung abschalten.
• Ursprünglichen Zustand von J2 wieder herstellen
• Spannung einschalten
• Damit wird der interne Fühler aktiviert.
3. Montage / Inbetriebnahme
Der Regler soll an einer Stelle im Raum montiert werden,
die:
einteilig
• für die Bedienung leicht zugänglich ist
• frei von Vorhängen, Schränken, Regalen etc. ist
• freie Luftzirkulation ermöglicht
• frei von direkter Sonneneinstrahlung ist
• frei von Zugluft ist (Öffnen von Fenstern und Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt.
Elektrischer Anschluss
Achtung! Stromkreis spannungsfrei schalten
Anschluss in folgenden Schritten:
• Abziehen des Temperatur-Einstellknopfes
• Lösen der Befestigungsschraube
• Abnehmen des Gehäuseoberteils
• Anschluss gemäß Schaltbild (s. Gehäuseboden)
Fernfühler F 193 720 oder F 190 021
Fühler nicht in der Nähe von Starkstromleitungen verlegen.
Andernfalls ist ein abgeschirmtes Kabel zu verwenden.
Der Fühler kann durch ein Kabel das für Netzspannung
geeignet ist bis zu 50 m verlängert werden.
Achtung! Die Fühlerleitungen führen Netzspannung
4. Technische Daten
Bestellbezeichnung
EDV-Nr.:
Temperatur-Einstellbereich: *...6 (5...30 ºC)
Anzeigelampe rot
Netzschalter
Versorgungsspannung
Ausgang
Schaltstrom:
Regelalgorithmus
Schalttemperaturdifferenz ~0,5°C
Temperaturfühler:
Fernfühler
Temperaturabsenkung
Bereichseinengung
Schutzart Gehäuse
Schutzklasse
Verschmutzungsgrad
Softwareklasse
Bemessungs-Stoßspannung 2,5 kV
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke derEMV-Stör-
aussendungsprüfungen
Umgebungstemperatur
Lagertemperatur
Gewicht
Lampe grün Lampe rot
ein
ein
blink blink
(230 V)
RTR R2A, R2A/50
517 8141...
Regler fordert Wärme an
grün Absenktemperatur
2-polig
230 V AC (195...253 V)
50 Hz
Relais Schließer
100 mA...16 A cosϕ = 1;
100 mA... 4 A cosϕ = 0,6
Proportional-Regler
(durch PWM stetigähnlich)
intern
Typ F193 720 oder F190 021
(verlängerbar auf max. 50m)
3 K oder 5 K einstellbar
über externe Schaltuhr
im Einstellknopf
IP 30
II (siehe Achtung-1)
2
A
75°
230 V, 0,1 A
0...40 ºC
–25...70 ºC
90 g
Kennwerte für Fernfühler
10 °C 66,8 kΩ 30 °C
20 °C 41,3 kΩ 40 °C
25 °C 33 kΩ 50 °C
5. Schaltbild
Position der Jumper
6. Maße
Fernfühler F 193 720 (als Zubehör)
Fernfühler F 190 021 (als Zubehör)
26,3 kΩ
17,0 kΩ
11,3 kΩ
