inwerk MasterPod Montage- Und Bedienungsanleitung Seite 20

Montage Stahlbügel MasterPod XL....XXL....XXXL
32 Stk. M 8 x 45 Zylinderkopf
48 Stk. M 8 Mutter
8 Stk. Adapterplatte, 15 mm

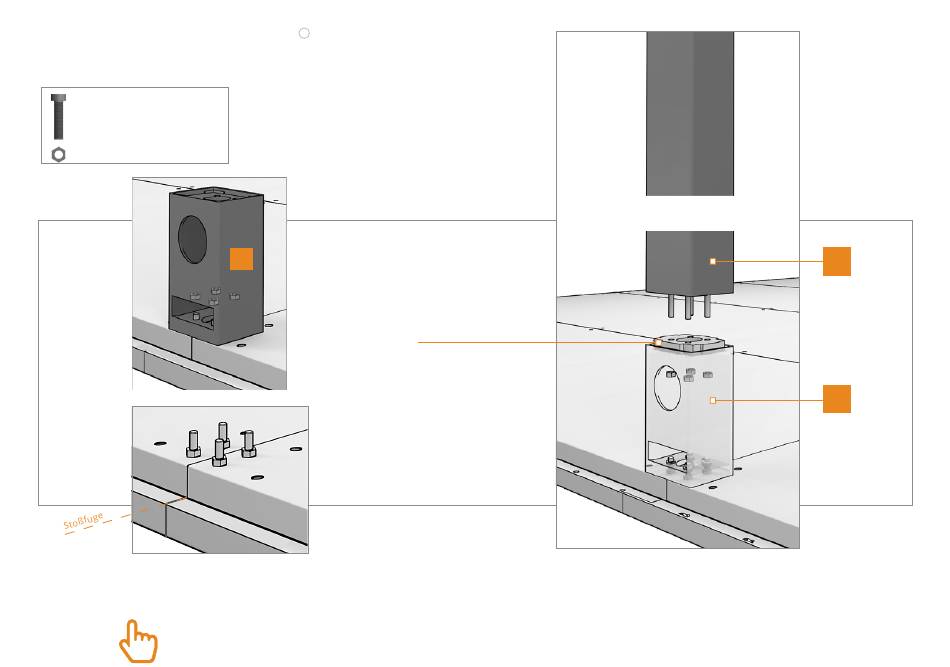

Zur Montage des Stahlbügels müssen vor dem Auslegen
und Ausrichten der Bodenplatten an den Enden an beiden
Seiten zur Stoßfuge in der Mitte jeweils 4 Stk. M8 x 60 mit
Kontermuttern in den Bodenplatten befestigt werden.
je nach Installation Öffnung des ersten
Elementes nach innen oder außen zeigend montieren.
R
1
Adapterplatte
Das erste Element des Stahlbügels an beiden Seiten
auf die 4 Schraubengewinde aufstecken und mit
4 x M 8 festschrauben.
Öffnungen für weitere Installationen jeweils nach
außen oder innen montieren.
Adapterplatten zur weiteren Montage einlegen.
3
1
19
