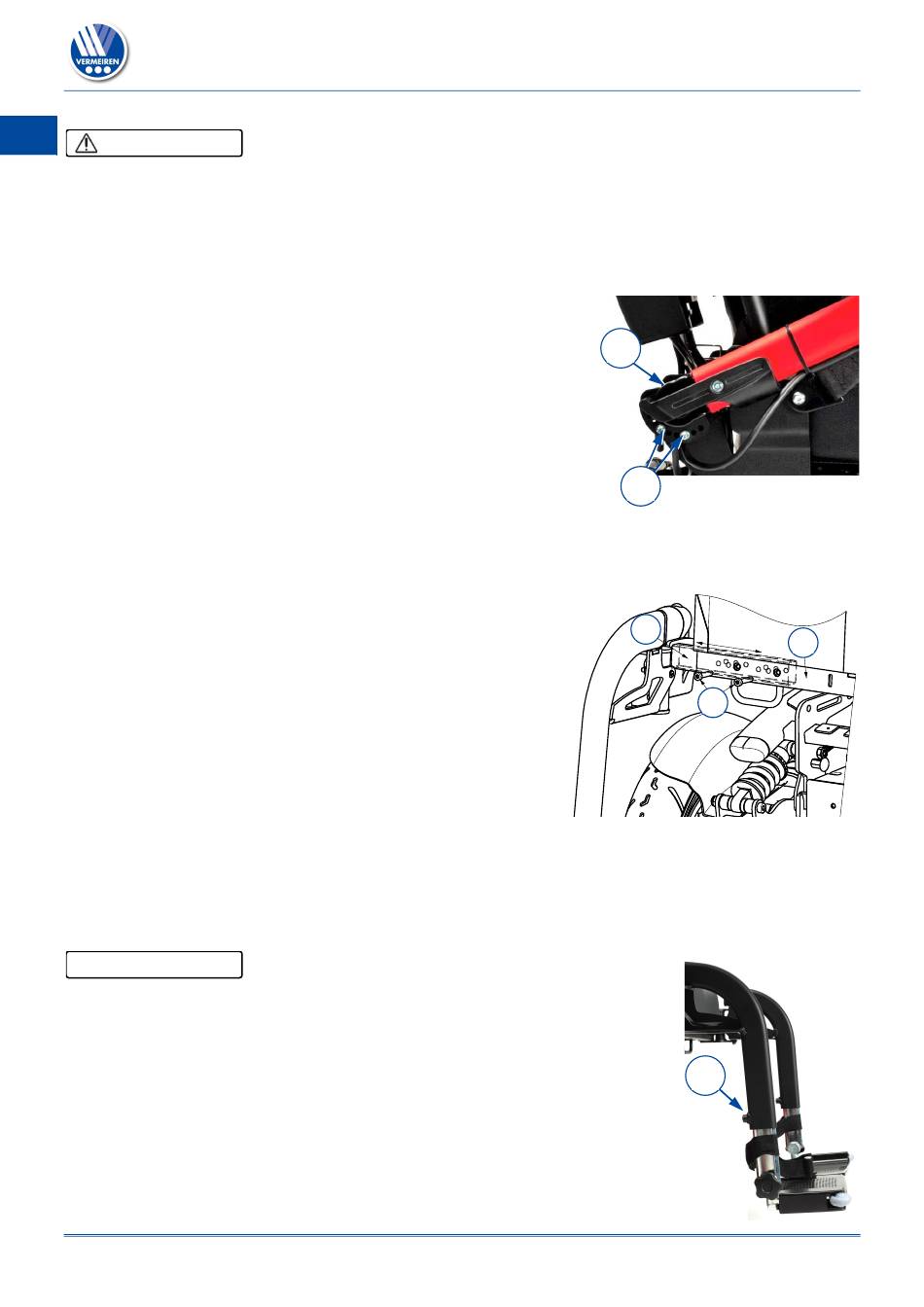

3.2.5 Niedrigste und höchste Winkelstellung der Armstütze
DE
VORSICHT
Benutzen Sie stets zwei Inbusschrauben und zwei Einstelllöcher, um die Armstütze zu fixieren.
Überschreiten Sie keinesfalls die maximale Winkeleinstellung (Löcher).
So ändern Sie die Endposition des Drehwinkels:
1.
Halten Sie die Armstütze fest und entfernen Sie die beiden Inbusschrauben (35).
2.
Drehen Sie die Armstützenhalterung an der Rastklemme (36).
3.
Achten Sie darauf, dass die Löcher des inneren und
äußeren Klemmenteils miteinander ausgerichtet sind.
4.
Setzen Sie die beiden Inbusschrauben wieder ein und
ziehen Sie sie fest.
5.
Wiederholen Sie diesen Schritt bei der zweiten
Armstütze.
6.
Achten Sie darauf, dass beide Armstützen dieselbe
Endposition haben.
7.
Kontrollieren Sie, ob beide Rastklemmen (36) sicher
fixiert sind.
3.2.6 Fußstützenbreite (Fußstütze B06 oder BZ7EF)
Der Abstand zwischen Fußstützen lässt sich in 3 Positionen über 30 mm einstellen, indem man
die Sitzrahmenfront anpasst.
1. Entfernen Sie die Fußstützen.
1. Entfernen Sie die beiden M6-Inbusschrauben (40) auf
beiden Seiten der Sitzrahmenfront.
2. Schieben Sie die Fußstützenhalterungen (37) in die
Sitzrahmenfront (38) hinein bzw. ziehen Sie sie daraus
hervor, bis die gewünschten Stellung erreicht ist. Achten
Sie darauf, dass die inneren und äußeren Rohrlöcher
übereinstimmen.
3. Setzen Sie die 2x2 Inbusschrauben (40) ein und ziehen
Sie die Muttern fest.
4. Achten Sie darauf, dass die Fußstützenhalterungen auf beiden Seiten des Sitzes identisch
positioniert sind.
5. Bringen Sie die Fußstützen/Fußplatte wieder an.
3.2.7 Fußauflagenlänge B06
VORSICHT
Achten Sie darauf, dass die Fußauflagen den Boden nicht berührt.
Achten Sie auf einen Abstand von mindestens 50 mm zwischen der
Fußauflage und dem Boden.
1. Entfernen Sie die Schraube (39).
2. Stellen Sie die Fußauflage auf eine angenehme Länge ein (Bereich:
120 mm, in Schritten von 20 mm).
3. Ziehen Sie die Schraube (39) gut fest.
Stellen Sie sicher, dass die Fußauflagen auf beiden Seiten identisch
positioniert sind.
Verletzungsgefahr
Beschädigungsgefahr
Installationsanleitung
36
