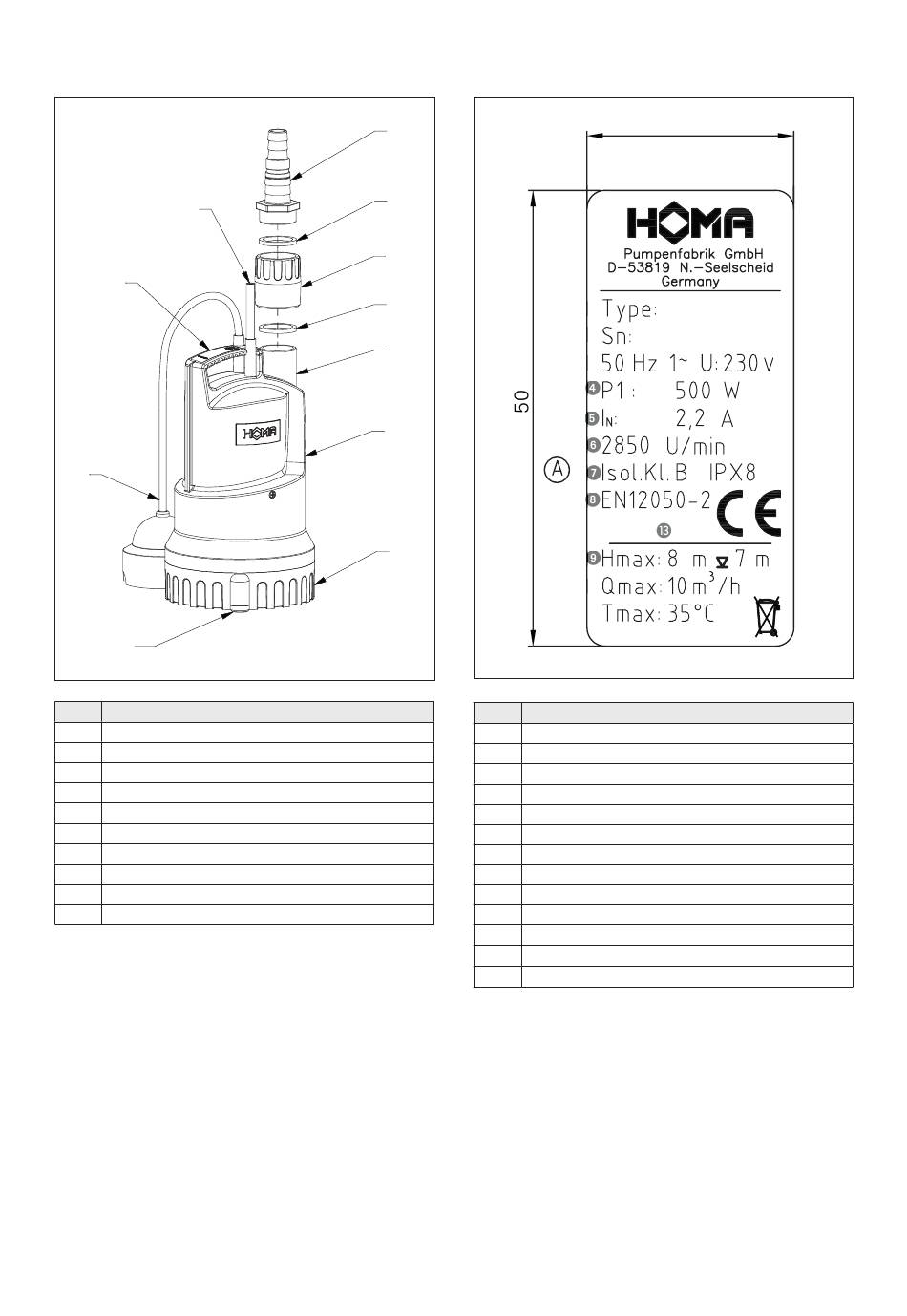

Construction; Plaquette Signalétique - Homa Chromatic 240W (F) Sensoflat Betriebsanleitung

3.3. Construction

¶
º º
¾ ¾
µ µ
Non. Description
1 Raccord de flexible
2 Bague d'étanchéité
3 Manchon fileté
4 Raccord pour conduite de refoulement
5 Enveloppe de refroidissement
6 Crépine d'aspiration
7 Câble
8 Poignée
9 Capteur
10 Pied en caoutchouc
36 | FRANCAIS
3.3.1. Plaquette signalétique
³
·
» »
·
¿ ¿
´ ´
²
Non. 1 Ph
1 Désignation de type
2 Numéro de série
3 Fréquence
4 Puissance P1
5 Courant nominal
6 Régime du moteur
7 Classe d'isolation
8 Norme
9 Hmax (hauteur de refoulement max.)
10 Qmax (débit de refoulement max.)
11 Température de l'agent
12 Tension
13 Année de construction
3.3.2. Moteur
Le moteur est constitué d'un stator et de l'arbre de mo-
teur avec l'ensemble rotor. Le câble pour l'alimentation
en courant est conçu pour la puissance mécanique maxi-
male conformément à la courbe caractéristique ou à la
plaquette signalétique de la pompe. Les entrées de câble
ainsi que le câble sont étanches à l'eau sous pression et
scellés contre l'agent à pomper. Le palier d'arbre est un
palier à roulement robuste, lubrifié à vie et ne nécessitant
pas de maintenance.
