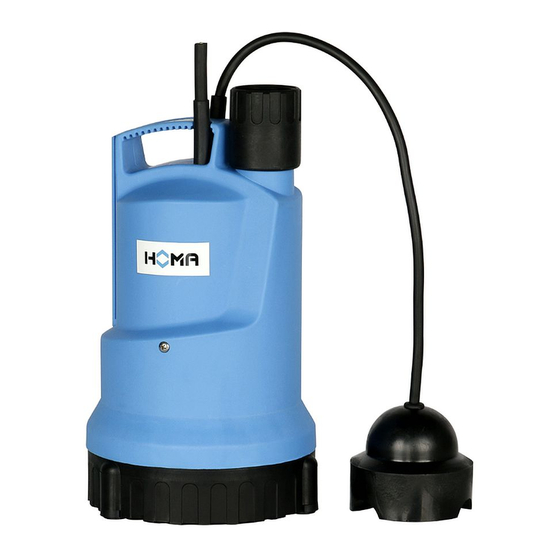

Homa Chromatic 240W (F) Sensoflat Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Original-Betriebsanleitung
EN - Original-Instruction Manual
FR - Manuel d'instructions original
NL - Originele handleiding
Chromatic 240W (F) Sensoflat
HINWEIS:
Nach Erreichen der minimalen
Absaughöhe läuft die Pumpe noch
4 Minuten weiter, um ggf. nach-
fließendes Wasser ohne erneutes
Einschalten abzupumpen.
INFORMATION:
After the minimum suction height
has been reached, the pump cont-
inues to run for 4 minutes, in order
to pump any water flowing in again
without switching it on again.
INFORMATION:
Lorsque le niveau bas est atteint,
la pompe fonctionne encore pen-
dant 4 minutes avant de s'arrêter.
BELANGRIJKE GEGEVENS:
Nadat de minimale zuighoogte is
bereikt, blijft de pomp 4 minuten
draaien om eventueel binnenstro-
mend water opnieuw te pompen
Version 07/2017 - No. 00509006.02
zonder het weer aan te zetten.
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Homa Chromatic 240W (F) Sensoflat
Inhaltszusammenfassung für Homa Chromatic 240W (F) Sensoflat
- Seite 1 Original-Betriebsanleitung EN - Original-Instruction Manual FR - Manuel d‘instructions original NL - Originele handleiding Chromatic 240W (F) Sensoflat HINWEIS: Nach Erreichen der minimalen Absaughöhe läuft die Pumpe noch 4 Minuten weiter, um ggf. nach- fließendes Wasser ohne erneutes Einschalten abzupumpen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ........................03 1.1. Konformitätserklärung ............................03 1.2. Vorwort ................................03 1.3. Bestimmungsgemäße Verwendung ........................03 1.4. Urheberschutz ..............................03 1.5. Garantiebestimmungen ............................03 1.6. Fachbegriffe ..............................05 2. Sicherheit ..........................06 2.1. Anweisungen und Sicherheitshinweise ......................06 2.2. Verwendete Richtlinien und CE-Kennzeichnung ....................06 2.3. Allgemeine Sicherheitshinweise ........................06 2.4. -
Seite 3: Allgemeines
1.4. Urheberschutz HOMA Pumpenfabrik GmbH Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der HOMA Pumpenfabrik GmbH. Diese Betriebsanlei- tung ist für das Bedienungs-, Montage- und Wartungsper- sonal bestimmt. Sie enthält Vorschriften und Zeichnungen technischer Art, die weder vollständig noch teilweise ver- vielfältigt, verbreitet oder zu Zwecken des Wettbewerbs... -
Seite 4: Gewährleistung
Personen durchgeführt werden. Fax: +49 2247 / 70244 Wartungsarbeiten und jegliche Art von Reparaturarbeiten, Email: info@homa-pumpen.de die nicht in dieser Betriebsanleitung aufgeführt werden, Homepage: www.homapumpen.de dürfen nur von der HOMA Pumpenfabrik GmbH und von autorisierten Servicewerkstätten durchführen werden. 04 | DEUTSCH... -
Seite 5: Fachbegriffe
Niveausteuerung: 1.6. Fachbegriffe Die Niveausteuerung soll die Pumpe bei verschiedenen In dieser Betriebsanleitung werden verschiedene Fachbe- Füllständen automatisch ein- bzw. ausschalten. Erreicht griffe verwendet. wird dies durch den Einbau von einem Niveauerfassungs- system. Trockenlauf: Ein Trockenlauf ist auf jeden Fall zu vermeiden, hier läuft die Pumpe mit voller Drehzahl, es ist aber kein Medium zum Fördern vorhanden. -
Seite 6: Sicherheit
2. Sicherheit Alle sich drehenden Teile müssen zum Stillstand gekom- men sein. Der Bediener hat jede auftretende Störung oder Unregelmäßigkeit sofort seinem Verantwortlichen zu Dieses Kapitel führt alle generell gültigen Sicherheitshin- melden. Eine sofortige Stillsetzung durch den Bediener ist weise und technische Anweisungen auf. Bei Transport, zwingend erforderlich, wenn Mängel auftreten, welche Aufstellung, Betrieb, Wartung, usw. -
Seite 7: Elektrischer Anschluss
Beachten Sie hierfür auch, dass bestimmte Einrichtungen Gefahr durch elektrischen Strom! zur einwandfreien Funktion ein Auswertgerät oder -relais Durch unsachgemäßen Umgang mit Strom bei benötigen, z.B. Kaltleiter und PT100-Fühler. Dieses Aus- elektrischen Arbeiten droht Lebensgefahr! Diese wertegerät kann vom Hersteller oder Elektrofachmann Arbeiten dürfen nur vom qualifizierten Elektrofach- mann durchgeführt werden. -
Seite 8: Allgemeine Beschreibung
3. Allgemeine Beschreibung 3.3. Aufbau 3.1. Verwendung ³ Die Pumpen werden zur Vorsorge und zum Schutz vor geringen Mengen eindringenden oder auslaufenden Was- sers in Räumen eingesetzt, in denen kein Pumpenschacht vorhanden ist, z. B. in Keller- oder Souterrainräumen bei ·... -
Seite 9: Typenschild
3.3.1. Typenschild Allgemeine Motordaten Betriebsart bei Mediumtemperatur bis 35°C Betriebsart bei Mediumtemperatur bis 60°C S2 20min / S3 40% Zulässige Mediumtemperatur 60°C Schutzart IPX8 Standart Kabellänge 10 m Spannung 230V / 1Ph / 50Hz Warnung vor drehendem Laufrad! Das drehenden Laufrad nicht anfassen oder durch den Druckstutzen in die Pumpenkammer greifen! Während des Betriebes nie in die Pumpenkammer ³... -
Seite 10: Verpackung, Transport Und Lagerung
4. Verpackung, Transport und Lagerung 5. Aufstellung und Inbetriebnahme 4.1. Anlieferung 5.1. Allgemein Nach Eingang ist die Sendung sofort auf Schäden und Voll- Um Schäden an der Pumpe während der Aufstellung und ständigkeit zu überprüfen. Bei eventuellen Mängeln muss im Betrieb zu vermeiden sind folgende Punkte zu beach- noch am Eingangstag das Transportunternehmen bzw. -
Seite 11: Inbetriebnahme
Mobiler Betrieb Da die Pumpe mit sehr geringen Abpumphöhen arbeiten kann, muss die Pumpe auf einen festen, nicht flexiblen, Wird ein Schlauch als Druckleitung verwandt, ist darauf zu Boden gestellt werden. Steht die Pumpe auf einem fle- achten, dass dieser bei jedem Pumpvorgang vor dem Ein- tauchen der Pumpe vollständig entleert ist. -
Seite 12: Elektrik
6. Instandhaltung 5.5. Elektrik Bei der Verlegung und Auswahl der elektrischen Leitun- 6.1. Allgemein gen sowie beim Anschluss des Motors sind die entspre- chenden örtlichen und VDE-Vorschriften einzuhalten. Der Die Pumpe sowie die gesamte Anlage müssen in regel- Motor muss durch einen Motorschutzschalter geschützt mäßigen Abständen überprüft und gewartet werden. -
Seite 13: Wartungstermine
7. Außerbetriebnahme 6.2. Wartungstermine Halbjährlich: 7.1. Vorübergehende Außerbetriebnahme • Sichtprüfung der Stromzuführungskabel • Sichtprüfung der Kabelhalter und der Seilabspannung Bei dieser Art von Abschaltung bleibt die Maschine ein- • Sichtprüfung von Zubehör, z.B. Einhängevorrichtung, gebaut und wird nicht vom Stromnetz getrennt. Bei einer Hebevorrichtungen, usw. -
Seite 14: Störungssuche Und -Behebung
„Inbetriebnahme“ zu befolgen. Die Maschine darf nur im einwandfreien und betriebs- bereiten Zustand wieder eingeschaltet werden. 8. Störungssuche und -behebung Um Sach- und Personenschäden bei der Beseitigung von Störungen an der Maschine zu vermeiden, sind folgende Punkte unbedingt zu beachten: •... -
Seite 15: Weiterführende Schritte Zur Störungsbehebung
Maschine läuft, die angegebenen Betriebswerte werden nicht eingehalten Ursache Abhilfe Zulauf verstopft Zuleitung, Schieber, Ansaugstück, Saugstutzen bzw. Saugsieb reinigen Schieber in der Druckleitung geschlossen Schieber ganz öffnen Laufrad/Propeller blockiert bzw. abgebremst Maschine abschalten, gegen Wiedereinschalten sichern, Laufrad/Propeller gangbar machen Luft in der Anlage Rohrleitungen, Druckmantel und/oder Pumpenteil prüfen ggf. -
Seite 58: Kontaminationserklärung
9. Kontaminationserklärung Die Instandsetzung der Geräte/Geräteteile wird nur durchgeführt, wenn eine korrekt und vollständig ausgefüllte Kontaminationserklärung vorliegt. Sonst kommt es zu Verzögerungen der Arbeiten. RÜCKFAX an HOMA Pumpenfabrik GmbH:… +49 (0) 2247 702 - 44 Gerätedaten: Pumpenbezeichnung: Artikelnummer: Seriennummer: Grund der Einsendung: Einsatzbedingte Kontaminierung des Gerätes:... - Seite 63 WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die am 13. Februar 2003 in die europäische Rechts-sprechung aufgenommen wurde, hat zu einem weitreichenden Umdenken bei der Entsorgung von Elektro- und Elektronikgeräten geführt. Der Zweck dieser Direktive ist es, in erster Linie WEEE, d.h. elektrischen und elektronischen Abfall, zu vermeiden und des Weiteren die Wiederverwen- dung, das Recycling und andere Formen der Weiterverwendung dieser Art von Müll voranzutreiben, um Abfallmengen zu verringern.
