ELTEC CYBOX AP 2 Installationshandbuch Seite 7

CYBOX AP 2 | CYBOX LTE 2

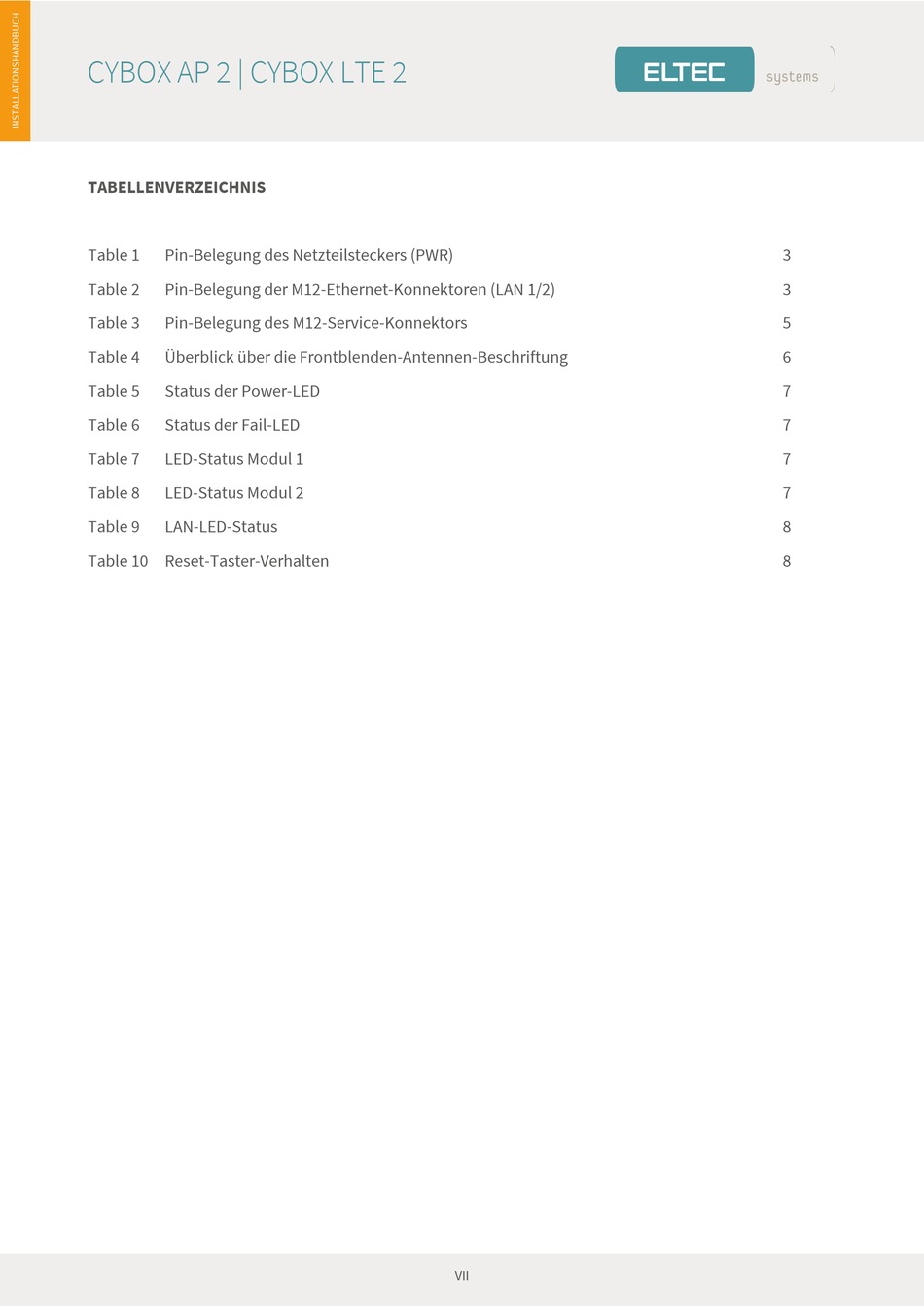

TABELLENVERZEICHNIS
Table 1 Pin-Belegung des Netzteilsteckers (PWR)
Table 2 Pin-Belegung der M12-Ethernet-Konnektoren (LAN 1/2)
Table 3 Pin-Belegung des M12-Service-Konnektors
Table 4 Überblick über die Frontblenden-Antennen-Beschriftung
Table 5 Status der Power-LED
Table 6 Status der Fail-LED
Table 7 LED-Status Modul 1
Table 8 LED-Status Modul 2
Table 9 LAN-LED-Status
Table 10 Reset-Taster-Verhalten
es
VII
3
3
5
6
7
7
7
7
8
8
