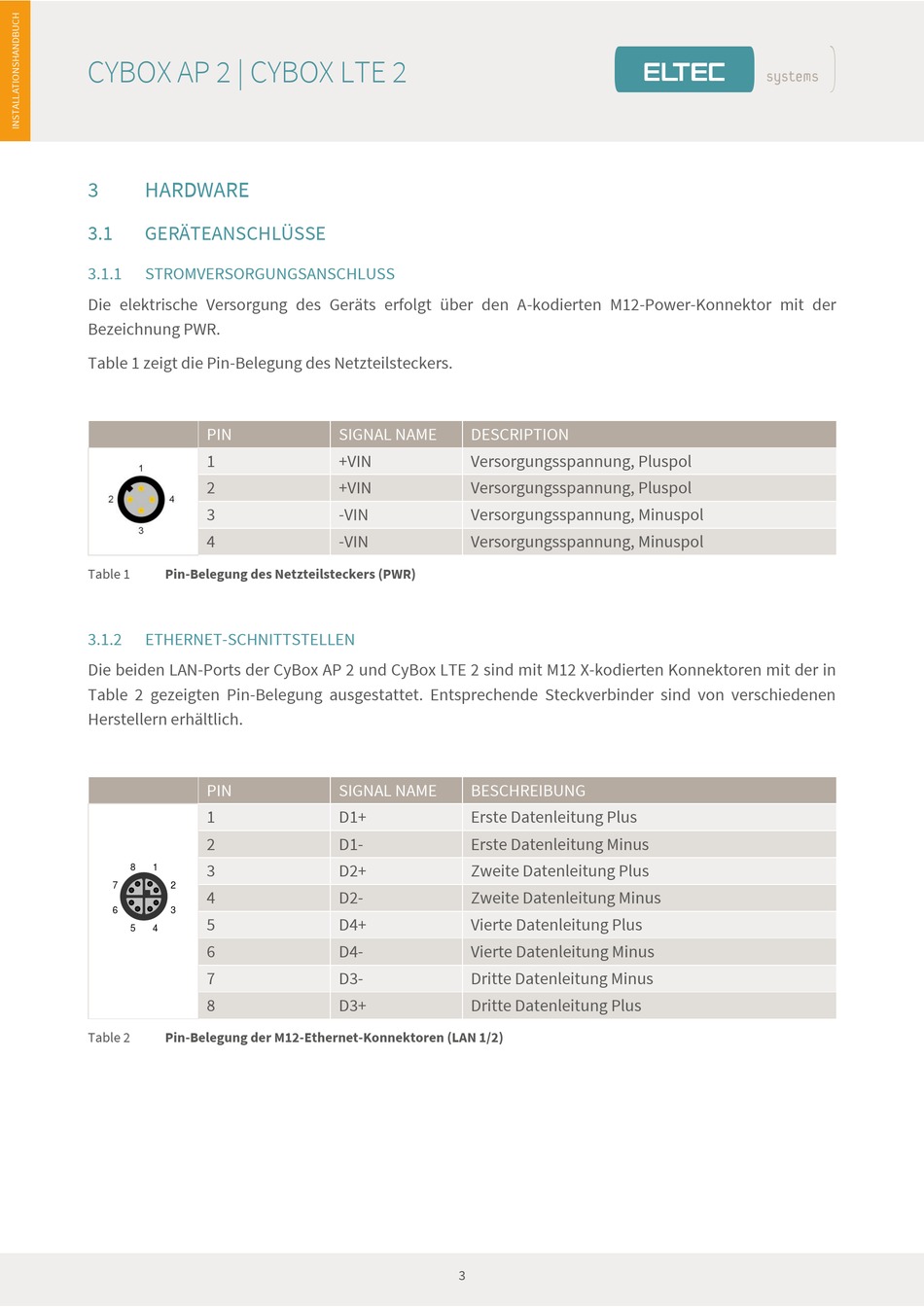

CYBOX AP 2 | CYBOX LTE 2
3
HARDWARE
3.1
GERÄTEANSCHLÜSSE
3.1.1
STROMVERSORGUNGSANSCHLUSS
Die elektrische Versorgung des Geräts erfolgt über den A-kodierten M12-Power-Konnektor mit der
Bezeichnung PWR.
Table 1 zeigt die Pin-Belegung des Netzteilsteckers.
PIN
1
2
3
4
Table 1
Pin-Belegung des Netzteilsteckers (PWR)
3.1.2
ETHERNET-SCHNITTSTELLEN
Die beiden LAN-Ports der CyBox AP 2 und CyBox LTE 2 sind mit M12 X-kodierten Konnektoren mit der in
Table 2 gezeigten Pin-Belegung ausgestattet. Entsprechende Steckverbinder sind von verschiedenen
Herstellern erhältlich.
PIN
1
2
3
8
1
7
2
4
6
3
5
5
4
6
7
8
Table 2
Pin-Belegung der M12-Ethernet-Konnektoren (LAN 1/2)
SIGNAL NAME
DESCRIPTION
+VIN
Versorgungsspannung, Pluspol
+VIN
Versorgungsspannung, Pluspol
-VIN
Versorgungsspannung, Minuspol
-VIN
Versorgungsspannung, Minuspol
SIGNAL NAME
BESCHREIBUNG
D1+
Erste Datenleitung Plus
D1-
Erste Datenleitung Minus
D2+
Zweite Datenleitung Plus
D2-
Zweite Datenleitung Minus
D4+
Vierte Datenleitung Plus
D4-
Vierte Datenleitung Minus
D3-
Dritte Datenleitung Minus
D3+
Dritte Datenleitung Plus
3
