CYBOX AP 2 | CYBOX LTE 2
4
MONTAGE
Bitte beachten Sie bei der Montage der CyBox AP 2 und CyBox LTE 2 die folgenden Aspekte:
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Wärmeregistern
auf.
Halten Sie das Gerät von jeglichen Flüssigkeiten fern und vermeiden Sie Tropf- und
Spritzwassereinwirkung. Die Schutzklasse des Gehäuses ist IP40.
Halten Sie um das Gehäuse herum einen Freiraum von mindestens 150 mm ein, um eine
ausreichende Wärmeabfuhr zu gewährleisten.
Für eine optimale Wärmeableitung sollten die Anschlüsse nach unten zeigen.
Das Gehäuse verfügt über vier Montageausschnitte, mit denen das Gerät in horizontaler oder
vertikaler Ausrichtung auf einer ebenen und stabilen Oberfläche installiert werden kann.
Verwenden Sie zur Befestigung M6-Schrauben in ausreichender Länge mit zusätzlichen M6-
Unterlegscheiben.
Die Zeichnung in Figure 5 zeigt die Außenabmessungen des Gehäuses einschließlich der Position der
Montageausschnitte.

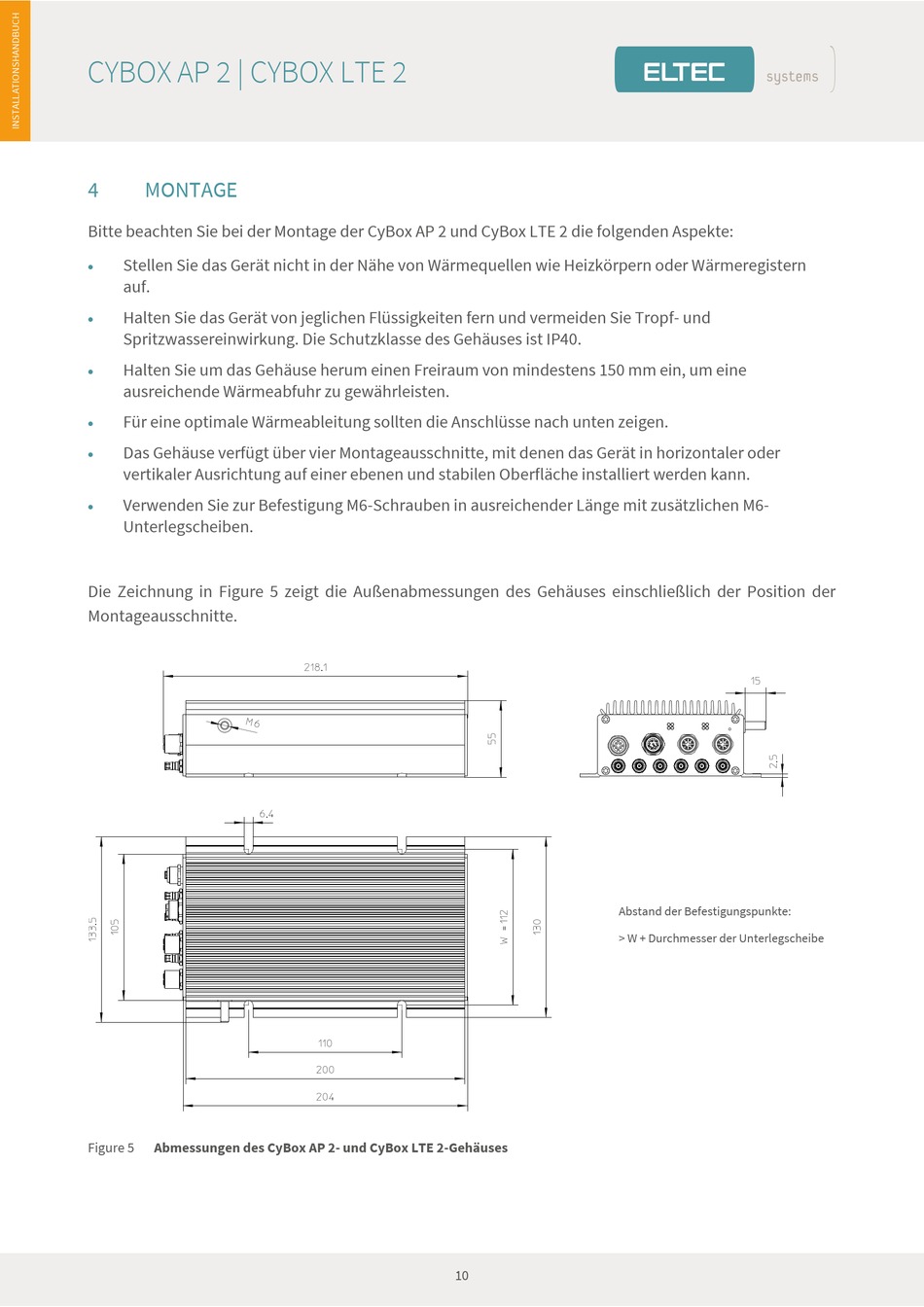

Figure 5
Abmessungen des CyBox AP 2- und CyBox LTE 2-Gehäuses
es
Abstand der Befestigungspunkte:
> W + Durchmesser der Unterlegscheibe
10
