CYBOX AP 2 | CYBOX LTE 2

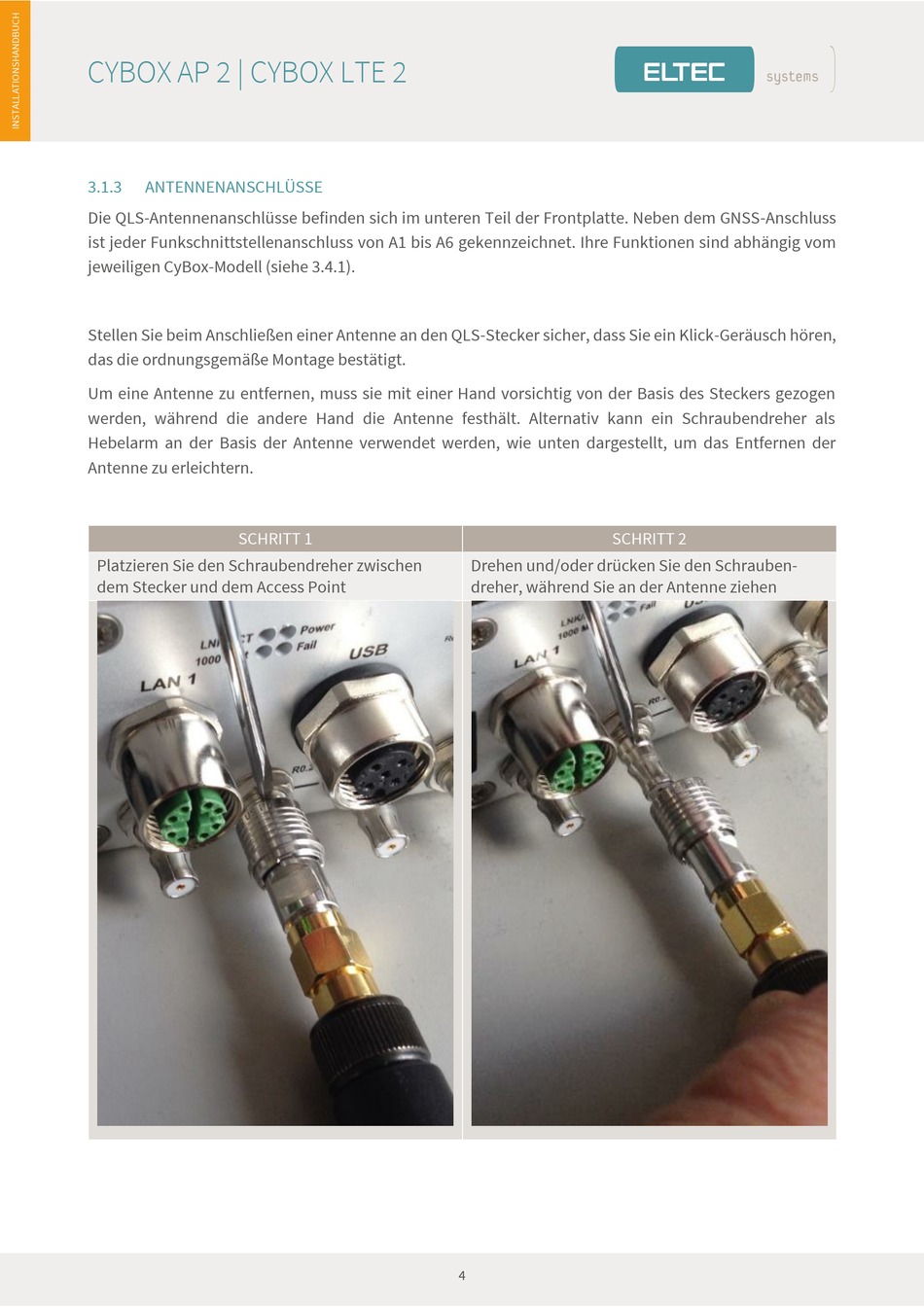

3.1.3
ANTENNENANSCHLÜSSE
Die QLS-Antennenanschlüsse befinden sich im unteren Teil der Frontplatte. Neben dem GNSS-Anschluss
ist jeder Funkschnittstellenanschluss von A1 bis A6 gekennzeichnet. Ihre Funktionen sind abhängig vom
jeweiligen CyBox-Modell (siehe 3.4.1).
Stellen Sie beim Anschließen einer Antenne an den QLS-Stecker sicher, dass Sie ein Klick-Geräusch hören,
das die ordnungsgemäße Montage bestätigt.
Um eine Antenne zu entfernen, muss sie mit einer Hand vorsichtig von der Basis des Steckers gezogen
werden, während die andere Hand die Antenne festhält. Alternativ kann ein Schraubendreher als
Hebelarm an der Basis der Antenne verwendet werden, wie unten dargestellt, um das Entfernen der
Antenne zu erleichtern.
SCHRITT 1
Platzieren Sie den Schraubendreher zwischen
dem Stecker und dem Access Point
es
SCHRITT 2
Drehen und/oder drücken Sie den Schrauben-
dreher, während Sie an der Antenne ziehen
4
