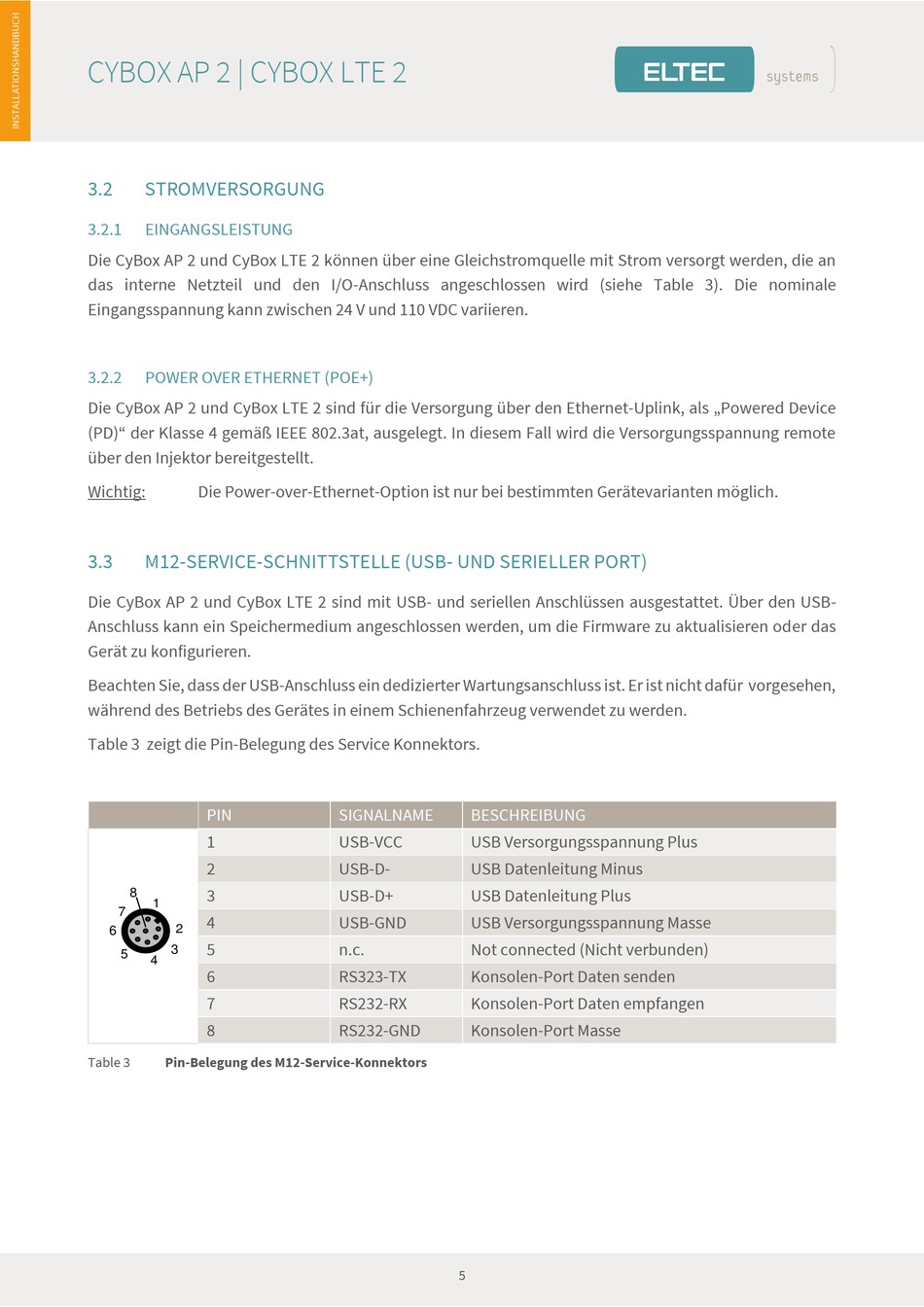

CYBOX AP 2 | CYBOX LTE 2
3.2
STROMVERSORGUNG
3.2.1
EINGANGSLEISTUNG
Die CyBox AP 2 und CyBox LTE 2 können über eine Gleichstromquelle mit Strom versorgt werden, die an
das interne Netzteil und den I/O-Anschluss angeschlossen wird (siehe Table 3). Die nominale
Eingangsspannung kann zwischen 24 V und 110 VDC variieren.
3.2.2
POWER OVER ETHERNET (POE+)
Die CyBox AP 2 und CyBox LTE 2 sind für die Versorgung über den Ethernet-Uplink, als „Powered Device
(PD)" der Klasse 4 gemäß IEEE 802.3at, ausgelegt. In diesem Fall wird die Versorgungsspannung remote
über den Injektor bereitgestellt.
Wichtig:
Die Power-over-Ethernet-Option ist nur bei bestimmten Gerätevarianten möglich.
3.3
M12-SERVICE-SCHNITTSTELLE (USB- UND SERIELLER PORT)
Die CyBox AP 2 und CyBox LTE 2 sind mit USB- und seriellen Anschlüssen ausgestattet. Über den USB-
Anschluss kann ein Speichermedium angeschlossen werden, um die Firmware zu aktualisieren oder das
Gerät zu konfigurieren.
Beachten Sie, dass der USB-Anschluss ein dedizierter Wartungsanschluss ist. Er ist nicht dafür vorgesehen,
während des Betriebs des Gerätes in einem Schienenfahrzeug verwendet zu werden.
Table 3 zeigt die Pin-Belegung des Service Konnektors.
PIN
1
2
3
8
1
7
4
2
6
5
3
5
4
6
7
8
Table 3
Pin-Belegung des M12-Service-Konnektors
SIGNALNAME
BESCHREIBUNG
USB-VCC
USB Versorgungsspannung Plus
USB-D-
USB Datenleitung Minus
USB-D+
USB Datenleitung Plus
USB-GND
USB Versorgungsspannung Masse
n.c.
Not connected (Nicht verbunden)
RS323-TX
Konsolen-Port Daten senden
RS232-RX
Konsolen-Port Daten empfangen
RS232-GND
Konsolen-Port Masse
5
