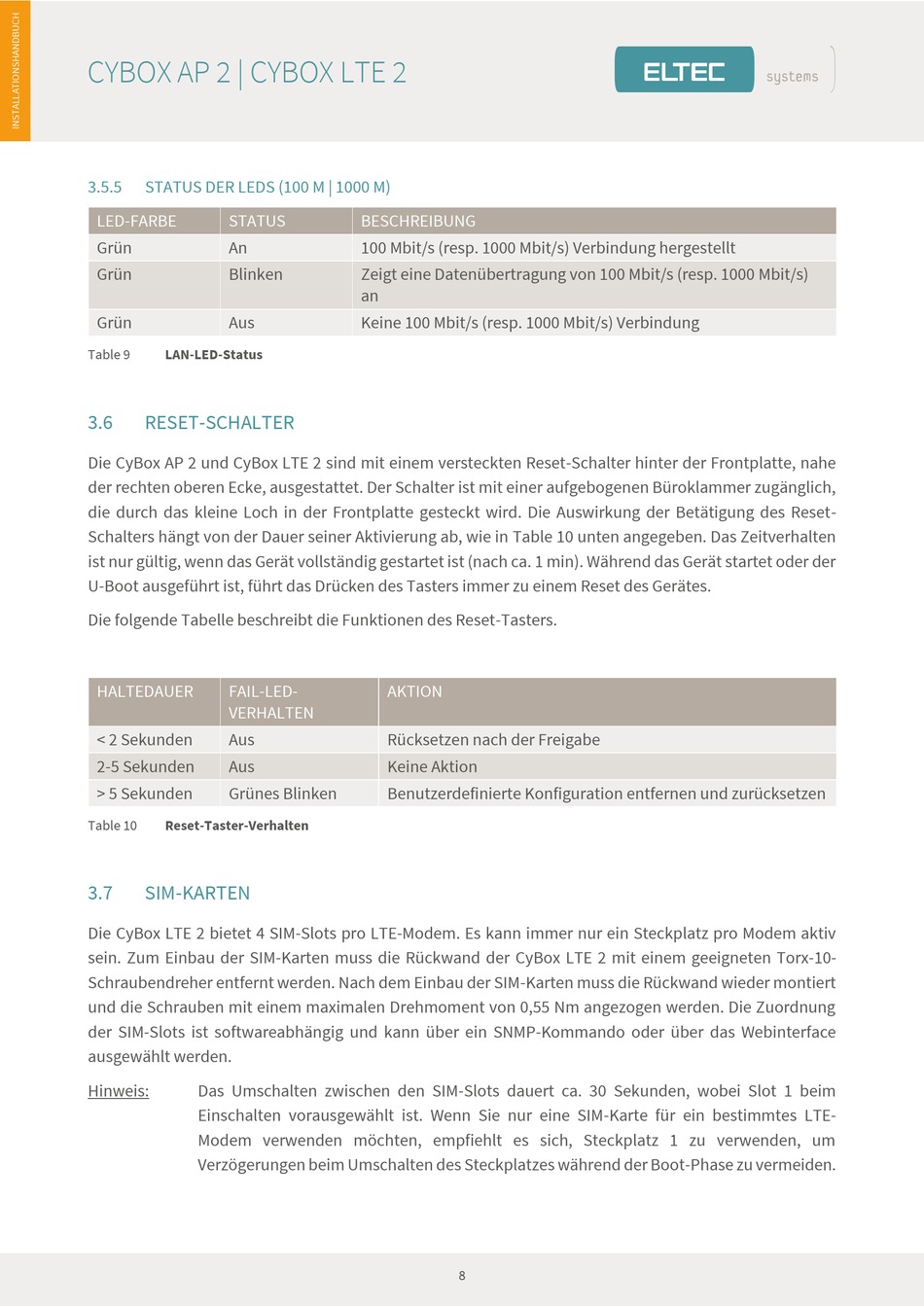

CYBOX AP 2 | CYBOX LTE 2
3.5.5
STATUS DER LEDS (100 M | 1000 M)
LED-FARBE
STATUS
Grün
An
Grün
Blinken
Grün
Aus
Table 9
LAN-LED-Status
3.6
RESET-SCHALTER
Die CyBox AP 2 und CyBox LTE 2 sind mit einem versteckten Reset-Schalter hinter der Frontplatte, nahe
der rechten oberen Ecke, ausgestattet. Der Schalter ist mit einer aufgebogenen Büroklammer zugänglich,
die durch das kleine Loch in der Frontplatte gesteckt wird. Die Auswirkung der Betätigung des Reset-
Schalters hängt von der Dauer seiner Aktivierung ab, wie in Table 10 unten angegeben. Das Zeitverhalten
ist nur gültig, wenn das Gerät vollständig gestartet ist (nach ca. 1 min). Während das Gerät startet oder der
U-Boot ausgeführt ist, führt das Drücken des Tasters immer zu einem Reset des Gerätes.
Die folgende Tabelle beschreibt die Funktionen des Reset-Tasters.
HALTEDAUER
FAIL-LED-
VERHALTEN
< 2 Sekunden
Aus
2-5 Sekunden
Aus
> 5 Sekunden
Grünes Blinken
Table 10
Reset-Taster-Verhalten
3.7
SIM-KARTEN
Die CyBox LTE 2 bietet 4 SIM-Slots pro LTE-Modem. Es kann immer nur ein Steckplatz pro Modem aktiv
sein. Zum Einbau der SIM-Karten muss die Rückwand der CyBox LTE 2 mit einem geeigneten Torx-10-
Schraubendreher entfernt werden. Nach dem Einbau der SIM-Karten muss die Rückwand wieder montiert
und die Schrauben mit einem maximalen Drehmoment von 0,55 Nm angezogen werden. Die Zuordnung
der SIM-Slots ist softwareabhängig und kann über ein SNMP-Kommando oder über das Webinterface
ausgewählt werden.
Hinweis:
Das Umschalten zwischen den SIM-Slots dauert ca. 30 Sekunden, wobei Slot 1 beim
Einschalten vorausgewählt ist. Wenn Sie nur eine SIM-Karte für ein bestimmtes LTE-
Modem verwenden möchten, empfiehlt es sich, Steckplatz 1 zu verwenden, um
Verzögerungen beim Umschalten des Steckplatzes während der Boot-Phase zu vermeiden.
BESCHREIBUNG
100 Mbit/s (resp. 1000 Mbit/s) Verbindung hergestellt
Zeigt eine Datenübertragung von 100 Mbit/s (resp. 1000 Mbit/s)
an
Keine 100 Mbit/s (resp. 1000 Mbit/s) Verbindung
AKTION
Rücksetzen nach der Freigabe
Keine Aktion
Benutzerdefinierte Konfiguration entfernen und zurücksetzen
