- Seite 1 Bedienungsanleitung Operating Manual Mode d’emploi Handleiding Funk-Wandthermostat (S. 2) Radio wall thermostat (p. 19) Thermostat mural (p. 36) Wandthermostaat (p. 53) ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
-
Seite 2: Inhaltsverzeichnis
26. Technische Hinweise ..........17 Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. 1. Ausgabe Deutsch 09/2010 Dokumentation © 2010 ELV Elektronik AG. Alle Rechte vorbehalten. 95800, V1.2, www.elv.com... -
Seite 3: Bedienung Und Display

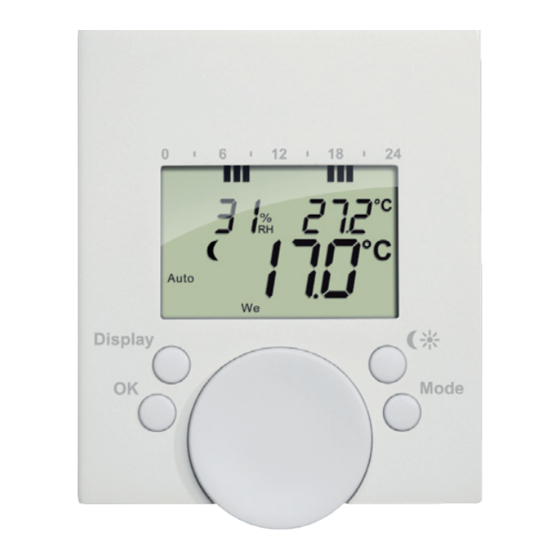

1. Bedienung und Display Eingestellte Schaltzeiträume im Wochenprogramm Zeit und Datum, Innen-Luftfeuchtigkeit (% RH) und -Temperatur (°C), Innen- (Indoor) und Außen- (Outdoor)-Temperatur, Außen-Min.- und Max.-Tem- peratur; Funktionen Urlaubsfunktion ( ), Manueller Betrieb (Manu), Au- tomatikbetrieb (Auto), Batterie-leer-Symbol ( Absenk-/Komforttemperatur ( ), Fenster-auf-Sym- bol ( Display-Taste: Umschaltung der Anzeige (z. -
Seite 4: Bestimmungsgemäßer Einsatz
-Taste: Umschalten zwischen Absenk-/Komfort- temperatur Mode-Taste: Taste länger als 3 Sekunden drücken zum Öffnen des Konfigurationsmenüs Stellrad: Einstellungen vornehmen (z. B. Temperatur) 2. Bestimmungsgemäßer Einsatz Der Wandthermostat dient zum komfortablen Program- mieren und Fernbedienen von Funk-Energiespar-Reglern für Heizkörper. Das im Wandthermostat eingestellte Wochenprogramm (siehe Abschnitt 8) wird von den angelernten Funk-Ener- giespar-Reglern übernommen. -
Seite 5: Batterien Einlegen (Wechseln)
3. Batterien einlegen (wechseln) Batteriefachdeckel abziehen • 2 neue Batterien vom Typ LR6 • (Mignon/AA) polungsrichtig in das Batteriefach einlegen Batteriefachdeckel wieder auf- • setzen und einrasten Die Lebensdauer neuer Alkali-Bat- terien beträgt ca. zwei Jahre. Ein Batteriesymbol ( ) weist darauf hin, dass die Batterien auszutau- schen sind. -
Seite 6: Datum Und Uhrzeit Einstellen
4. Datum und Uhrzeit einstellen Wenn Batterien eingelegt oder ausgetauscht werden, wird nach kurzer Anzeige der Firmware-Versionsnummer auto- matisch Datum und Uhrzeit abgefragt. Jahr (B) mit Stellrad (D) einstellen • • Mit OK (C) bestätigen Monat (B) mit Stellrad (D) ein- •... -
Seite 7: Betriebs-Modi
des Wandhalters mit einem Stift an der Wand. • Bei einer Steinwand sollten Sie für die angezeichneten Löcher einen 5 mm Bohrer verwenden. Stecken Sie dann jeweils einen Dübel in die gebohrten Löcher. Bei einer Holzwand können Sie • die angezeichneten Löcher (a) mit einem 1,5 mm Bohrer vor- bohren. -
Seite 8: Wochenprogramm Einstellen
dAt: Ändern von Uhrzeit und Datum • CAL: • Einstellen der Entkalkungsfahrt dSt: Automatische Umschaltung zwischen Sommer- • und Winterzeit AEr: Fenster-auf-Temperatur für die automatische Tem- • peraturabsenkung beim Lüften einstellen rES: Werkseinstellungen wieder herstellen • UnL: Ablernen aller angelernten Funkkomponenten •... -
Seite 9: Wochenprogramm: Beispiele
Dieser Vorgang ist zu wiederholen, bis für den Zeitraum • von 0:00 bis 23:59 Temperaturen hinterlegt sind. Das eingestellte Wochenprogramm wird im Auto-Modus automatisch von angelernten Funk-Energiespar-Reglern übernommen. Im Auto-Modus kann die Temperatur über das Stellrad je- derzeit verändert werden. Die geänderte Temperatur bleibt dann bis zum nächsten Programmwechsel erhalten. -
Seite 10: Display-Inhalt Im Normalbetrieb
Montag bis Sonntag ab 00:00 bis 06:00 16.0°C ab 06:00 bis 09:00 22.0°C ab 09:00 bis 12:00 17.0°C ab 12:00 bis 14:00 20.0°C ab 14:00 bis 17:30 17.0°C ab 17:30 bis 23:30 21.0°C ab 23:30 bis 23:59 16.0°C Haben Sie zu Hause ein Büro und möchten dies nur tags- über an Werktagen heizen, könnten Sie die folgenden Zei- ten programmieren: Montag bis Freitag... -
Seite 11: Anlernen An Funk-Energiespar-Regler
Taste umgeschaltet werden. Je nachdem, ob ein Außen- Temperatursensor an den Wandthermostat angelernt ist oder nicht, gibt es folgende Alternativen: Ohne Außen-Sensor Mit Außen-Sensor Innen-Luftfeuchtigkeit Innen-Luftfeuchtigkeit und -Temperatur und -Temperatur Außen-und Uhrzeit und Datum Innen-Temperatur Außen-Temperatur Min. und Max. Uhrzeit und Datum Durch einen langen Druck (länger als 3 Sekunden) der Dis- play-Taste können die gespeicherten Min.-/Max.-Werte für die Außentemperatur gelöscht werden. -
Seite 12: Anlernen An Den Wandthermostat
spar-Regler angelernt werden. Sollte die Funkkommunikation gestört sein, regelt der Funk-Energiespar-Regler die Temperatur autark, ge- mäß der letzten Vorgabe vom Wandthermostat, weiter. Zuvor am Funk-Energiespar-Regler angelernte Fern- bedienungen oder Fensterkontakte sollten direkt am Wandthermostat angelernt werden. Wenn bei einem Funk-Energiespar-Regler die Bat- terien ausgetauscht worden sind, kann es bis zu 1½... -
Seite 13: Ablernen Von Funkkomponenten
14. Ablernen von Funkkomponenten Am Wandthermostat angelernte Komponenten können mit der Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei werden alle Funkkomponenten gleichzeitig abgelernt. Die Mode-Taste länger als 3 Sekunden drücken • Mit dem Stellrad den Menüpunkt „UnL“ auswählen • • Mit OK-Taste bestätigen Es erscheint „ACC“... -
Seite 14: Entkalkungsfahrt Einstellen
Mit OK-Taste bestätigen • • Mit dem Stellrad ist danach das Datum einzustellen Bestätigung durch die OK-Taste • Mit dem Stellrad die Temperatur einstellen, OK-Taste • drücken. Die Anzeige blinkt zur Bestätigung. Die eingestellte Temperatur bleibt bis zum vorgegebenen Zeitpunkt bestehen. Danach geht der Wandthermostat in den Auto-Modus. -
Seite 15: Werkseinstellungen Wieder Herstellen
Temperatur mit dem Stellrad einstellen • • Mit OK-Taste bestätigen 19. Werkseinstellungen wieder herstellen Der Auslieferungszustand des Wandthermostats kann ma- nuell wieder hergestellt werden. Dabei gehen alle manuell vorgenommenen Einstellungen verloren. Die Mode-Taste länger als 3 Sekunden drücken • Mit dem Stellrad den Menüpunkt „rES“ auswählen •... -
Seite 16: Frostschutzbetrieb Einstellen
22. Frostschutzbetrieb einstellen Wenn der Raum nicht geheizt werden soll, können die Ven- tile der Heizkörper geschlossen werden. Nur bei Frostge- fahr wird es geöffnet. Der Verkalkungsschutz wird weiter durchgeführt. Funkbefehle von Fensterkontakt oder Fern- bedienung werden nicht mehr ausgeführt. Um den Frostschutzbetrieb zu aktivieren, ist das Stell- •... -
Seite 17: Hinweise Zum Funkbetrieb
