40.2 Verificar as condições de uso:
8025304 / 2021-05-12 | SICK
Subject to change without notice
visão livre sobre o receptor; não deve haver objetos no caminho ótico [ver
Certificar-se de que as aberturas óticas (vidros frontais) dos sensores estejam comple‐
tamente livres.
WSO4FI: Alinhar o emissor (WSO4F) com o receptor (WEO4F). Selecionar o posiciona‐
mento de forma que a luz infravermelha (invisível) incida sobre o receptor. O alinha‐
mento correto só pode ser verificado através dos indicadores LED. Ver
tabela 6. O emissor deve ter visão livre sobre o receptor; não deve haver objetos
no caminho do feixe. Certificar-se de que as aberturas óticas (vidros frontais) dos
sensores estejam completamente livres.

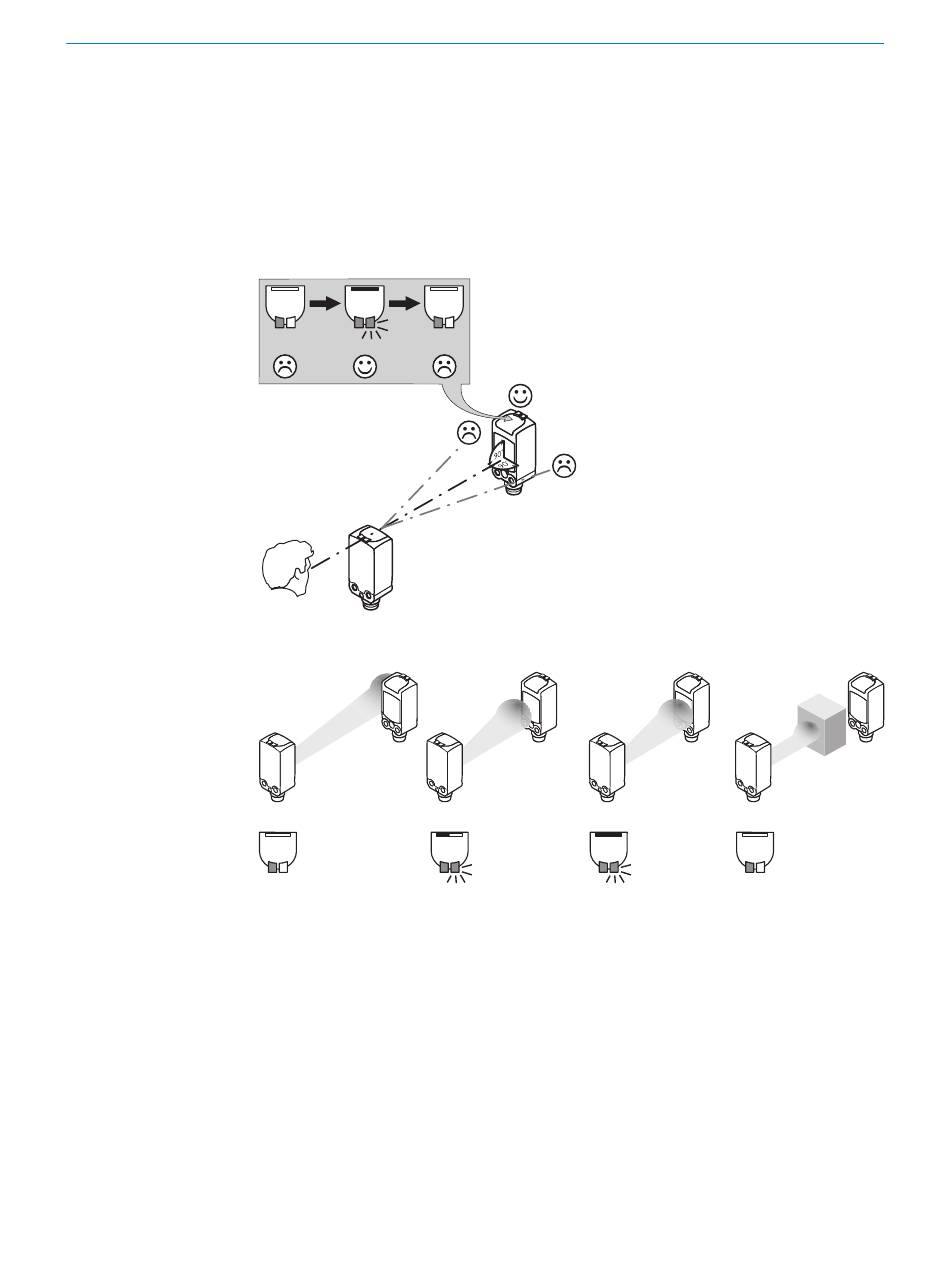

Figura 33: Alinhamento
WEO
WSO
WEO
Figura 34: Auxílio do alinhamento BluePilot
Distância de comutação
WSE4F são barreiras de luz unidirecionais, utilizadas em distâncias menores, devido à
grande distância de comutação e à sua alta reserva operacional.
Observe as condições de aplicação: Ajuste a distância entre o emissor e o receptor de
acordo com o diagrama correspondente [veja
= distância de comutação, y = reserva operacional).
Na utilização de várias barreiras de luz unidirecionais, instaladas lado a lado, recomen‐
damos trocar a disposição do emissor e do receptor a cada duas barreiras de luz ou
manter uma distância suficiente entre as barreiras de luz unidirecionais. Isto permite
evitar interferências recíprocas
COLOCAÇÃO EM OPERAÇÃO
figura 36 e
[ver figura 31].
figura 33].
figura 33 e
ver figura 35, página 54] (x
