3.6.2 Montage der vertikalen Antriebswelle
1. Stellen Sie sicher, dass die Neigung der Welle nicht mehr
als 4° beträgt. (4°= 70 mm je 1000mm Wellenlänge.)
2. Befestigen Sie die beiden Kupplungshälften an einem
Ende der Welle. Siehe Abb. 48.
3. Drücken Sie die Welle bis zum Boden des
Anschlussstücks in den Kupplungshälften.
4. Setzen Sie sechs Schrauben und Unterlegscheiben
in die Löcher der Kupplungshälften. Siehe Abb. 49.
5. Ziehen Sie die beiden äußeren Schrauben fest. Das
Anzugsmoment beträgt 10 Nm ±10 %. Siehe Abb. 50.
6. Ziehen Sie die restlichen Schrauben über Kreuz mit
demselben Anzugsmoment an. Siehe Abb. 51.
—

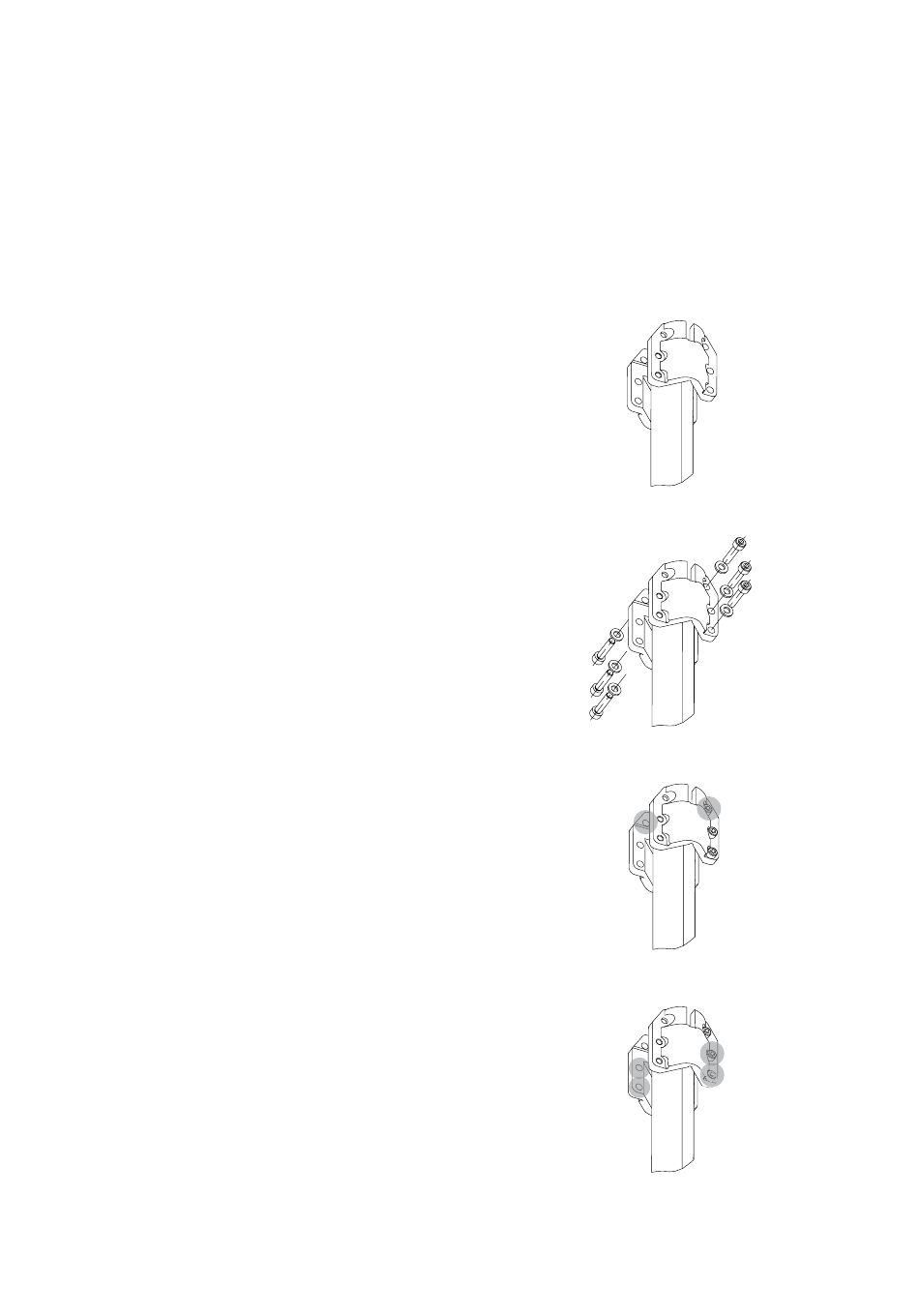

48 Befestigen Sie die beiden Kupplungshälften an der Vierkantwelle.
—
49 Befestigen Sie die Schrauben und Unterlegscheiben an den Kupplungshälften.
—
50 Ziehen Sie die beiden äußeren Schrauben fest.
—
51 Ziehen Sie die restlichen Schrauben an.
