2.5 Systemübersicht
Die Umsetzung der Vakuumtechnologie verbessert die
Schaltleistung, erhöht die Kontaktlebensdauer und reduziert
die Wartung.
Die Konstruktion ermöglicht einen einfachen Zugriff auf die
Funktionskontrolle für die Schaltfolge.
Die Konstruktion der VUC-Stufenschalter ist „im Tank".
Der Motorantrieb ist am Transformatortank befestigt und
mit dem Stufenschalter über Antriebswellen und ein
Kegelrad verbunden. Der Motorantrieb ist nicht in diesem
Handbuch beschrieben.
Der Stufenschalter besteht hauptsächlich aus einem
Gehäuse, einem mechanischen Antriebssystem, einem
Vorwähler und einem Wahlschalter.
Der Stufenschalter ist so gestaltet, dass er sowohl für
Abdeckungs- als auch für Jochmontage (Vormontage am
Aktivteil des Transformators) geeignet ist.
Bei einer Abdeckungsmontage wird der Stufenschalter
durch eine Öffnung in der Transformatorabdeckung
abgesenkt und mit Bolzen direkt an der
Transformatorabdeckung befestigt. Siehe Abb. 21.
Bei einer Jochmontage wird der Stufenschalter
vorübergehend auf eine Gabel aufgesetzt, die sich im
Aktivteil des Transformators befindet. Siehe Abb. 22. Die
Transformatorabdeckung wird anschließend auf den Kessel
abgesenkt. Der Stufenschalter wird angehoben und per
Bolzen mit der Abdeckung verbunden. Bei der Jochmontage
kann der Transformatorhersteller die Wicklungen vor der
Trocknung und ohne Montage der Transformatorabdeckung
mit dem Stufenschalter verbinden.
Die Stufenschalter Typ VUC kann mit folgenden Schaltungen
geschaltet werden:
• Lineare Schaltung, siehe Abb. 23.
• Plus/Minus-Schaltung, siehe Abb. 24.
• Grob/Fein-Schaltung, siehe Abb. 25.
Die allgemeine Anordnung eines Stufenschaltersystems
kann mit folgenden Schaltungen ausgeführt werden:
• Dreiphasige Sternpunktschaltung, siehe Abb. 26.
• Einphasig, siehe Abb. 27.
• Dreiphasige Dreieckschaltung, siehe Abb. 28.
• Dreiphasige Dreieckschaltung, Vollisolierung, siehe Abb. 29.
• Automatischer Transformator, siehe Abb. 30.
—

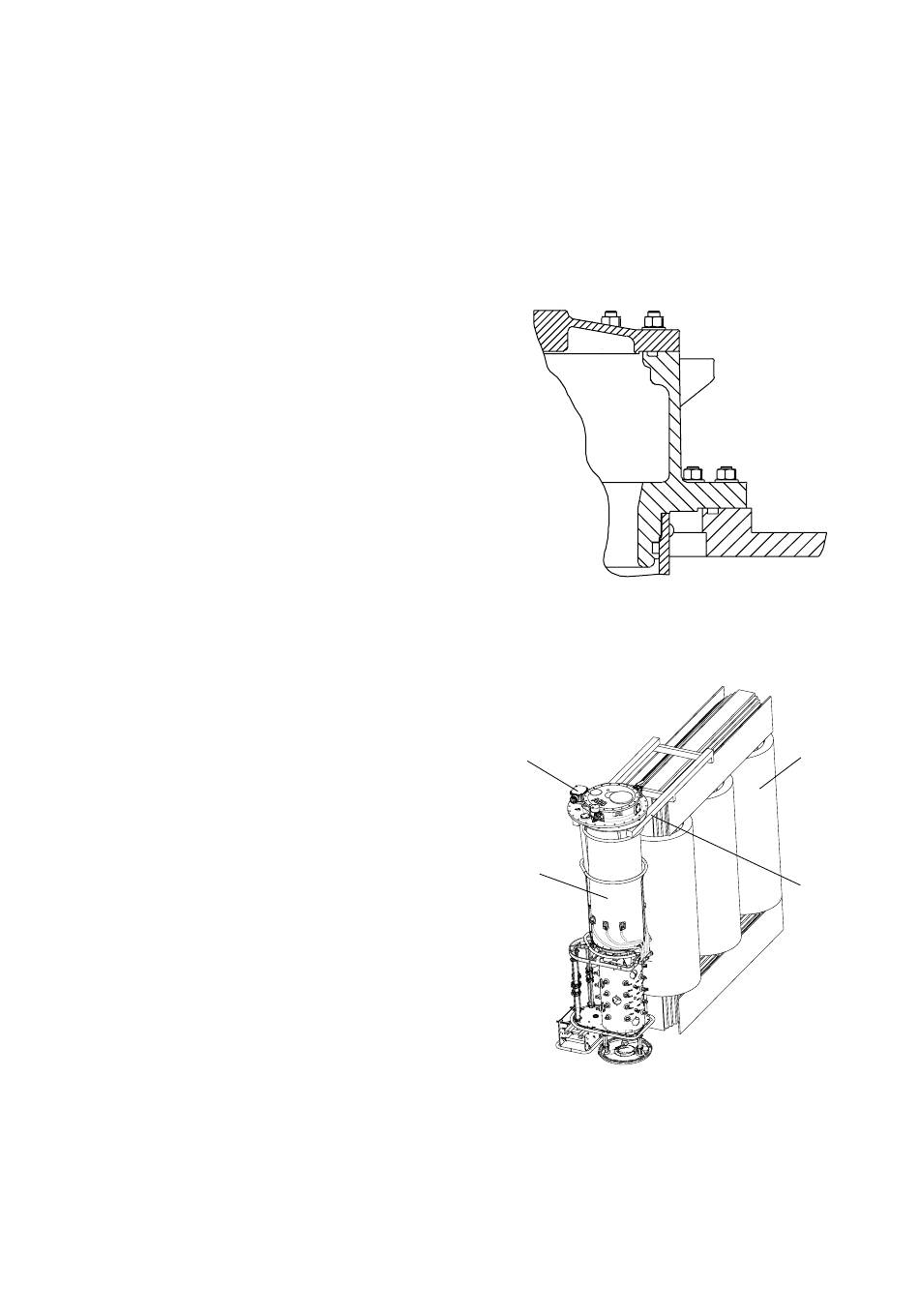

21 Abdeckungsmontage.
Kegelrad
Stufenschalter
—
22 Jochmontage.
Aktivteil des
Transformators
Jochgabel
