S T U F E N S C H A LT E R T Y P V U C B E N U T Z E R H A N D B U C H
2.4 Schaltfolge, VUCL
Durch Verwendung eines Hilfskontaktsystems (MC, RC) in
Kombination mit den Vakuumunterbrechern (MVI, RVI) sind
nur zwei Vakuumunterbrecher pro Phase erforderlich.

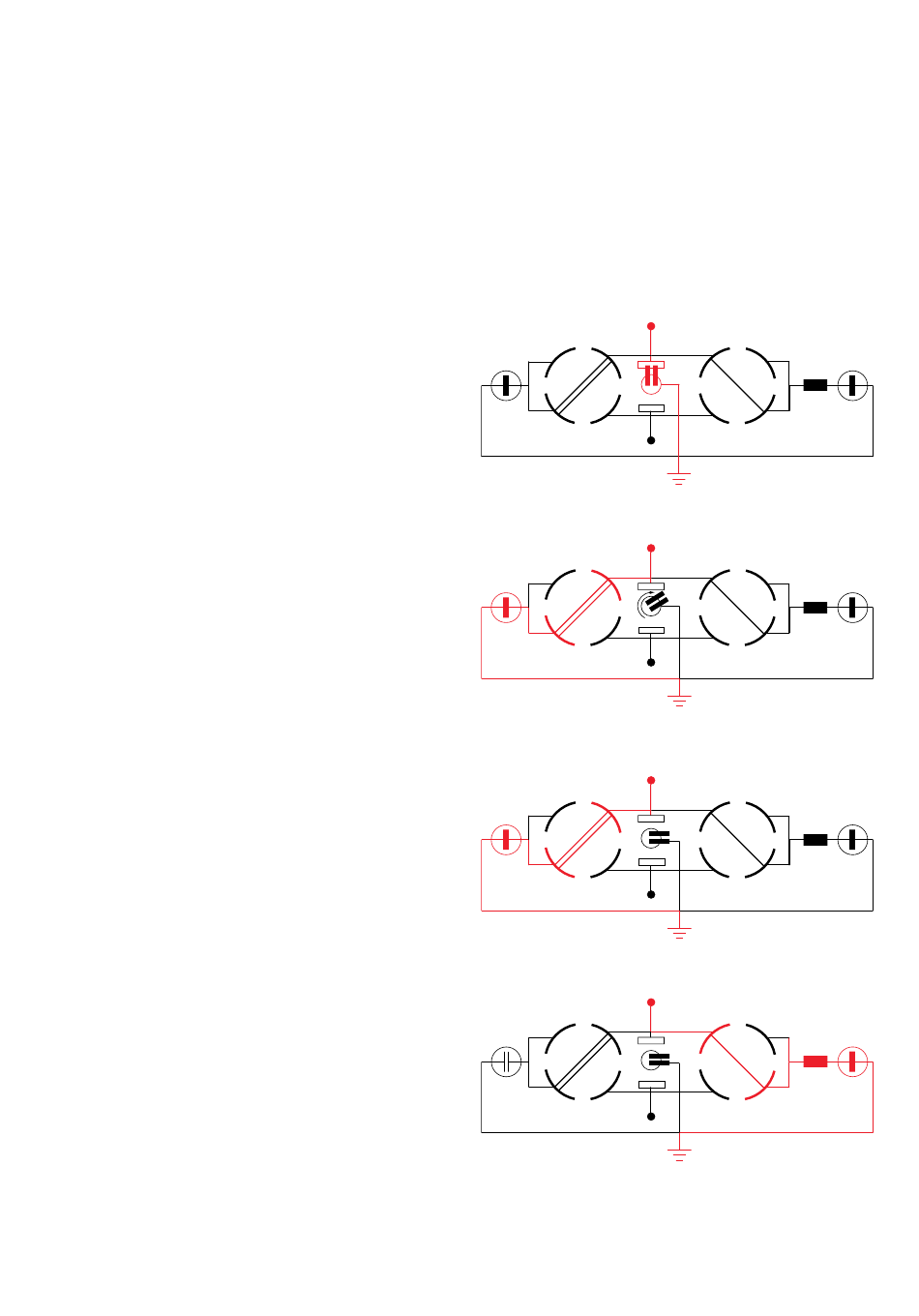

Abb. 9 zeigt den Strompfad während des Normalbetriebs von
x zum Sternpunkt (könnte auch zu der nächsten Phase sein).
Bei Kommutieren der Last von x zu v besteht der erste Teil
der Betriebssequenz darin, den Umgehungskontakt (BPC)
zu öffnen, Abb. 10 und 11.
Danach wird der Hauptvakuumunterbrecher (MVI) geöffnet
und somit der Strom durch den Überschaltwiderstand (TR)
fließen gelassen, Abb. 12.
MVI
MC
—
09
MVI
MC
—
10
MVI
MC
—
11
MVI
MC
—
12
9
x
TR
BPC
RC
v
x
TR
BPC
RC
v
x
TR
BPC
RC
v
x
TR
BPC
RC
v
RVI
RVI
RVI
RVI
