S T U F E N S C H A LT E R T Y P V U C B E N U T Z E R H A N D B U C H
2.3 Schaltfolge, VUCG
Durch Verwendung eines Hilfskontaktsystems (MC, RC) in
Kombination mit den Vakuumunterbrechern (MVI, RVI) sind
nur zwei Vakuumunterbrecher pro Phase erforderlich.

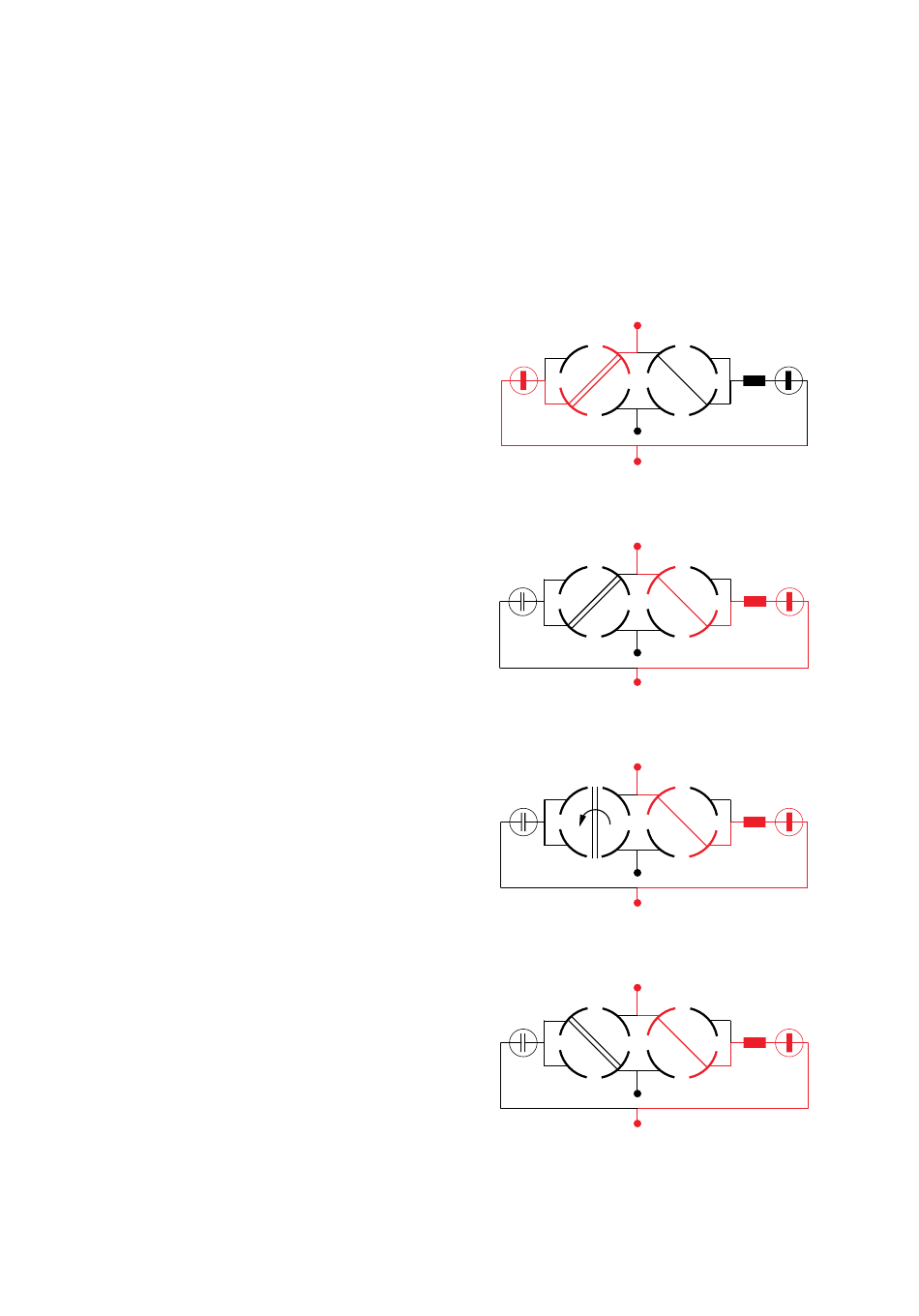

Abb. 1 zeigt den Strompfad während des Normalbetriebs von
x zum Sternpunkt (könnte auch zu der nächsten Phase sein).
Bei Kommutieren der Last von x zu v besteht der erste Teil
der Betriebssequenz darin, den Hauptvakuumunterbrecher
(MVI) zu öffnen und somit den Strom durch den
Überschaltwiderstand (TR) fließen zu lassen, Abb. 2.
Der Hauptkontakt (MC) wird dann gedreht (Abb. 3 und 4),
um mit v zu verbinden.
x
MVI
MC
RC
RC
v v
—
01
x
MVI
MVI
MC
MC
RC
v v
—
02
x
MVI
MVI
MC
MC
RC
v v
—
03
x
MVI
MVI
MC
MC
RC
v v
—
04
7
RVI
RVI
TR
TR
RVI
TR
RVI
TR
RVI
TR
