Proline t-mass F 500

Messeinrichtung

Endress+Hauser
Bidirektionale Messung und Rückstromerkennung
Herkömmliche thermische Massedurchflussmessgeräte können nicht zwischen Vorwärts- und Rück-
wärtsdurchflüssen unterscheiden. Sie erfassen den Durchfluss in beiden Richtungen immer mit dem
gleichen Vorzeichen. Das thermische Durchflussmessgerät von Endress+Hauser ist in dieser her-
kömmlichen, unidirektionalen Ausführung und optional in einer bidirektionalen Ausführung verfüg-
bar. Beide Ausführungen sind mit in Edelstahl geschützten Sensoren realisiert. Die bidirektionale
Ausführung kann zwischen den beiden Richtungen unterscheiden und den Durchfluss in beiden
Richtungen mit gleicher Genauigkeit erfassen und totalisieren.
Die Ausführung zur Rückstromerkennung erfasst die Strömung nur in positiver Richtung. Der Rück-
strom wird vom Gerät erkannt und nicht totalisiert.

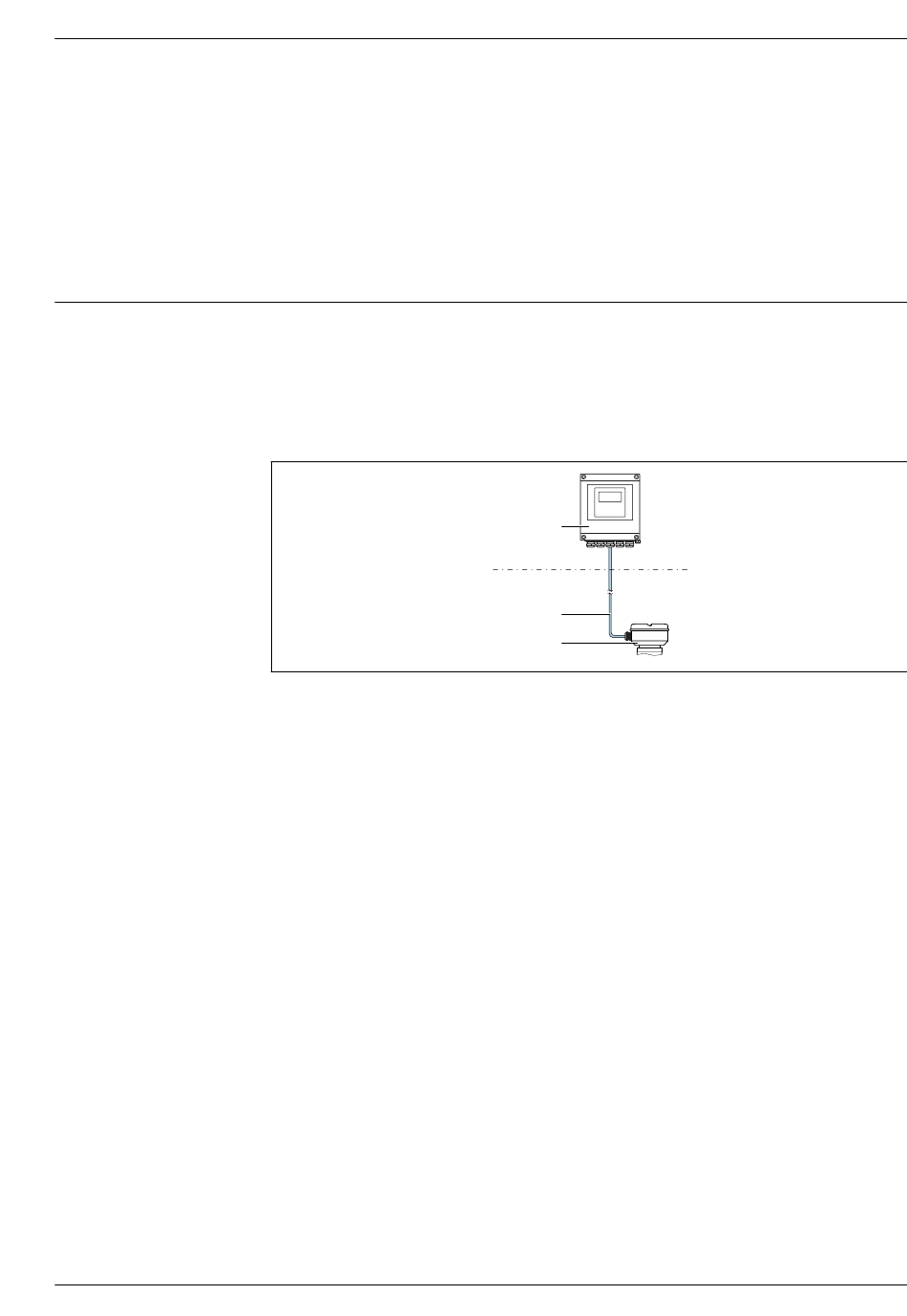

Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer
und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungska-
bel miteinander verbunden.
Messumformer Proline 500 – digital
Für den Einsatz in Anwendungen, bei denen keine besonderen Anforderungen aufgrund der Umge-
bungs- oder Betriebsbedingungen gefordert sind.
A
Nicht explosionsgefährdeter Bereich oder Zone 2; Class I, Division 2
B
Nicht explosionsgefährdeter Bereich oder Zone 2; Class I, Division 2 oder Zone 1; Class I, Division 1
1
Messumformer
2
Verbindungskabel: Kabel, getrennt, Standard
3
Anschlussgehäuse Messaufnehmer mit integrierten ISEM
• Elektronik im Messumformergehäuse, ISEM (Intelligentes Sensor Elektronik Modul) im
Anschlussgehäuse des Messaufnehmers
• Signalübertragung: Digital
Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"
Verbindungskabel
Verbindungskabel sind in unterschiedlichen Längen bestellbar →  75.
• Länge:
• Zone 2; Class I, Division 2: Max. 300 m (1 000 ft)
• Zone 1; Class I, Division 1: Max. 150 m (500 ft)
• Standardkabel mit gemeinsamem Schirm (paarverseilt)
• Gegen äußere EMV-Einflüsse störungsunempfindlich.
Explosionsgefährdeter Bereich
Einsatz in: Zone 2; Class I, Division 2
Gemischte Installation möglich:
• Messaufnehmer: Zone 1; Class I, Division 1
• Messumformer: Zone 2; Class I, Division 2
1
A
B
2
3
7
