Stromausgang 0/4...20 mA
Normales Installationskabel ausreichend.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
Relaisausgang
Normales Installationskabel ausreichend.
Stromeingang 0/4...20 mA
Normales Installationskabel ausreichend.
Statuseingang
Normales Installationskabel ausreichend.

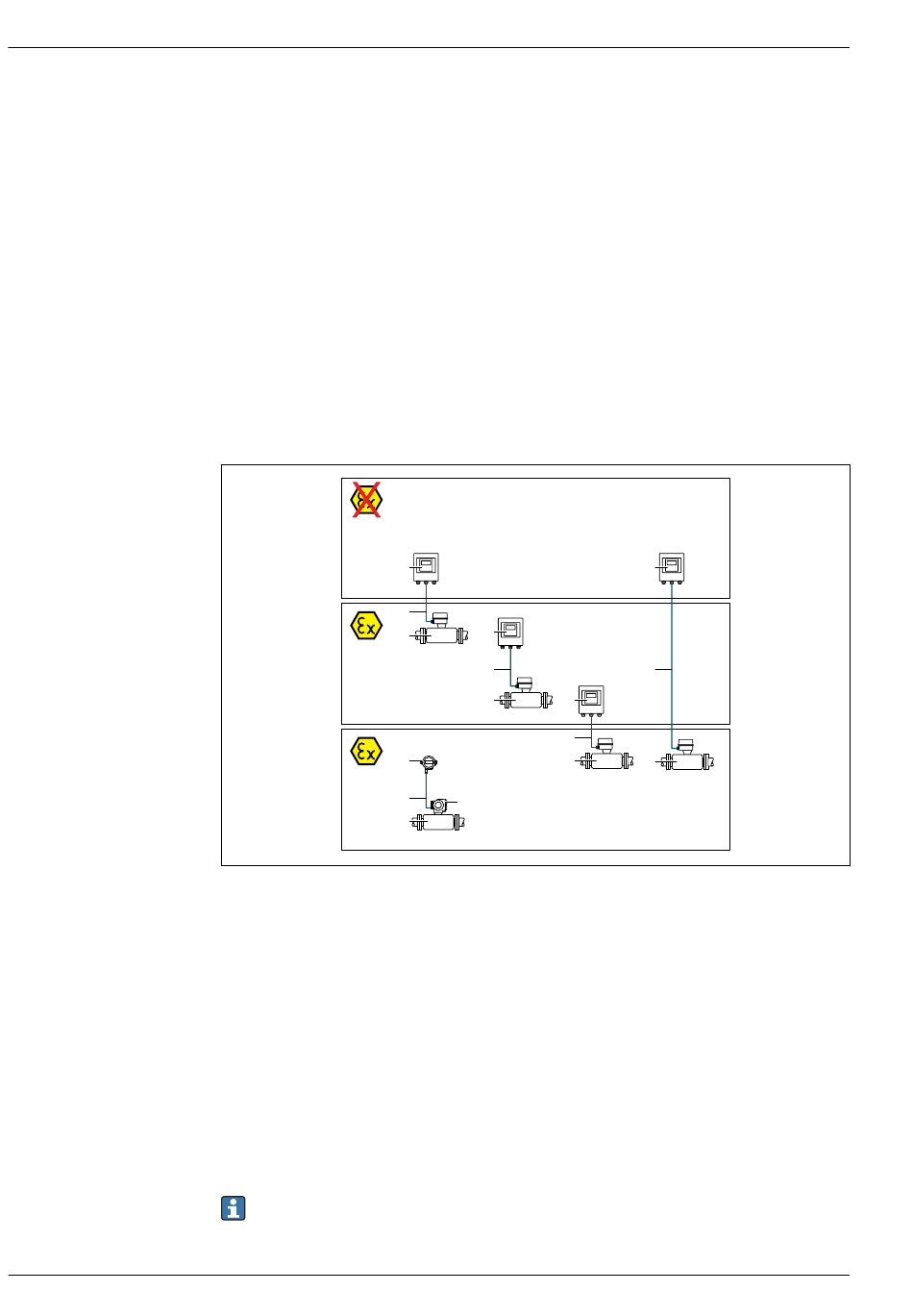

Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer
Abhängig vom Messumformertyp und Zonen-Installation
5
6
7
1 Messumformer Proline 500 – digital
2 Messaufnehmer t-mass
3 Messumformer Proline 300
4 Abgesetzte Anzeige (DKX001)
5 Nicht explosionsgefährdeter Bereich
6 Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2
7 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1
A Standardkabel zum Messumformer 500 – digital
Messumformer installiert im nicht explosionsgefährdetem Bereich oder explosionsgefährdetem Bereich:
Zone 2; Class I, Division 2 / Messaufnehmer installiert im explosionsgefährdetem Bereich: Zone 2;
Class I, Division 2
B Standardkabel zum Messumformer 500 – digital →  35
Messumformer installiert im explosionsgefährdetem Bereich: Zone 2; Class I, Division 2 / Messaufnehmer
installiert im explosionsgefährdetem Bereich: Zone 1; Class I, Division 1
C Standardkabel zur abgesetzten Anzeige
Messumformer 300 und abgesetzte Anzeige installiert im explosionsgefährdetem Bereich: Zone 1;
Class I, Division 1
Für Applikationen mit Bedienung in Zone 1; Class 1, Division 1 empfehlen wir die Kompaktaus-
führung mit abgesetzter Anzeige. Die Anzeige des Messumformers Proline 300 ist dabei als
Blindvariante ausgeführt.
1
A
1
2
A
1
2
B
4
2
C
3
2
Proline t-mass F 500
1
B
2
