Installazione - Canon Multi-PDL M3 Installationsverfahren

1.2 Installation procedure
1.2.1 Prima del l a realiz-
zazione delle

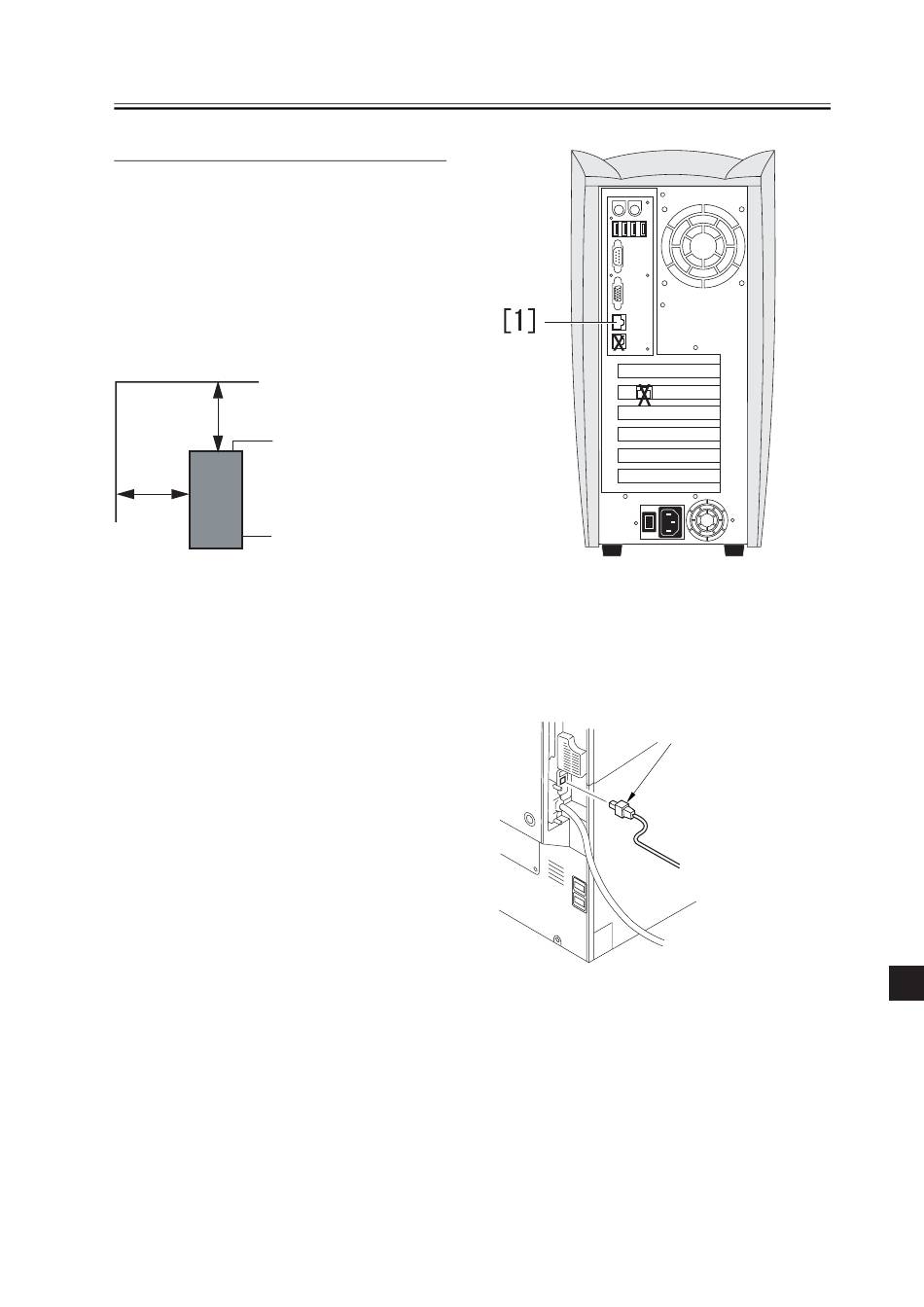

Assicurarsi che sia presente lo spazio minimo
indicato per l'installazione della macchina, e
soprattutto che il retro della macchina si trovi ad
almeno 20 cm di distanza dalla parete più vicina.
20cm+ (8 in.)
pannello posteriore
PS-M3
20cm+ (8 in.)
parete laterale
F-1-2
1.2.2 Regolazioni preliminari
1) Accendere la periferica collegata.
2) Verificare che la versione indicata da COPI-
ER>DISPLAY> VERSION> MN-CONT in Modalità
di servizio sia 2.03 o superiore.
Se la versione è precedente alla versione 2.03, aggior-
nare MNCONT utilizzando il Service Support Tool.
3) Impostare '4' su COPIER> OPTION> INT-
FACE> IMG-CONT in Modalità di servizio.

1.2.3 Installazione

1) Collegare il cavo incrociato Ethernet al connettore
RJ45 sul retro dell'unità principale su cui è rappresen-
tata un'icona di una copiatrice.
F-1-3
2) Collegare quindi al connettore RJ45 del dispositivo
collegato l'altra estremità del cavo incrociato Ethernet
che era stato collegato all'unità principale al passo 1)
della procedura.
[1]
F-1-4
3) Accendere la periferica collegata.
4) Collegare il cavo di alimentazione all'unità princi-
pale.
15
