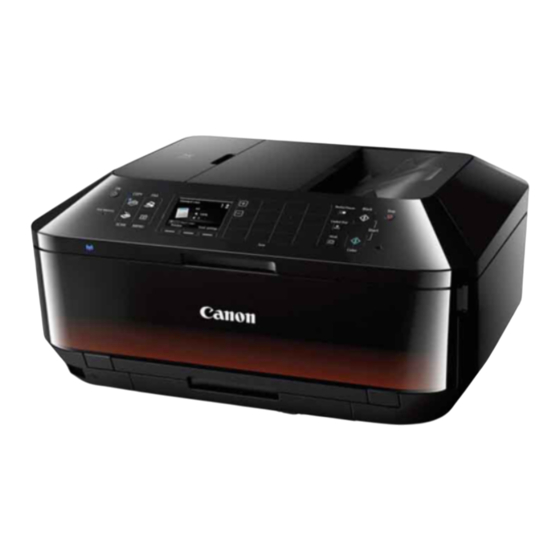

Canon PIXMA MX920 series Einrichtungshandbuch

Canon PIXMA MX920 series Einrichtungshandbuch

Vorschau ausblenden Andere Handbücher für PIXMA MX920 series:

Werbung

Quicklinks

Diese Anleitung herunterladen
PIXMA MX920
series
Einrichtungshandbuch
© CANON INC. 2012

Werbung

loading

Verwandte Anleitungen für Canon PIXMA MX920 series

Inhaltszusammenfassung für Canon PIXMA MX920 series

  • Seite 1 PIXMA MX920 series Einrichtungshandbuch © CANON INC. 2012...
  • Seite 2 Einrichtungshandbuch Dieses Handbuch enthält Informationen zum Einrichten einer Netzwerkverbindung für den Drucker. Netzwerkverbindung Drahtlose Verbindung Vorbereitung der Verbindung Druckereinrichtung Auswahl der Vorgehensweise für die Einrichtung Tastendrückmethode Standardeinrichtung Andere Einrichtung (Erweiterte Einrichtung) Deaktiviert WPA/WPA2 Kabelverbindung Vorbereitung der Verbindung Kabelverbindung Druckereinrichtung Zeicheneingabe Fehlersuche...

  • Seite 3: Netzwerkverbindung

    Netzwerkverbindung Drahtlose Verbindung a Vorbereitung der Verbindung Vor dem Einrichten einer drahtlosen Verbindung 1. Der Drucker muss eingeschaltet sein. Wenn die Stromversorgung eingeschaltet ist, leuchtet eine Taste auf dem Bedienfeld (A). Hinweise zu drahtlosen Verbindungen • Stellen Sie sicher, dass der Computer mit dem Zugriffspunkt (A) (oder Router für das Drahtlosnetzwerk) verbunden ist, mit dem Sie Ihren Drucker verbinden möchten.
  • Seite 4 2. Wählen Sie mit den Tasten (A) das Symbol WLAN-Einrichtg. (WLAN setup) aus. 3. Drücken Sie die Taste OK (B). Die (blaue) Wi-Fi-Anzeige (C) leuchtet auf, wenn die WLAN-Verbindung aktiviert ist. c Auswahl der Vorgehensweise für die Einrichtung Der Drucker sucht automatisch Zugriffspunkte, die WPS unterstützen. * Wenn der Bildschirm „Tastendrückmethode“...
  • Seite 5 Tastendrückmethode d-A d Verbindung über WPS 1. Halten Sie die WPS-Taste am Zugriffspunkt gedrückt. Nähere Informationen zur WPS-Taste finden Sie im Handbuch des Zugriffspunkts. 2. Drücken Sie innerhalb von 2 Minuten die Taste OK am Drucker. Die (blaue) Wi-Fi-Anzeige am Drucker blinkt während der Suche nach einem Zugriffspunkt und während der Verbindungsherstellung.

  • Seite 6: Standardeinrichtung

    Standardeinrichtung d-B d Verbindung über die Standardeinrichtung 1. Wählen Sie Standardeinrichtung (Standard setup) aus. 2. Drücken Sie die Taste OK. 3. Wählen Sie den Zugriffspunkt aus, und drücken Sie die Taste OK. 4. Einer der nachfolgenden Bildschirme wird auf dem Drucker angezeigt. 5.
  • Seite 7 10. Wenn der links abgebildete Bildschirm angezeigt wird, drücken Sie die Taste OK. 11. Wenn der rechts abgebildete Bildschirm angezeigt wird, drücken Sie die Taste KOPIE (COPY) (A). Die Verbindungseinrichtung für das Netzwerk ist jetzt abgeschlossen.
  • Seite 8 d-C d Verbindung über WPS 1. Wählen Sie WPS aus. 2. Drücken Sie die Taste OK. 3. Wählen Sie Tastendrückmethode (Push button method) aus. 4. Drücken Sie die Taste OK. 5. Drücken Sie die Taste OK. 6. Halten Sie die WPS-Taste am Zugriffspunkt gedrückt. Nähere Informationen zur WPS-Taste finden Sie im Handbuch des Zugriffspunkts.

  • Seite 9: Andere Einrichtung (Erweiterte Einrichtung)

    Andere Einrichtung (Erweiterte Einrichtung) d-D d Verbindung über die Erweiterte Einrichtung 1. Wählen Sie Andere Einrichtung (Other setup) aus. 2. Drücken Sie die Taste OK. 3. Wählen Sie Erweiterte Einrichtung (Advanced setup) aus. 4. Drücken Sie die Taste OK. 5. Wählen Sie den Zugriffspunkt aus, und drücken Sie die Taste OK. 6.
  • Seite 10 Deaktiviert  7. Wenn der links abgebildete Bildschirm angezeigt wird, drücken Sie die Taste OK. 8. Wenn der rechts abgebildete Bildschirm angezeigt wird, drücken Sie die Taste KOPIE (COPY) (A). Die Verbindungseinrichtung für das Netzwerk ist jetzt abgeschlossen.
  • Seite 11  7. Wählen Sie die WEP-Schlüsselnummer aus, die Sie verwenden möchten. 8. Drücken Sie die Taste OK. 9. Drücken Sie die Taste OK. 10. Geben Sie den WEP-Schlüssel ein. Bei der Zeicheneingabe muss Groß-/Kleinschreibung beachtet werden. 11. Drücken Sie die linke Taste Funktion (Function) (A). 12.
  • Seite 12 WPA/WPA2  7. Drücken Sie die Taste OK. 8. Geben Sie die Passphrase ein. Bei der Zeicheneingabe muss Groß-/Kleinschreibung beachtet werden. 9. Drücken Sie die linke Taste Funktion (Function) (A). 10. Vergewissern Sie sich, dass die Passphrase richtig ist. 11. Drücken Sie die linke Taste Funktion (Function). 12.
  • Seite 13 Kabelverbindung a Vorbereitung der Verbindung Vor der Einrichtung der drahtgebundenen Verbindung 1. Der Drucker muss eingeschaltet sein. Wenn die Stromversorgung eingeschaltet ist, leuchtet eine Taste auf dem Bedienfeld (A). Hinweise zu Kabelverbindungen Stellen Sie sicher, dass Computer und Router (A) miteinander verbunden sind. Informationen zum Überprüfen der •...
  • Seite 14 2. Verbinden Sie den Drucker und ein Netzwerkgerät (Router usw.) mit einem Ethernet-Kabel (A). Schließen Sie es nicht an den USB-Anschluss an. c Druckereinrichtung 1. Drücken Sie am Drucker die Taste MENÜ (MENU) (A). 2. Wählen Sie mit den Tasten (A) Einrichtg (Setup) auf dem nächsten Bildschirm aus.
  • Seite 15 8. Wählen Sie WLAN/LAN umschalten (Change wireless/wired) aus. 9. Drücken Sie die Taste OK. 10. Wählen Sie LAN aktiv (Wired LAN active) aus. 11. Drücken Sie die Taste OK. 12. Wenn der rechts abgebildete Bildschirm angezeigt wird, drücken Sie die Taste KOPIE (COPY) (A). Die Verbindungseinrichtung für das Netzwerk ist jetzt abgeschlossen.
  • Seite 16 Zeicheneingabe Sie können die Zeichen eingeben, wenn die Tastatur auf dem Drucker angezeigt wird. Gehen Sie wie nachstehend beschrieben vor. 1. Sie können die Zeichen eingeben, wenn die Tastatur auf der LCD-Anzeige des Druckers angezeigt wird. Bei der Eingabe des Kennworts wird zwischen Groß- und Kleinschreibung unterschieden. Drücken Sie die mittlere Taste Funktion (Function) (A), um zwischen Kleinbuchstaben, Großbuchstaben und numerischen Zeichen zu wechseln.

  • Seite 17: Fehlersuche

    Fehlersuche Standardeinrichtung Es wird kein Zielzugriffspunkt erkannt  • Ist das Netzwerkgerät (Router usw.) eingeschaltet? Falls das Netzwerkgerät bereits eingeschaltet ist, schalten Sie es aus und dann wieder ein. • Überprüfen Sie den Namen des Zugriffspunkts/Netzwerks und das Netzwerkkennwort des Zugriffspunkts oder Routers.
  • Seite 18 Wenn Sie nur über einen Zugriffspunkt verfügen: Wählen Sie Nur einen ZugrPkt verw. (Use one AccessPoint only) aus, und drücken Sie die Taste OK. Wählen Sie die MAC-Adresse des gewünschten Zugriffspunkts auf dem angezeigten Bildschirm aus, und drücken Sie die Taste OK. Weitere Einzelheiten zum Überprüfen der MAC-Adresse des Zugriffspunkts finden Sie im Handbuch des Zugriffspunkts, oder wenden Sie sich an den Hersteller.
  • Seite 19  Herstellen der Verbindung zum Zugriffspunkt fehlgeschlagen. (Failed to connect to the access point.)  Vergewissern Sie sich, dass der WEP-Schlüssel, der für den Zugriffspunkt eingegeben wurde, richtig ist. Legen Sie außerdem die Verwendung von WEP-Schlüsselnummer 1 fest, wenn WEP-Schlüsselnummer 2, 3 oder 4 des Zugriffspunkts verwendet wird, oder wählen Sie eine WEP-Schlüsselnummer aus, indem Sie die Einstellungen für die drahtlose Verbindung direkt am Drucker eingeben.
  • Seite 20 Um die Standardeinrichtung erneut auszuführen  1. Drücken Sie die Taste MENÜ (MENU) (A). 2. Wählen Sie mit den Tasten (B) WLAN-Einrichtg. (WLAN setup) aus, und drücken Sie dann die Taste...
  • Seite 21 WPA/WPA2  Herstellen der Verbindung zum Zugriffspunkt fehlgeschlagen. (Failed to connect to the access point.)  Vergewissern Sie sich, dass die Passphrase, die für den Zugriffspunkt eingegeben wurde, richtig ist. Wenn das Problem nicht behoben werden kann, liegt möglicherweise eine andere Ursache vor. Weitere Informationen finden Sie in den Abschnitten unten: •...
  • Seite 22 Um die Standardeinrichtung erneut auszuführen  1. Drücken Sie die Taste MENÜ (MENU) (A). 2. Wählen Sie mit den Tasten (B) WLAN-Einrichtg. (WLAN setup) aus, und drücken Sie dann die Taste...
  • Seite 23 Verbindung nicht möglich. Es liegen Verbindungsversuche an mehreren Zugriffspunkten gleichzeitig vor.  (Cannot connect. Connections are being attempted from multiple access points simultaneously.) Der Bildschirm wird angezeigt, wenn mehrere Zugriffspunkte gleichzeitig versuchen, eine Verbindung herzustellen. Warten Sie einen Moment und konfigurieren Sie die WPS-Einstellungen dann erneut. Drücken Sie die WPS-Taste nur an einem Zugriffspunkt.

  • Seite 24: Erweiterte Einrichtung

    Erweiterte Einrichtung Es wird kein Zielzugriffspunkt erkannt  • Ist das Netzwerkgerät (Router usw.) eingeschaltet? Falls das Netzwerkgerät bereits eingeschaltet ist, schalten Sie es aus und dann wieder ein. • Überprüfen Sie den Namen des Zugriffspunkts/Netzwerks und das Netzwerkkennwort des Zugriffspunkts oder Routers.
  • Seite 25 Wenn Sie mehrere Zugriffspunkte verwenden: Wählen Sie Mehrere ZugrPkte verw. (Use multiple AccessPoints) aus, und drücken Sie die Taste OK. Es wird ein unbekannter Zielzugriffspunkt angezeigt  Es werden möglicherweise auch in der näheren Umgebung verwendete Zugriffspunkte erkannt. Der Zugriffspunktname wird nicht korrekt angezeigt ...
  • Seite 26 Deaktiviert  Herstellen der Verbindung zum Zugriffspunkt fehlgeschlagen. (Failed to connect to the access point.)  • Ist das Netzwerkgerät (Router usw.) eingeschaltet? Falls das Netzwerkgerät bereits eingeschaltet ist, schalten Sie es aus und dann wieder ein.
  • Seite 27  Der WEP-Schlüssel wird nicht automatisch angezeigt  Informationen erhalten Sie im Handbuch für den Zugriffspunkt, oder wenden Sie sich an den Hersteller. Herstellen der Verbindung zum Zugriffspunkt fehlgeschlagen. (Failed to connect to the access point.)  Vergewissern Sie sich, dass der WEP-Schlüssel, der für den Zugriffspunkt eingegeben wurde, richtig ist. Legen Sie außerdem die Verwendung von WEP-Schlüsselnummer 1 fest, wenn WEP-Schlüsselnummer 2, 3 oder 4 des Zugriffspunkts verwendet wird, oder wählen Sie eine WEP-Schlüsselnummer aus, indem Sie die Einstellungen für die drahtlose Verbindung direkt am Drucker eingeben.
  • Seite 28 Das Gerät kann in folgenden Fällen u.U. keine Verbindung zum Netzwerk herstellen:  Wenn die DHCP-Funktion des Zugriffspunkts inaktiv ist, aktivieren Sie die DHCP-Funktion, oder geben Sie die IP- Adresse (nur IPv4) des Druckers an, und konfi gurieren Sie die Einstellungen für die drahtlose Verbindung erneut. Stellen Sie außerdem sicher, dass die ausgewählte WEP-Schlüsselnummer und der eingegebene WEP-Schlüssel richtig sind.
  • Seite 29 WPA/WPA2  Die Passphrase wird nicht automatisch angezeigt  Informationen erhalten Sie im Handbuch für den Zugriffspunkt, oder wenden Sie sich an den Hersteller. Herstellen der Verbindung zum Zugriffspunkt fehlgeschlagen. (Failed to connect to the access point.)  Vergewissern Sie sich, dass die Passphrase, die für den Zugriffspunkt eingegeben wurde, richtig ist. Wenn das Problem nicht behoben werden kann, liegt möglicherweise eine andere Ursache vor.
  • Seite 30 Um die erweiterte Einrichtung erneut auszuführen  1. Drücken Sie die Taste MENÜ (MENU) (A). 2. Wählen Sie mit den Tasten (B) WLAN-Einrichtg. (WLAN setup) aus, und drücken Sie dann die Taste...
