5.2.11 Querrohr bei Kettenhalterung der Armatur ohne Hauptrohr
montieren

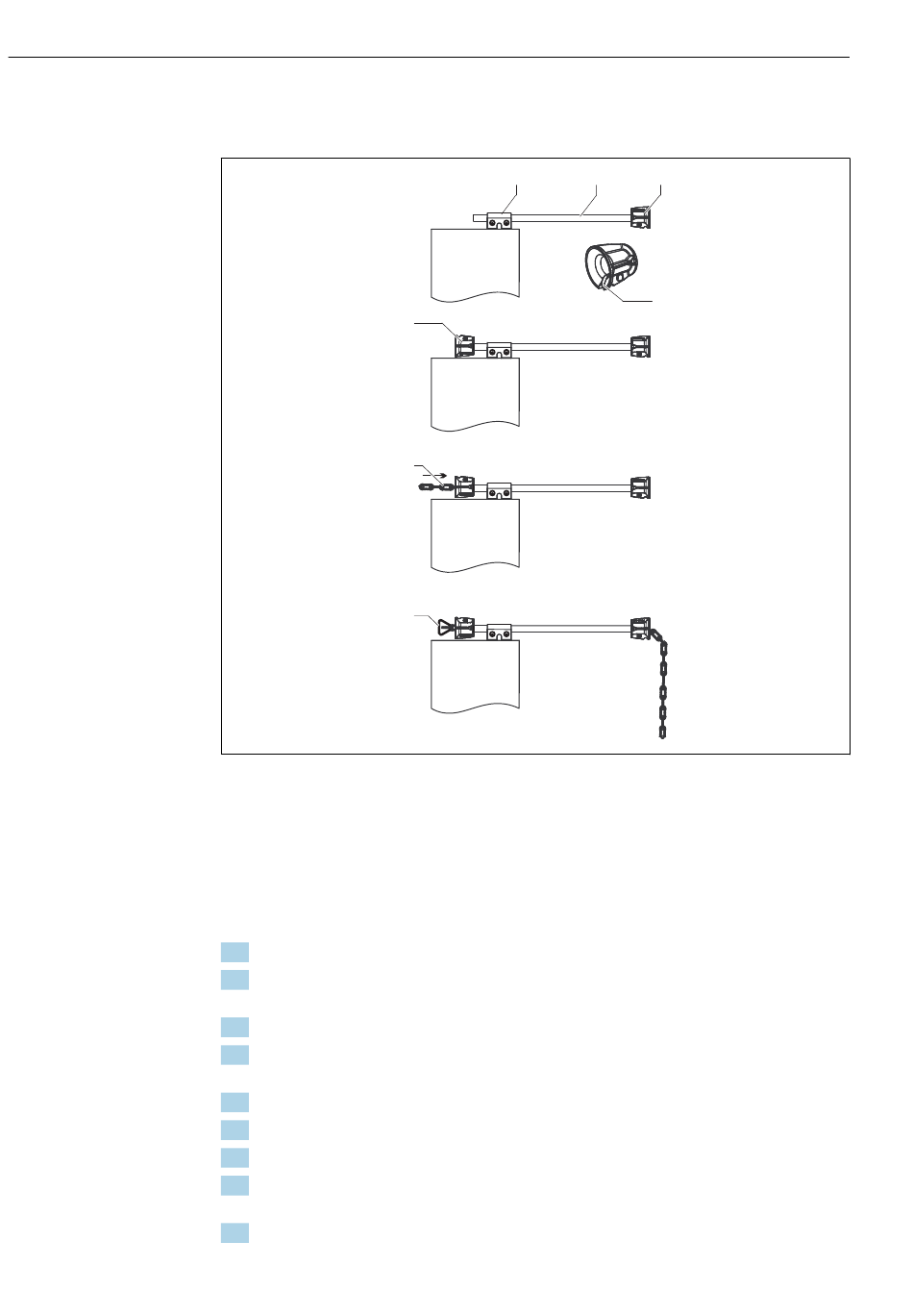

 18 Installation auf Mauerkrone
1 Flanschklemmstück
2 Querrohr
3 Multifunktionsklemmring (Beckenseite), Schlitz nach oben
4 Multifunktionsklemmring (Standseite), Schlitz nach unten
5 Kette
6 Dreieckkarabiner
7 Schlitz im Multifunktionsklemmring
1. Klemmsteine am Flanschklemmstück justieren →  15.
2. Multifunktionsklemmring an ein Ende des Querrohrs mit der trichterförmigen Seite
nach außen montieren →  6,  15.
3. Querrohr durch das Flanschklemmstück schieben.
4. Den zweiten Multifunktionsklemmring an das andere Ende des Querrohrs mit der
trichterförmigen Seite nach außen montieren.
5. Kette durch das Querrohr führen.
6. Kette mit dem Dreieckkarabiner sichern.
7. Querrohr ausrichten.
8. Darauf achten, dass an der Beckenseite beim Multifunktionsklemmring der Schlitz
nach oben zeigt und der Schlitz bei der Standseite nach unten.
9. Klemmschrauben festziehen.
1
4
5
6
Flexdip CYH112
3
2
7
