5.2.12

Pendelhalterung auf der Mauerkrone montieren

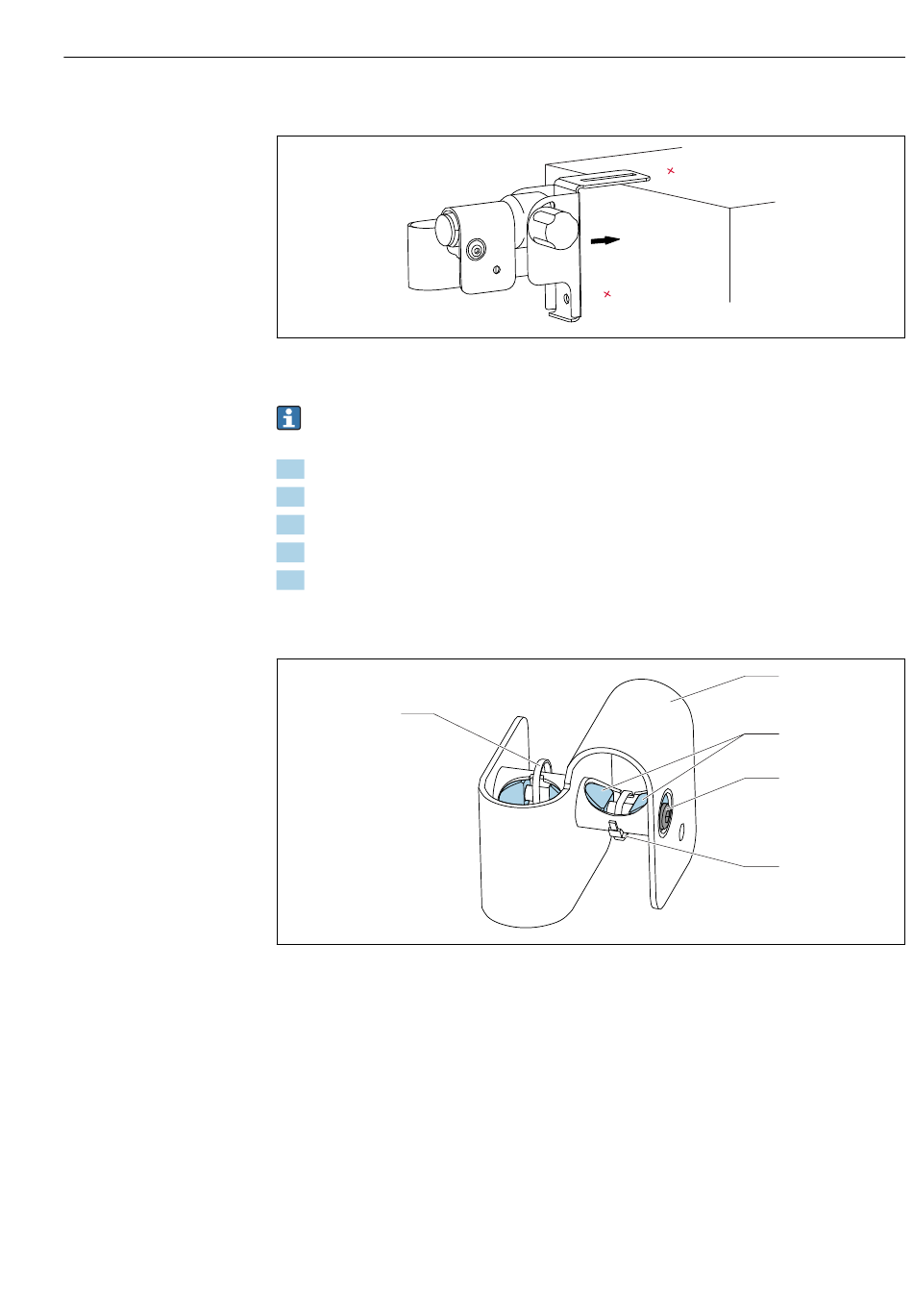

 19 Pendeladapter auf einer Mauerkrone montieren
Verbundanker M10 zur Montage der Pendelhalterung auf einer Mauerkrone verwen-
den.
1. Am Boden die Befestigungspunkte für die Pendelhalterung einzeichnen.
2. Befestigungslöcher mit einem 12mm-Bohrer bohren.
3. Die 2 Verbundanker installieren.
4. Pendelhalterung festschrauben.
5. Pendelhalterung mit einem Erdungskabel (≥ 4 mm² (≥12 AWG)) erden.
5.2.13

Schnellspanner montieren

4
 20 Kreuzklemmstück
1 Kreuzklemmstück
2 Klemmsteine
3 Klemmschraube
4 Klettkabelbinder
Montage
A0038917
1
2
3
4
A0038430
