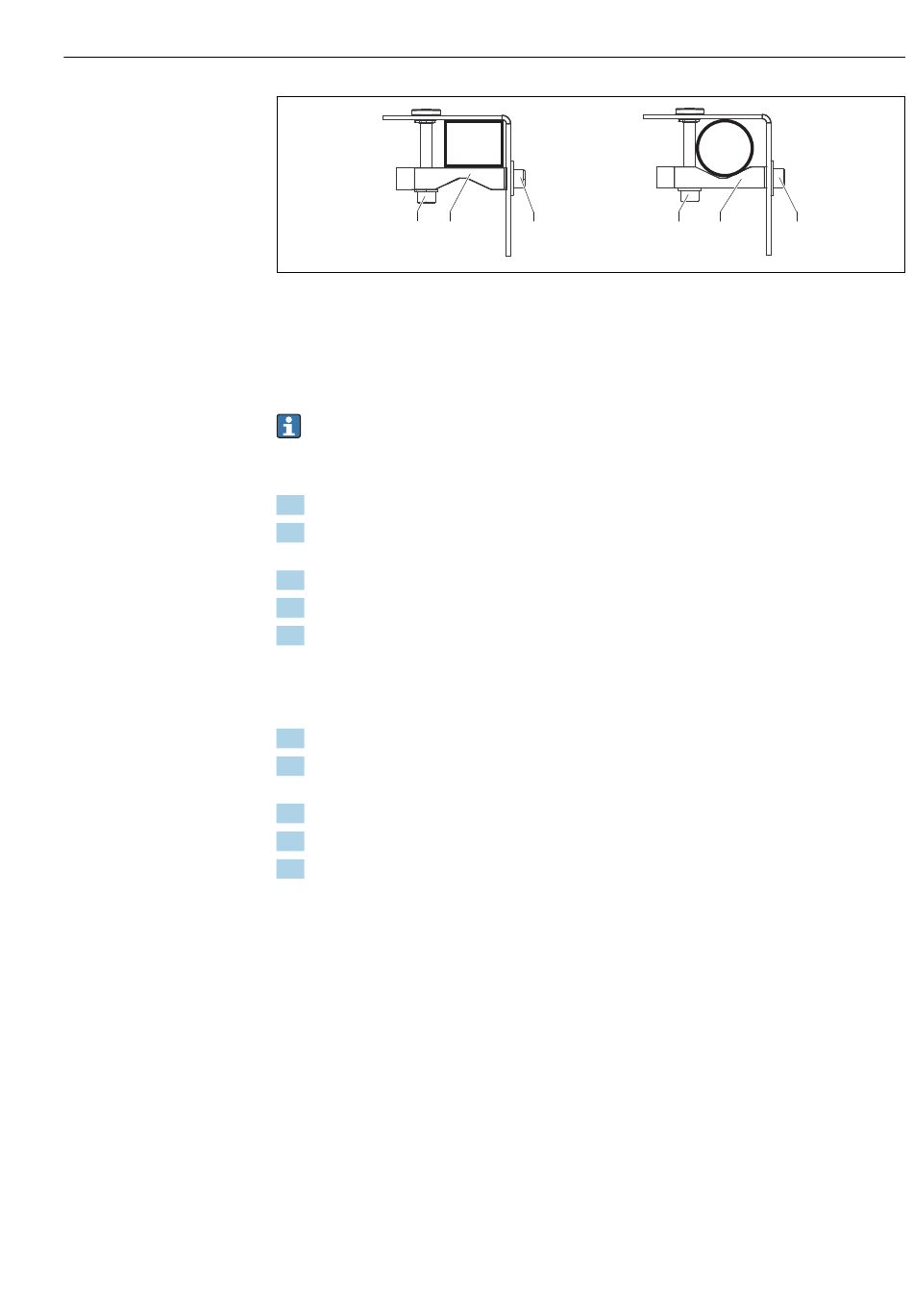

 14 Halterung am Träger anbringen
1 Montage an rechteckigem Träger
2 Montage an rundem Träger
3 Halteschraube
4 Halteschraube in Klemmbacke
Die Klemmbacke bei rechteckigen Trägern mit dem Keil nach außen, bei runden Trä-
gern nach innen, montieren.
Halterung montieren:
1. Halteschrauben locker einschrauben.
2. Klemmbacke gegen den Träger drücken. Darauf achten, dass die Klemmbacke paral-
lel zur Halterung ausgerichtet ist.
3. Halteschraube (Pos. 4) festziehen.
4. Halteschraube (Pos. 3) nahe am Träger positionieren.
5. Halteschraube (Pos. 3) festziehen.
5.2.8 Querrohr auf Geländer oder Mauerkrone bei Festeinbau der
Armatur montieren
1. Klemmsteine am Kreuzklemmstück und am Flanschklemmstück justieren →  15.
2. Kreuzklemmstück für die Armatur auf dem Querrohr montieren. Darauf achten, dass
die geschlossenen Seiten nach oben und zum Becken zeigen →  16.
3. Querrohr durch das Flanschklemmstück schieben.
4. Halterung ausrichten.
5. Klemmschrauben festziehen.
