Betriebsschalterplatine

Entfernen der Netzschalterplatine

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Rufen Sie den Servicemodus
3. Entfernen Sie die Bodenabdeckung.
4. Entfernen Sie den GPU-Lüfter.
5. Entfernen Sie den Kühlkörper.
Info über diese Aufgabe

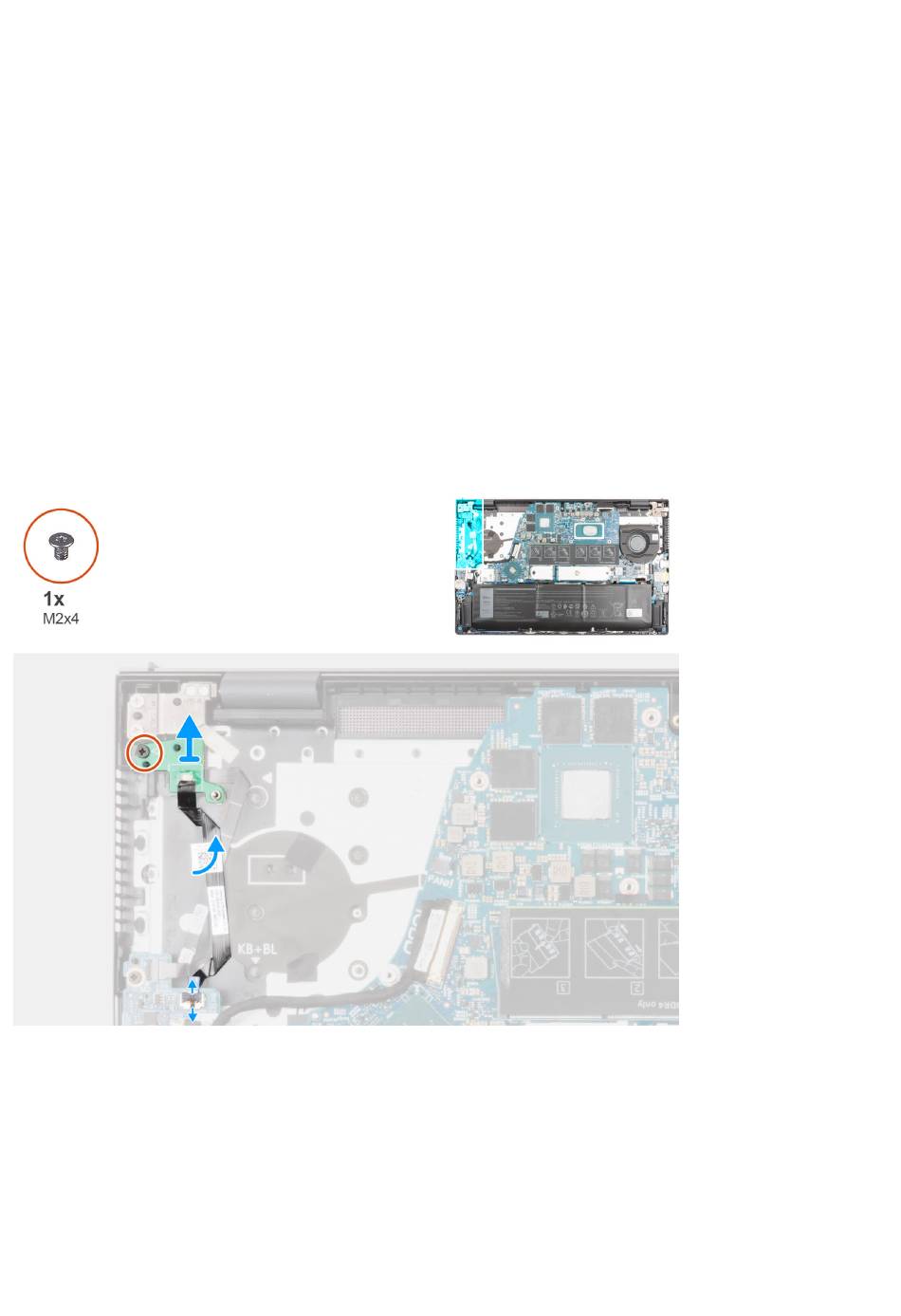

Die nachfolgenden Abbildungen zeigen die Position der Betriebsschalterplatine und bieten eine visuelle Darstellung des Verfahrens zum
Entfernen.
Schritte
1. Trennen Sie das Netzschalterkabel von der I/O-Platine.
2. Lösen Sie das Klebeband, mit dem das Netzschalterkabel an der Handauflagen- und Tastaturbaugruppe befestigt ist.
3. Entfernen Sie die Schraube (M2x4), mit der die Netzschalterplatine mit dem Kabel an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
4. Heben Sie die Netzschalterplatine mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus.
