Betriebsschalterplatine
Entfernen der Betriebsschalterplatine
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie folgende Komponenten:
a)
Akku
b)
Optisches Laufwerk
c)
Tastatur
d)
Bodenabdeckung
3. So entfernen Sie die Betriebsschalterplatine:

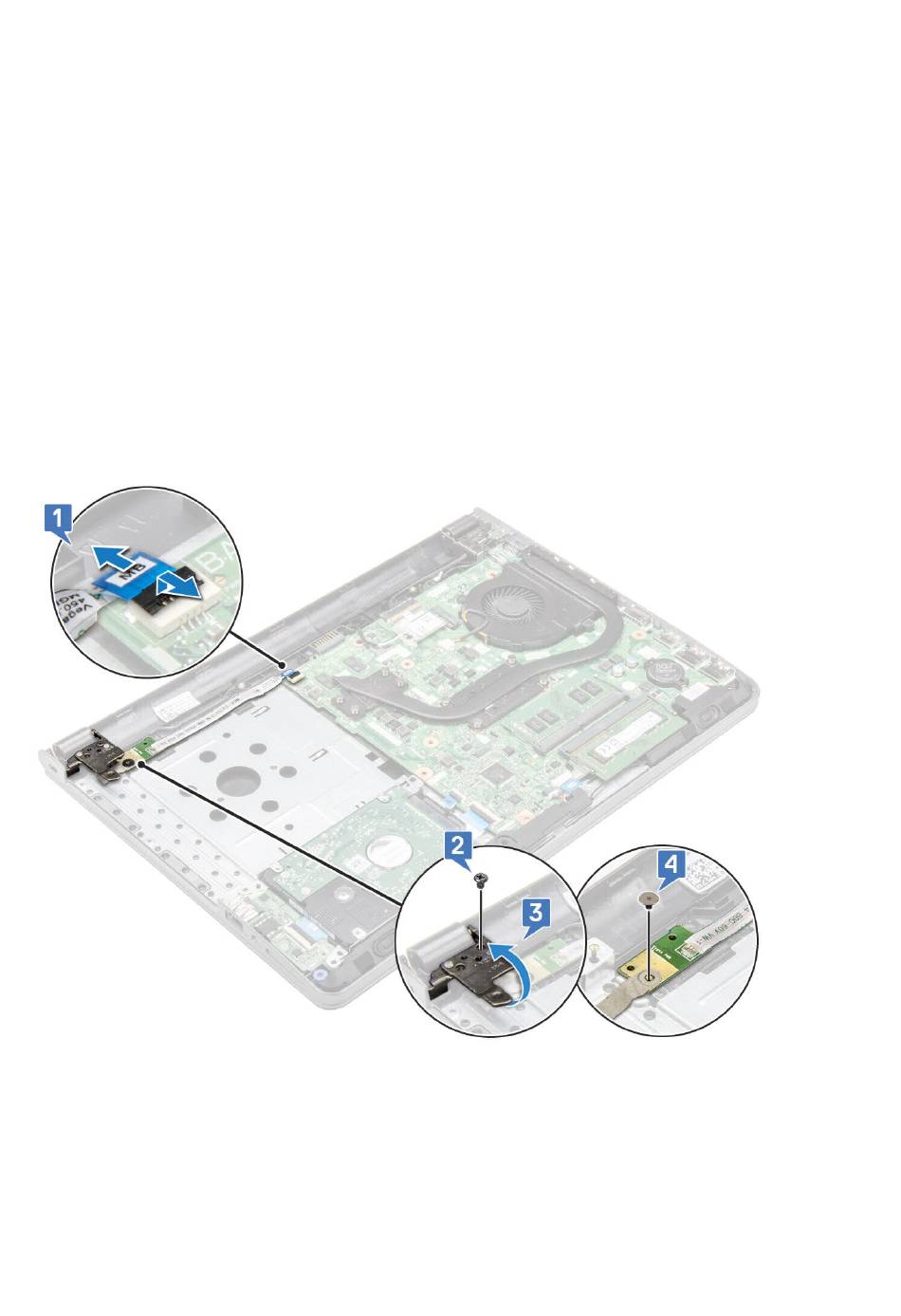

a) Trennen Sie das Kabel der Systemplatine vom Computer [1].
b) Entfernen Sie die Bildschirmscharnier-Schrauben (M2.5x8) vom Computer [2].
c) Drehen Sie das Bildschirmscharnier um, um die Netzschalterplatine unter dem Scharnier offenzulegen [3].
d) Entfernen Sie die Schraube M2x2 (großer Kopf 07), mit der die Netzschalterplatine am Gehäuse befestigt ist [4].
e) Trennen Sie das Kabel der Systemplatine vom Gehäuse und ziehen Sie das Klebeband ab, mit dem die Netzschalterplatine
befestigt ist.
f) Schieben Sie die Netzschalterplatine aus dem Gehäuse.
Einbauen der Betriebsschalterplatine
1. Platzieren Sie die Betriebsschalterplatine auf dem Gehäuse.
2. Befestigen Sie das Klebeband, mit dem die Betriebsschalterplatine befestigt wird.
3. Befestigen Sie die Systemplatine am Gehäuse.
4. Setzen Sie die Betriebsschalterplatine ein und ziehen Sie die Schraube fest.
5. Verbinden Sie das Kabel der Systemplatine mit der Betriebsschalterplatine.
