Einbauen der Netzschalterplatine
Info über diese Aufgabe

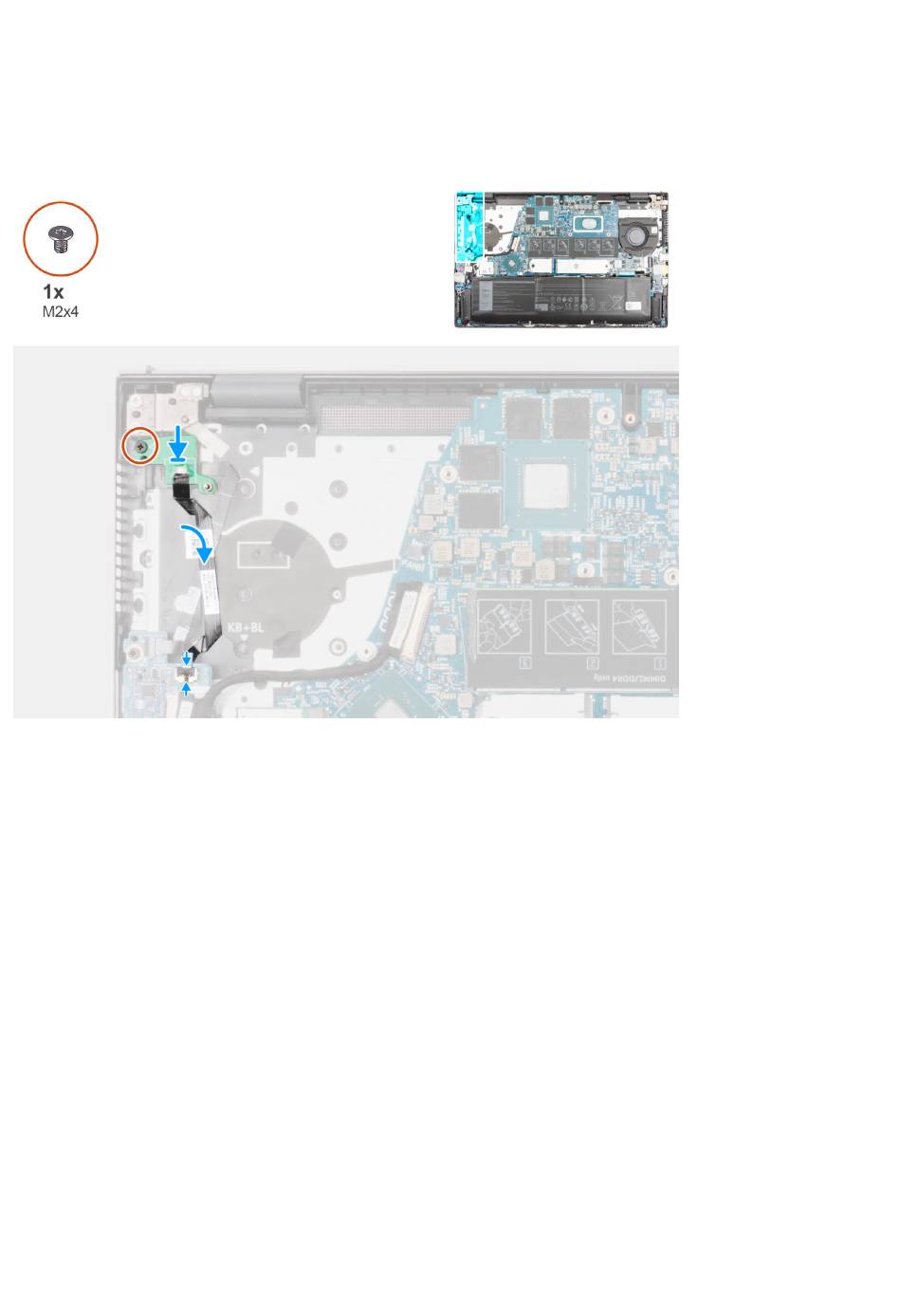

Die nachfolgenden Abbildungen zeigen die Position der Netzschalterplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Platzieren Sie die Netzschalterplatine zusammen mit dem Kabel mithilfe der Führungsstifte auf der Handballenstützen- und
Tastaturbaugruppe.
2. Bringen Sie die Schraube (M2x4) an, mit der die Netzschalterplatine mit dem Kabel an der Handballenstützen- und Tastaturbaugruppe
befestigt wird.
3. Verbinden Sie das Netzschalterkabel mit der I/O-Platine.
Nächste Schritte
1. Bauen Sie den
Kühlkörper
2. Bauen Sie den
GPU-Lüfter
3. Bringen Sie die
Bodenabdeckung
4. Beenden Sie den Servicemodus.
5. Befolgen Sie die Anweisungen unter
Betriebsschalter mit optionalem Fingerabdruckleser
Entfernen des Netzschalters mit optionalem Fingerabdruckleser
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
50
Entfernen und Einbauen von Komponenten
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
