Seite 25: Einleitung

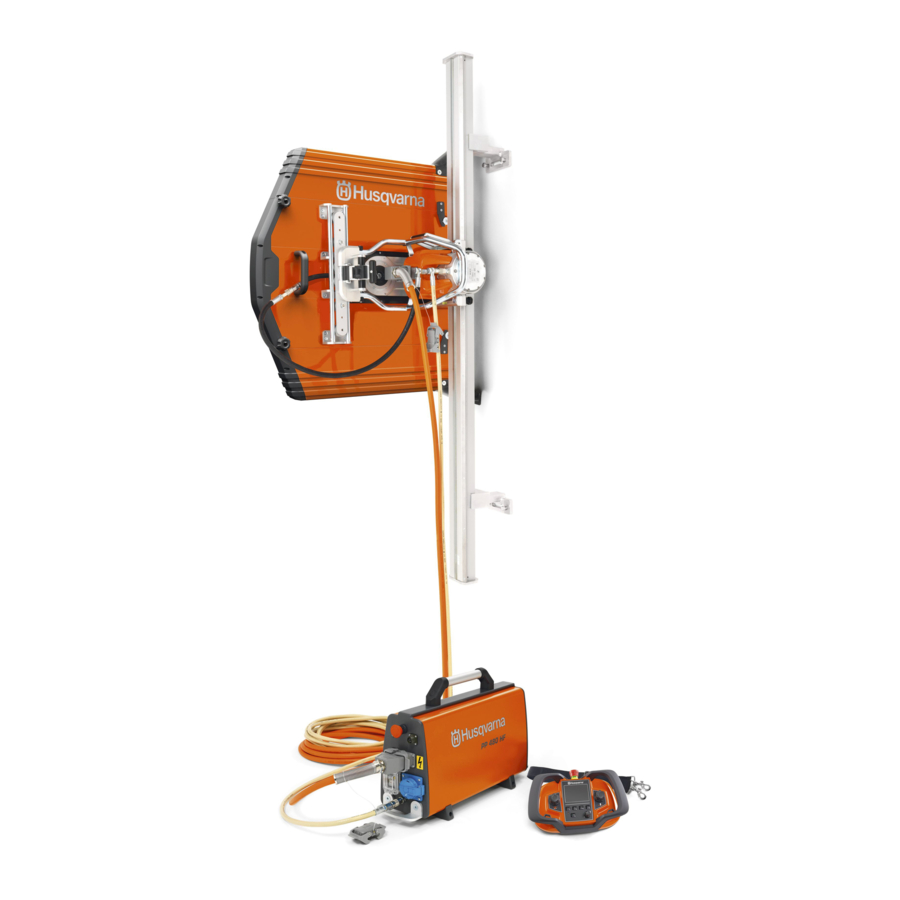

Wartung................ 44 Einleitung Gerätebeschreibung Hinweis: Der Betrieb des Geräts kann durch nationale Vorschriften eingeschränkt werden. Husqvarna WS 482 HF ist eine Wandsäge mit einem Elektromotor. Verwendungszweck Dieses Gerät ist zum Sägen von harten Materialien wie Stahlbeton, Stein und Ziegel bestimmt. Geräteübersicht 1. -
Seite 26: Geräteübersicht, Fernbedienung
5. Schutzabdeckung 16. Verbinder 6. Baugruppe Handgriff/Klingenschutz 17. Wandhalterung 7. Wasserschlauch 18. Spurhalter 8. Schlauchanschluss, Wassereinlass 19. Sägeschlitten 9. Motor 20. Sperrgriff 10. Äußerer Klingenflansch 21. Schiene 11. Innere Klingenflanschscheibe 22. Bürste 12. Klingenschutzführung 23. Werkzeugsatz 13. Klingenschutz 24. Bedienungsanleitung 14. -
Seite 27: Sicherheit
Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller ® zugelassen sind. • ein Zubehörteil mit dem Gerät verwendet wird, das Husqvarna AB, 561 82 Huskvarna, Sweden nicht vom Hersteller stammt oder nicht vom PRODUCT No. TYPE Hersteller zugelassen ist. •... -
Seite 28: Elektrische Sicherheit
• Betreiben Sie Elektrowerkzeuge niemals an Orten, Unaufmerksamkeit zu schweren Verletzungen an denen Explosionsgefahr besteht, z. B. in der führen. Nähe von leicht entzündlichen Flüssigkeiten, Gasen • Tragen Sie eine persönliche Schutzausrüstung. oder Staubansammlungen. Bei der Arbeit mit Tragen Sie stets einen Augenschutz. Elektrowerkzeugen kann es zu Funkenbildung Schutzausrüstung wie Atemschutzmaske, kommen, wodurch sich Staub oder Dämpfe... -
Seite 29: Sicherheitshinweise Für Wandsägen
bevor Sie Einstellungen vornehmen, Zubehörteile Strom setzen und dem Bediener einen Stromschlag austauschen oder das Elektrowerkzeug verstauen. versetzen. Solche präventiven Sicherheitsmaßnahmen • Tragen Sie beim Diamantsägen einen Gehörschutz. verhindern den unbeabsichtigten Start des Lärm kann zu Hörverlust führen. Elektrowerkzeugs. • Wenn das Diamantrad klemmt, hören Sie auf, •... -
Seite 30: Sicherheitshinweise Für Den Betrieb
Sicherheitsvorrichtungen durch. Wenn die führen. Sicherheitsvorrichtungen defekt sind, wenden Sie • Stoppen Sie den Motor, und trennen Sie das sich an Ihre Husqvarna -Servicewerkstatt. Netzkabel, bevor das Gerät angehoben oder bewegt Klingenschutz wird. Der Klingenschutz hält Staub vom Bediener fern und Persönliche Schutzausrüstung... - Seite 31 Stellen Sie sicher, dass die Endanschläge an den Schienenenden befestigt sind. Siehe Geräteübersicht auf Seite 25 . Antriebsaggregat Maschinen-Stopptasten Das Husqvarna Antriebsaggregat wird zur Betätigung Die Maschinen-Stopptasten am Antriebsaggregat und des Geräts verwendet. auf der Fernbedienung senken die Drehzahl des angeschlossenen Elektrowerkzeugs. Die Maschinen- WARNUNG: Trennen Sie das Gerät...
-
Seite 32: Montage
So prüfen Sie die Maschinen-Stopptasten 4. Drücken Sie die Maschinen-Stopptaste am Antriebsaggregat, um das Sägeblatt/den Draht 1. Drehen Sie die Maschinen-Stopptaste auf dem anzuhalten. Antriebsaggregat im Uhrzeigersinn, um 5. Stellen Sie sicher, dass die Betriebsanzeige am sicherzustellen, dass sie nicht arretiert ist. Gerät erlischt. -
Seite 33: So Montieren Sie Die Wandhalterungen
So montieren Sie die Wandhalterungen 3. Stellen Sie den Abstand zwischen der Schnittlinie und den Wandhalterungen ein. Der Abstand 1. Markieren Sie die Schnittlinie, und markieren Sie die zwischen der Kante und der Innenfläche des Expanderschraubenlöcher (A) = 165 mm (6,5 Zoll) Schnittes muss (B) = 89 mm/3,5 Zoll betragen. -
Seite 34: So Montieren Sie Die Klinge
3. Verwenden Sie den Stift, um den Griff zu sperren. 4. Hängen Sie die Klinge mit dem Klingenflansch und der inneren Klingenflanschscheibe an den Trennarm. So montieren Sie die Klinge 5. Drehen Sie die innere Klingenflanschscheibe vorsichtig, bis sie sich in eine der Spuren im WARNUNG: Trennen Sie das Gerät Schwenkarm bewegt. - Seite 35 2. Stellen Sie sicher, dass die Sägeeinheit nicht auf 7. Entfernen Sie die 6 Stopfen von den M8- oder M10- den Schienen montiert ist. Wenn das Gerät über Schraubengewinden an der einen Transportwagen verfügt, legen Sie die Trennscheibenflanschnabe. Sägeeinheit auf den Transportwagen. 3.
- Seite 36 9. Montieren Sie die bündige Trennscheibe an der 3. Stellen Sie sicher, dass der Trennarm vertikal ist. Trennscheibenflanschnabe. Heben Sie den Klingenschutz über die Klinge, und hängen Sie den Schutz in den Klingenschutzhalter am Gerät. Stellen Sie sicher, dass die Laufschienen des Klingenschutzes in die Schlitze der Wassereinheit montiert sind.
-
Seite 37: So Demontieren Sie Das Gerät
Wenn das Gerät über einen Transportwagen verfügt, ACHTUNG: Verwenden Sie das Gerät legen Sie alle demontierten Teile auf den nur mit einem anerkannten Husqvarna Transportwagen. Antriebsaggregat. 1. Ziehen Sie das Netzkabel zwischen Schneideinheit und Antriebsaggregat ab. Bringen Sie die Deckel an 1. - Seite 38 So stellen Sie die Führungsräder ein 3. Drehen Sie die Nockenwellen mit einem 22-mm- Schraubenschlüssel, bis die Führungsräder die 1. Lösen Sie die 2 M10-Schrauben mit einem 8-mm- Schiene berühren. Inbusschlüssel (A). 4. Fixieren Sie die Nockenwelle mit einem 22-mm- Schraubenschlüssel, und ziehen Sie die Mutter mit einem 16-mm-Schraubenschlüssel an.
-
Seite 39: So Schneiden Sie Betonblöcke
3. Ziehen Sie die 2 Anschlagschrauben mit einem 3- 4. Schneiden Sie den Betonblock in der folgenden mm-Inbusschlüssel (A) an. Reihenfolge. Die Abbildung zeigt den Arbeitsablauf, wenn Sie einen Betonblock in 3 Abschnitte 4. Schließen Sie den Sperrgriff, und stellen Sie sicher, unterteilen. -
Seite 40: So Wählen Sie Den Gang
Drehzahl der Trennscheibe auf Seite 47 . Funk mit dem Antriebsaggregat verbunden ist. Weitere Informationen zur Fernbedienung finden Sie 2. Wählen Sie auf der Fernbedienung „SET GEAR“ in der Betriebsanleitung des Husqvarna (GANG EINSTELLEN). Wählen Sie den Gang, der Antriebsaggregats. So starten Sie das am Gerät ausgewählt ist. -
Seite 41: So Bedienen Sie Die Fernbedienung
Klingenantriebsmodi auf Seite 39 . Weitere >>SET DRIVE MODE Informationen über die Modi „WIRE“ und CALIBRATE ARM? „CHAIN“. finden Sie in der Betriebsanleitung des BLADE STD Set arm according to Husqvarna Antriebsaggregats. image and push OK to 90° WIRE calibrate CHAIN >>SET DRIVE MODE... -
Seite 42: So Bedienen Sie Das Gerät
Längsbewegung: Der Drehknopf bewegt das Gerät entlang der Schiene. ON/OFF • Weitere Einstellungen und Funktionen der Fernbedienung entnehmen Sie der Husqvarna Antriebsaggregat-Betriebsanleitung. So bedienen Sie das Gerät So starten Sie das 1. Starten Sie das Gerät. Siehe Gerät auf Seite 40 . - Seite 43 Ende der Sägenut folgt, beginnen Sie den Schnitt vom anderen Ende aus. d) Wenn das Überschneiden nicht möglich ist, verwenden Sie den Kettenadapter WSC40. Wenden Sie sich an Ihren Husqvarna Händler vor Ort oder erhalten Sie Informationen zum Hinweis: Kettenadapter auf unserer Husqvarna Website.
-
Seite 44: Wartung
2. Schließen Sie die Wasserversorgung zum Gerät. ACHTUNG: Lassen Sie die Wenn das Kühlwasser auf „AUTO“ eingestellt ist, Klinge nicht ohne Druck in der stoppt die Wasserversorgung automatisch. Sägenut drehen. Dadurch wird die 3. Schalten Sie die Fernbedienung durch Drücken der Klinge stumpf. -
Seite 45: Fehlersuche
1. Demontieren Sie das Gerät. Siehe Servicemeldung angezeigt. Lassen Sie die Wartung Sie das Gerät auf Seite 37 . nur von einem zugelassenen Husqvarna Händler 2. Reinigen Sie die gesamte Ausstattung. Verwenden durchführen. Sie den Wasserschlauch, eine Bürste und ein Tuch. -
Seite 46: Technische Angaben
Technische Angaben Technische Daten Gewicht Sägewagen, kg/lbs 3,7/8,2 Sägeeinheit, kg/lbs 28/59,5 Klingenschutz 800 mm, kg/lbs 13/28,7 Klingenschutz 1000 mm, kg/lbs 16/35,3 Spur 1200 mm (47 Zoll) kg/lbs 9,5/20,9 Spur 2000 mm (79 Zoll) kg/lbs 19/41,9 Fernbedienung, mit Akku, ohne Tragegurt, kg/lb 2,4/1,1 Klingengröße Klingengröße –... -
Seite 47: Empfohlene Drehzahl Der Trennscheibe
Empfohlene Drehzahl der Wenn Sie mit einem Klingenmaß von 800 mm/32 Zoll oder mehr schneiden, wird empfohlen, Gang 1 zu Trennscheibe verwenden. Wenden Sie sich an Ihren Husqvarna Händler vor Ort, um weitere Informationen über WARNUNG: Eine höhere als die... -
Seite 48: Gerätemaße
Gerätemaße ON/OFF Höhe, mm/Zoll 473/17,3 Länge, mm/Zoll 285/11,2 Länge, mm/Zoll 440/17,3 Höhe, mm/Zoll 191/7,5 Breite, mm/Zoll 269/10,6 Breite, mm/Zoll 124/4,9 1675 - 001 - 11.06.2021... -
Seite 49: Eu-Konformitätserklärung
EU-Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: 46 36 146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Wandsäge Marke Husqvarna Typ/Modell WS 482 HF Identifizierung Seriennummern ab 2021 Erfüllt die folgenden EU-Vorschriften und -Richtlinien: Richtlinie/Vorschrift Beschreibung 2006/42/EG „Maschinenrichtlinie“... - Seite 98 1675 - 001 - 11.06.2021...
