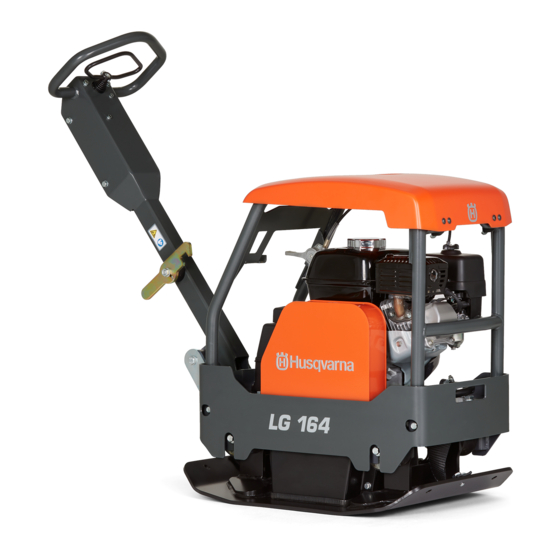

Husqvarna LG 164 Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Baumaschinen und Baugeräten
  5. LG 164
  6. Bedienungsanweisung

Husqvarna LG 164 Bedienungsanweisung

Bodenverdichtungsgeräte
Vorschau ausblenden Andere Handbücher für LG 164:
Inhaltsverzeichnis

Werbung

Quicklinks

LG 164, LG 204
DE
Bedienungsanweisung
2-32

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna LG 164

Inhaltszusammenfassung für Husqvarna LG 164

  • Seite 1 LG 164, LG 204 Bedienungsanweisung 2-32...

  • Seite 2: Inhaltsverzeichnis

    Einleitung................ 2 Transport, Lagerung und Entsorgung......23 Sicherheit................6 Technische Angaben............ 27 Betrieb................11 EG-Konformitätserklärung..........32 Wartung................ 16 Einleitung Geräteübersicht (LG 164) 1. Betriebsanleitung 6. Ölstopfen für das Exzenterelement 2. Griff 7. Exzenterelement 3. Verriegelungshebel für den Griff 8. Sicherheitsschlaufen 4. Typenschild 9.

  • Seite 3: Geräteübersicht (Lg 204)

    Geräteübersicht (LG 204) 1. Zündschlüssel, nur bei Hatz-Motor mit Elektrostart 7. Typenschild 2. Griff 8. Exzenterelement 3. Gashebel 9. Ölstopfen für das Exzenterelement 4. Hydrauliköltank 10. Sicherheitsschlaufen 5. Antivibrationseinheiten 11. Sicherheitsrahmen 12. Montagehaken Hinweis: Es befinden sich außerdem 13. Verriegelungshebel für den Griff 6 Antivibrationseinheiten zwischen Griff und 14.

  • Seite 4: Übersicht Über Den Motor

    Übersicht über den Motor Honda Hatz Symbole auf dem Gerät 1. Schalldämpfer 2. Kraftstofftank Gehen Sie vorsichtig vor, und verwenden 3. Kraftstofftankdeckel Sie das Gerät ordnungsgemäß. Dieses 4. Zündkerze Gerät kann schwere oder tödliche 5. Luftfilter Verletzungen des Bedieners oder anderer 6.

  • Seite 5: Typenschild

    Gerät vorwärts bewegen. Kraftstoff: Bleifreies Benzin mit maximal 10 % Ethanol. Nur Dieselkraftstoff mit extrem niedrigem Gerät rückwärts bewegen. Schwefelanteil. Manueller Starter. Hinweis: Sonstige Symbole/Aufkleber auf dem Gerät beziehen sich auf spezielle Elektrostart. Zertifizierungsanforderungen, die in bestimmten Ländern gelten. Typenschild Hydraulikölstand.

  • Seite 6: Allgemeine Sicherheitshinweise

    Sicherheit Sicherheitsdefinitionen • Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen Warnungen, Vorsichtsmaßnahmen und Hinweise oder Medikamenten stehen. werden verwendet, um auf besonders wichtige Teile der • Lassen Sie immer Vorsicht walten, und arbeiten Sie Bedienungsanleitung hinzuweisen.

  • Seite 7: Vibrationen Sicherheit

    • Bevor Sie sich vom Gerät entfernen, schalten Sie • Warten und betreiben Sie das Gerät gemäß den den Motor ab und vergewissern Sie sich, dass keine Anweisungen der Bedienungsanleitung, um einen Gefahr eines versehentlichen Starts besteht. vorschriftsmäßigen Vibrationspegel sicherzustellen. •...

  • Seite 8: Lärm - Sicherheit

    • Um den Geräuschpegel auf einem Minimum zu Sicherheitsvorrichtungen defekt sind, wenden Sie halten, warten und betreiben Sie das Gerät gemäß sich an Ihre Husqvarna-Servicewerkstatt. den Anweisungen der Bedienungsanleitung • Überprüfen Sie den Schalldämpfer auf Schäden und Ein-/Ausschalter für den Motor Defekte.

  • Seite 9: Sicherer Umgang Mit Kraftstoff

    Seite und 6 zwischen Griff und Motorplatte. • Atmen Sie die Kraftstoffdämpfe nicht ein. Die Kraftstoffdämpfe sind giftig und können Modell LG 164: Verletzungen verursachen. Achten Sie auf ausreichende Belüftung. • Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.

  • Seite 10: Sicherer Umgang Mit Akkus

    Es besteht die Gefahr, dass das Gerät umkippt, deformiert oder beschädigt ist, wenden Sie wenn Sie es an Kanten bedienen. Halten Sie stets sich an eine zugelassene Husqvarna mindestens ⅔ des Geräts auf einer Fläche, die Servicewerkstatt. ausreichend stabil ist für das Gewicht des Geräts.

  • Seite 11: Betrieb

    Hydrauliksystem kann verursachen, dass Verletzungsgefahr durch Herunterfallen des sich das Gerät beim Motorstart plötzlich Griffs. bewegt. 1. Halten Sie den Griff fest. So starten Sie das Gerät (LG 164, Honda) 1. Öffnen Sie das Kraftstoffventil. 1114 - 001 - 25.02.2020...
  • Seite 12 2. Stellen Sie den Gashebel in die Leerlaufposition. 8. Öffnen Sie langsam den Choke-Hebel, bis er vollständig geöffnet ist. 3. Bringen Sie den Choke-Hebel in die richtige 9. Lassen Sie den Motor 2 bis 3 Minuten im Leerlauf Position. laufen. 10.

  • Seite 13: So Stoppen Sie Das Gerät (Honda)

    Umgebungstemperatur hoch ist. So stoppen Sie das Gerät (Honda) 4. Stellen Sie den ON/OFF-Schalter für den Motor auf 1. Stellen Sie den Gashebel in die Leerlaufposition. a) LG 164: 5. Ziehen Sie langsam am Startseilhandgriff, bis Sie Widerstand spüren. b) LG 204: 6.
  • Seite 14 So starten Sie das Gerät (LG 164, Hatz) So starten Sie das Gerät manuell (LG 204, Hatz) 1. Stellen Sie den Gashebel in die Leerlaufposition. 1. Stellen Sie den Gashebel in die Leerlaufposition. 2. Ziehen Sie langsam am Startseilhandgriff, bis Sie Widerstand spüren.

  • Seite 15: So Starten Sie Das Gerät Per Elektrostart (Lg 204, Hatz)

    4. Stellen Sie den Gashebel in die Stellung für Stop. Dadurch wird der Motor abgestellt, sofern er manuell gestartet werden kann. a) (LG 164, Hatz): 2. Drehen Sie den Zündschlüssel in die Zündstellung (A). Die Anzeigen für Akkuladung und Öldruck leuchten auf (B).

  • Seite 16: Wartungsplan

    • Um das Gerät vorwärtslaufend zu bedienen, • Um das Gerät rückwärtslaufend zu bedienen, bewegen Sie den Bedienhebel ganz nach vorn und bewegen Sie den Bedienhebel ganz nach hinten und lassen ihn los. lassen ihn los. • Um die Bewegung des Geräts zu stoppen, bewegen Sie den Bedienhebel in kleinen Schritten in die entgegengesetzte Richtung, bis das Gerät angehalten hat.
  • Seite 17 Allgemeine Gerätewartung Vor jedem Wöchent- Monatlich Gebrauch, lich, alle Jährlich, alle alle alle 10 Be- 100 Be- 500 Stun- 250 Stun- triebsstun- triebsstun- Alle Gummischläuche und Gummielemente auf Beschä- digungen prüfen. Ggf. ersetzen. Hydraulikölstand prüfen. Akku täglich prüfen. Öl im Exzenterelement wechseln. Hydrauliköl wechseln.

  • Seite 18: So Reinigen Sie Das Gerät

    Motorwartung, Hatz Vor jedem Nach den Jährlich, alle Gebrauch, Alle 250 Be- ersten 500 Be- alle 10 Be- triebsstun- 20 Betriebs- triebsstun- triebsstun- stunden Kraftstoff- und Motorölstand prüfen. Motorkühlrippen reinigen. Luftfilter reinigen. Luftfilter austauschen. Ablassventil für den Luftfilter prüfen. Gilt nur für Motoren mit Zyklonvorreiniger.

  • Seite 19: So Prüfen Sie Den Motorölstand

    So wechseln Sie das Motoröl (LG 164, 5. Ziehen Sie lose Schrauben und Muttern fest. Hatz) So prüfen Sie den Motorölstand Wenn der Motor kalt ist, starten Sie den Motor für 1 bis 2 1. Entfernen Sie den Öltankdeckel mit Messstab.

  • Seite 20: So Reinigen Oder Ersetzen Sie Den Luftfilter (Lg 164, Honda)

    So reinigen oder ersetzen Sie den Luftfilter So reinigen oder ersetzen Sie den Luftfilter (LG 164, Honda) (LG 164, Hatz) WARNUNG: Reinigen Sie den Luftfilter nicht WARNUNG: Reinigen Sie den Luftfilter nicht mit Druckluft. Dadurch wird der Luftfilter mit Druckluft. Dadurch wird der Luftfilter beschädigt und das Risiko, dass Sie...

  • Seite 21: So Wechseln Sie Das Öl Im Exzenterelement

    So wechseln Sie das Öl im Exzenterelement 1. Entfernen Sie die Ölablassschraube für das Exzenterelement und schließen Sie einen Schlauch a) LG 164: 3. Überprüfen Sie dem Keilriemen auf Beschädigung und Verschleiß. Ersetzen Sie den Keilriemen bei Bedarf. b) LG 204: 2.

  • Seite 22: Hydrauliksystem

    Ladegerät mit konstanter Spannung, das Tuch und, falls erforderlich, ein geeignetes automatisch auf eine Erhaltungsladung umschaltet, Lösungsmittel. wenn der Akku vollständig geladen ist. Wenden Sie sich an Ihren Husqvarna-Händler für Informationen ACHTUNG: Reinigen Sie die zum richtigen Akkuladegerät. Ölablassschraube und den umliegenden •...

  • Seite 23: Transport, Lagerung Und Entsorgung

    So wechseln Sie das Hydrauliköl 2. Verwenden Sie eine Ölablasspumpe, um das Hydrauliköl aus dem Hydrauliköltank abzulassen. WARNUNG: Gefahr von Brandverletzungen. 3. Reinigen Sie die Öffnung des Hydrauliköltanks. Das Hydrauliköl wird beim Betrieb des 4. Tauschen Sie den Entlüftungsfilter (B) aus. Geräts heiß.
  • Seite 24 3. Haken Sie den Haken des Wagens in die Wagenschlaufe ein. 1. Stellen Sie die Breite des Wagens auf eine für das Gerät geeignete Breite ein. 4. Verriegeln Sie den Griff in aufrechter Position (A). a) Entfernen Sie die Schrauben, Muttern und Unterlegscheiben.

  • Seite 25: So Sichern Sie Das Gerät Mit Verzurrgurten Auf Einem Transportfahrzeug

    8. Schieben Sie das Gerät auf den Rädern umher. 2. Befestigen Sie die Hebevorrichtung an der Hebeöse. Ein Schild auf am Gerät gibt die korrekte Position an. WARNUNG: Verwenden Sie keine Metallhaken, Ketten oder sonstigen Hebezeuge mit scharfen Kanten, die die So heben Sie das Gerät an Hebeöse beschädigen können.

  • Seite 26: Entsorgung

    Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften. • Entsorgen Sie den Akku nicht über den Hausmüll. • Schicken Sie den Akku an eine Husqvarna- Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien. 1114 - 001 - 25.02.2020...

  • Seite 27: Technische Angaben

    Technische Angaben Technische Daten (LG 164) LG 164 Honda, manueller Start Hatz, manueller Start Nettogewicht, kg/lb 350 mm: 147/324 350 mm: 165/364 450 mm: 156/344 450 mm: 168/370 600 mm: 184/406 Betriebsgewicht (EN500, inkl. Öl, 350 mm: 148/326 350 mm: 166/366 ½...
  • Seite 28 Lärm- und Vibrationsemissionen, LG 164 Honda Hatz Gemessener Schallleistungspegel dB (A) Schallleistungspegel, garantiert L dB(A) Schalldruckpegel am Ohr des Bedieners, L , dB (A) 350 mm: 81,9 350 mm: 84,1 450 mm: 82,4 450 mm: 84 600 mm: 93 Vibrationspegel a...

  • Seite 29: Konformitätserklärung Für Geräusche Und Vibrationen

    LG 204 Honda, manueller Start Hatz, manueller Start Hatz, Elektrostart Akkukapazität, Ah Füllmenge Kraftstofftank, l/qts 3,1/3,3 3,6/3,8 3,6/3,8 Exzenterelement, l/qts 0,5/0,53 0,5/0,53 0,5/0,53 SAE 10W-30, API-Klas- SAE 10W-30, API-Klas- SAE 10W-30, API-Klas- Motoröl * se SJ se SJ se SJ Öl, Exzenterelement SAE 10W-30, API-Klas- SAE 10W-30, API-Klas-...
  • Seite 30 Geräteabmessungen (LG 164) Gewicht des Griffs, mm/in. 1069/42 Länge, inkl. Griff, mm/Zoll 1110/44 Kontaktbereich, Bodenplat- 0,103/1,11 / 0,13 Höhe, mm/Zoll 727/28,6 te, m /sq. ft. 2/1,42 Länge der Bodenplatte, Breite, mm/Zoll 350/13,8 oder mm/Zoll 654/25,7 450/17,7 oder 600/23,6 Länge mit eingeklapptem...
  • Seite 31 Geräteabmessungen (LG 204) Griffhöhe, Transportpositi- Länge mit eingeklapptem 1269/50,0 720/28,3 on, mm/Zoll Griff, mm/Zoll Griffhöhe, Betriebsposition, Länge, inkl. Griff, mm/Zoll 1126/44,3 1328/52,3 mm/Zoll Kontaktbereich, Bodenplat- Höhe, mm/Zoll 0,1735/1,8675 754/29,7 te, m /sq. ft. Länge der Bodenplatte, Breite, mm/Zoll 500/19,7 oder 703/27,7 mm/Zoll 600/23,6...

  • Seite 32: Eu-Konformitätserklärung

    EG-Konformitätserklärung EU-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Reversierbare Rüttelplatte Marke Husqvarna Typ/Modell LG 164, LG 204 Identifizierung Seriennummern ab 2019 die folgenden EU-Richtlinien und -Vorschriften erfüllt: Richtlinie/Vorschrift Beschreibung 2014/30/EG „über EMV-Richtlinie“...
  • Seite 33 1114 - 001 - 25.02.2020...
  • Seite 34 1114 - 001 - 25.02.2020...
  • Seite 35 1114 - 001 - 25.02.2020...
  • Seite 36 www.husqvarnacp.com Originalanweisungen 1140387-51 2020-03-05...
