9.1.

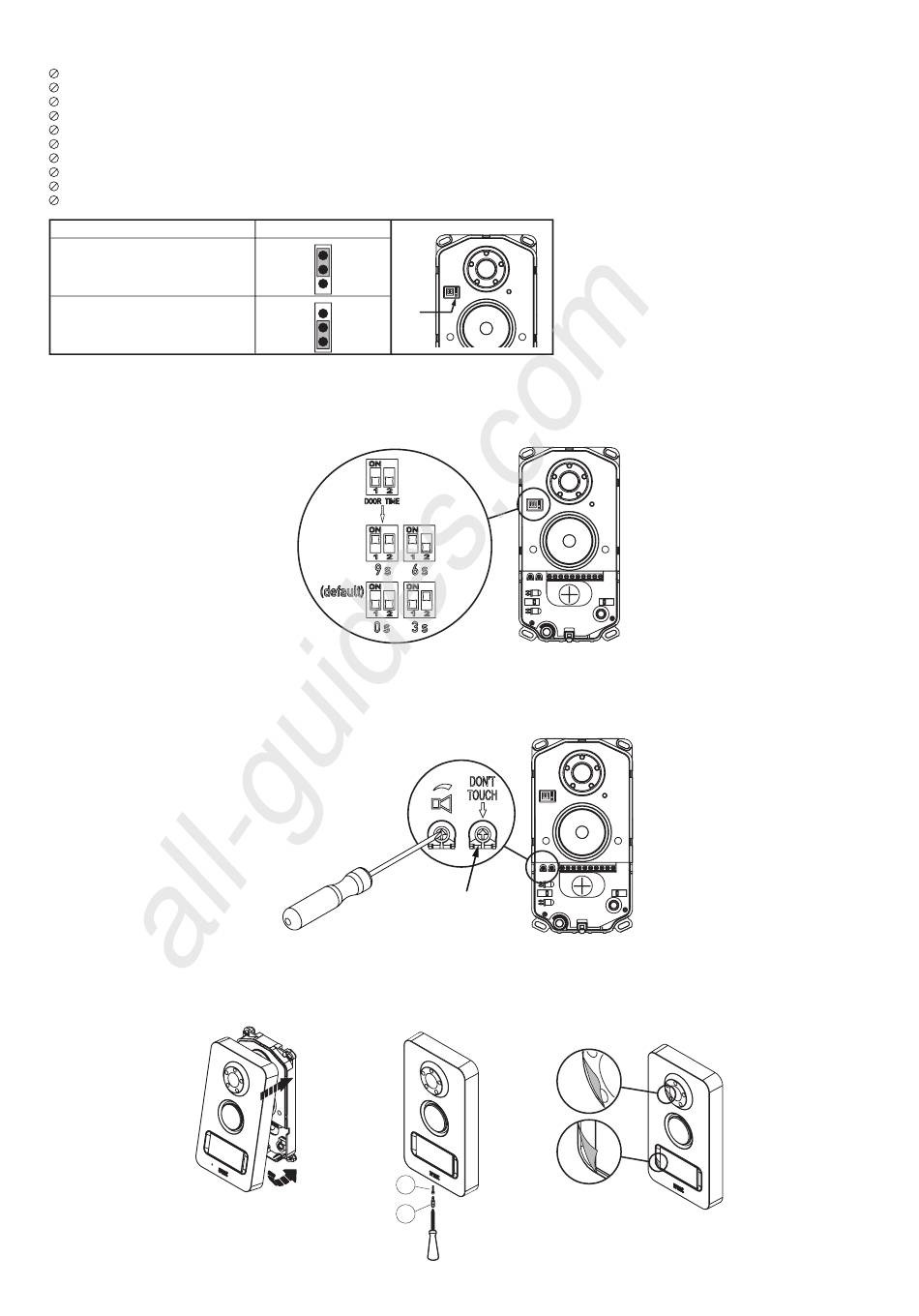

BESCHRIJVING VAN DE KLEMMEN EN VAN DE OVERBRUGGING SOORT INSTALLATIE

]
AP1 Klemmen voor de halknop voor het elektrisch deurslot van de voetgangersdoorgang (OP4)
]
AP2 Klemmen voor de halknop voor bediening poortopening voertuigdoorgang (OP5)
}
C
Potentiaalvrij contact bediening deuropener voertuigdoorgang (OP6) – max.omschakeling 1 A @ 30 V
NO
}
L
BUS-lijn
L
}
SE2
Bediening elektrisch deurslot voetgangersdoorgang (OP1) - maximale omschakeling 12 V 15 VA
SE1
EENGEZINSINSTALLATIE
TWEEGEZINSINSTALLATIE
9.2.

REGELING ACTIVERINGSTIJD ELEKTRISCH DEURSLOT VOETGANGERSDOORGANG

De tijd voor het activeren van het elektrisch deurslot van de voetgangersdoorgang kan geregeld worden met de DIP-schakelaars op het
oproeppaneel.
9.3.

AFSTELLEN GELUIDSNIVEAU LUIDSPREKER

Het geluidsniveau wordt in de fabriek afgesteld, zodat bij het merendeel van de installaties geen aanpassing meer nodig is.
Mocht aanpassing toch noodzakelijk zijn, voert u de volumeregeling van de luidspreker uit met een schroevendraaier.
9.4.

VOLTOOIING VAN DE INSTALLATIE

Sluit het deurpaneel met de metalen afdekplaat zoals te zien is op de volgende tekeningen om de installatie af te ronden en verwijder de
beschermende folies.
66
All manuals and user guides at all-guides.com
JP1
JP1
De positie van deze
trimmer niet veranderen
A7
A4
