Bedienungsmöglichkeiten
46
Bezugsquelle für Gerätebeschreibungsdateien
Siehe Angaben → 48
Verbindungsaufbau
1. FieldCare starten und Projekt aufrufen.
2. Im Netzwerk: Neues Gerät hinzufügen.
Fenster Neues Gerät hinzufügen öffnet sich.
3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen.
4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü
Eintrag Gerät hinzufügen wählen.
5. Gewünschtes Gerät aus Liste wählen und mit OK bestätigen.
Fenster CDI Communication TCP/IP (Configuration) öffnet sich.
6. Geräteadresse im Feld IP-Adresse eingeben und mit Enter bestätigen:
192.168.1.212 (Werkseinstellung); wenn IP-Adresse nicht bekannt .
7. Online-Verbindung mit Gerät aufbauen.
Weitere Informationen: Betriebsanleitung BA00027S und BA00059S

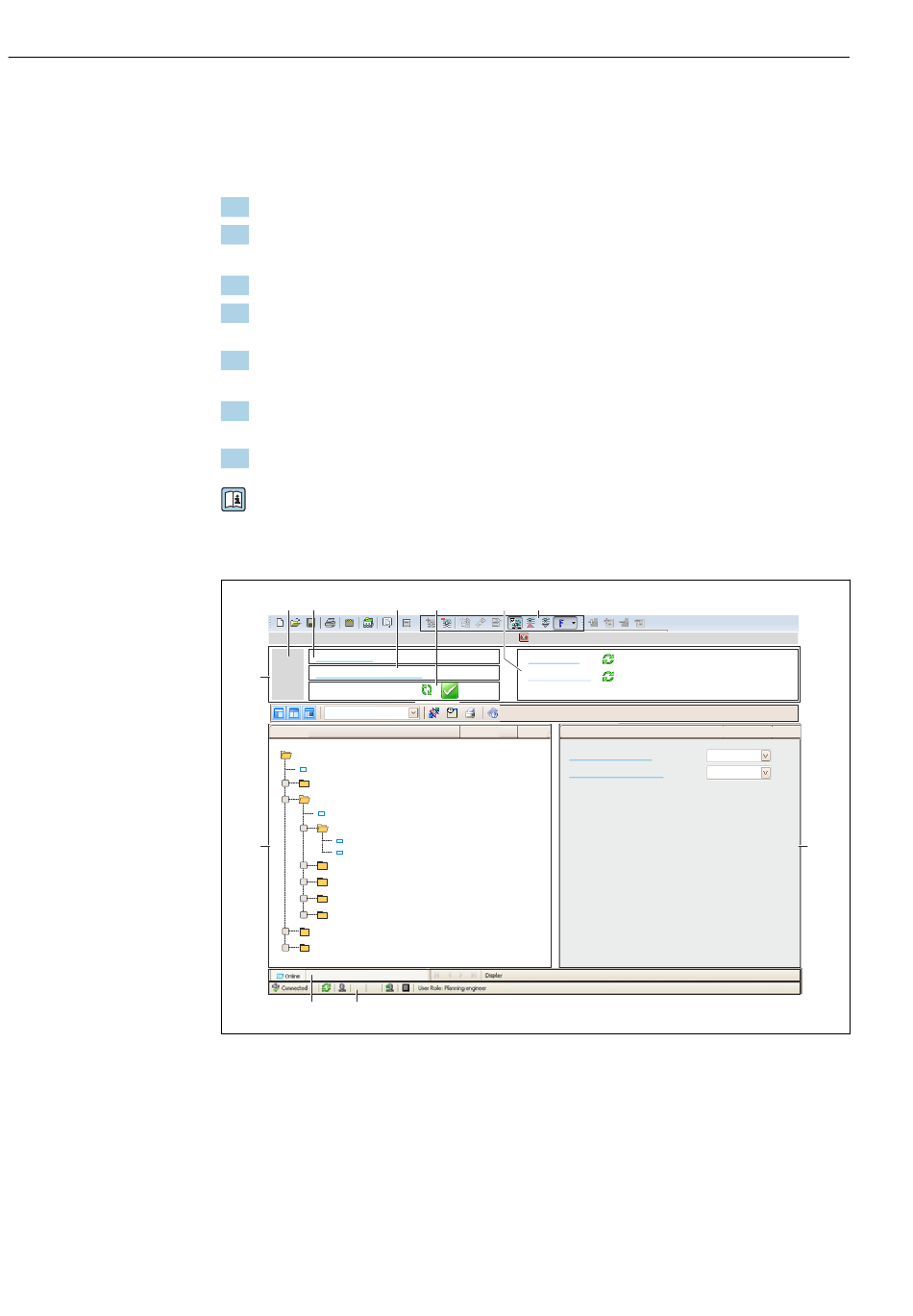

Bedienoberfläche
2
3
4
Xxxxxx/.../.../
Gerätename:
Messtellenbezeichnung:
1
Status:
Xxxxxx
Zugriffsrechte Bediensoftware
P
+
Betrieb
–
Setup
Messstellenbezeichnung
P
Systemeinheiten
–
Masseflusseinheit
P
8
Volumenflusseinheit
P
+
Messstoff wählen
+
...
+
...
+
Erweitertes Setup
+
Diagnose
+
Experte
10
11
1
Kopfzeile
2
Gerätebild
3
Gerätename
4
Messstellenbezeichnung → 53
5
Statusbereich mit Statussignal → 86
6
Anzeigebereich für aktuelle Messwerte → 81
7
Bearbeitungsleiste mit weiteren Funktionen wie Speichern/Laden, Ereignisliste und Dokumentationserstel-
lung
8
Navigationsbereich mit Bedienmenüstruktur
9
Arbeitsbereich
10
Aktionsbereich
11
Statusbereich
5
6
7
Xxxxxxx
Massefluss:
Xxxxxxx
Volumenfluss:
Gut
Masseflusseinheit:
Instandhalter
Volumenflusseinheit:
Xxxxxx
kg/h
m /h
³
Proline Cubemass C 100 HART
kg/h
12.34
12.34
m /h
³
kg/h
m /h
³
Endress+Hauser
9
A0021051-DE
