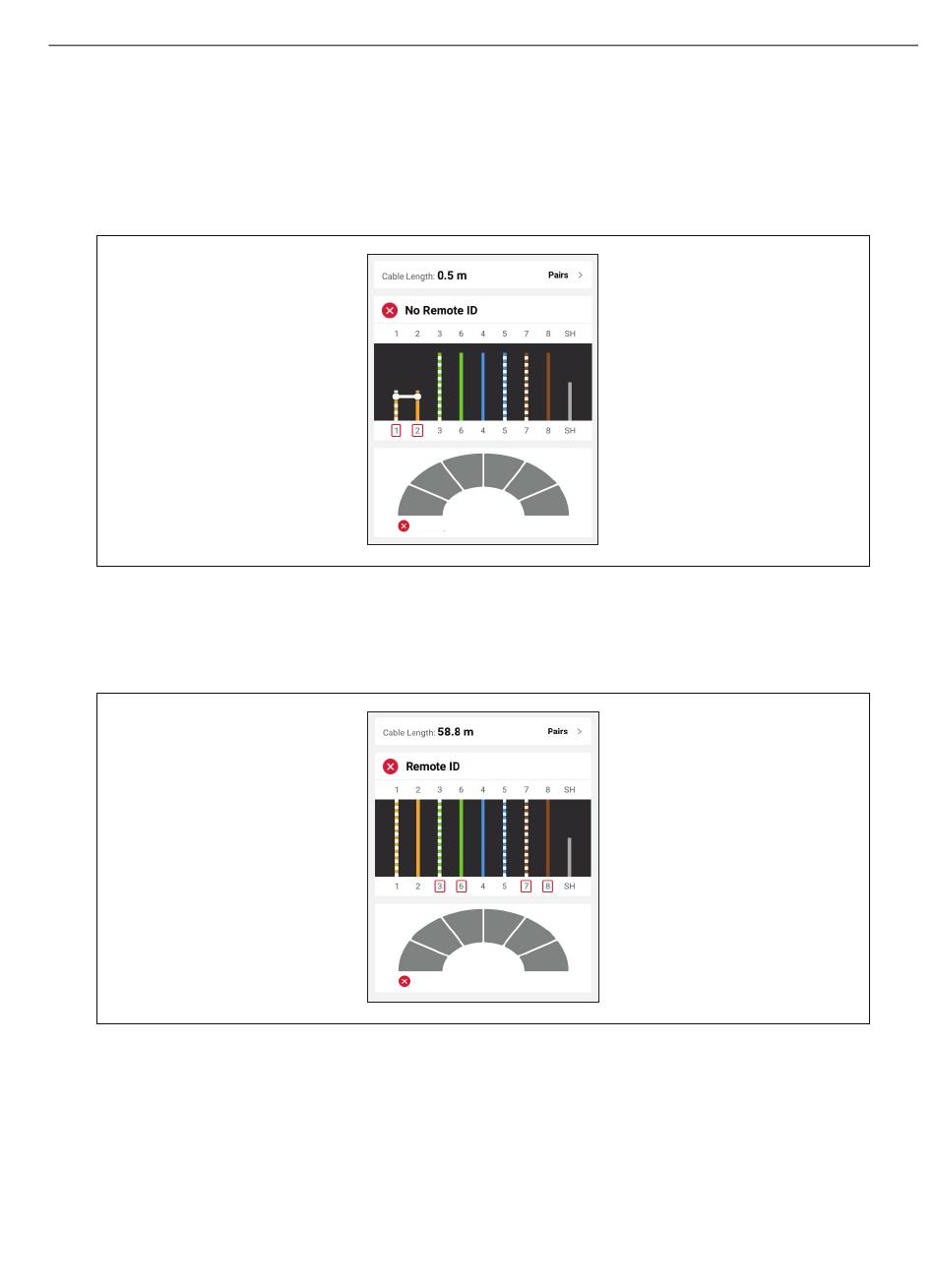

Abbildung 4 zeigt ein Verdrahtungsschema, das fehlschlägt, weil die Kabel 1 und 2 zusammen
kurzgeschlossen sind. Die Länge des Drahtes auf dem Verdrahtungsschema gibt den Abstand zum
Kurzschluss an. Bei einem Kurzschluss von Kabeln kann das Produkt die Remote ID nicht erkennen.
Beheben Sie den Kurzschluss, und führen Sie den Test erneut durch, um das Verdrahtungsschema der
anderen Paare zu überprüfen.
Abbildung 5 zeigt ein Verdrahtungsschema eines Kabeltests, der fehlschlägt, weil die Paare 3,6 und 7,8
vertauschte Verdrillungen sind.
Abbildung 4. Gemeinsamer Kurzschluss von Kabeln
Wire Map
Abbildung 5. Vertauschte Verdrillungen
Split pair
