LinkIQ
Bedienungshandbuch
Element
Das Verdrahtungsschema zeigt, wie das Kabel verdrahtet ist. Das Verdrahtungsschema
ist auf Grundlage der für den Test ausgewählten Einstellungen erfolgreich oder nicht. Für
diesen Test sind die Einstellungen wie folgt festgelegt:
•

•
•
D
Paare 1,2 schlagen fehl, weil sie unterbrochen sind.
E
Paare 7,8 schlagen fehl, weil sie ein umgekehrtes Paar sind.
Der Durchgang der Abschirmung schlägt fehl, weil der Durchgang der Abschirmung nicht
F
überprüft werden kann.
Da das Verdrahtungsschema fehlgeschlagen ist, kann das Produkt die Leistungsfähigkeit
G
des Kabels nicht testen.

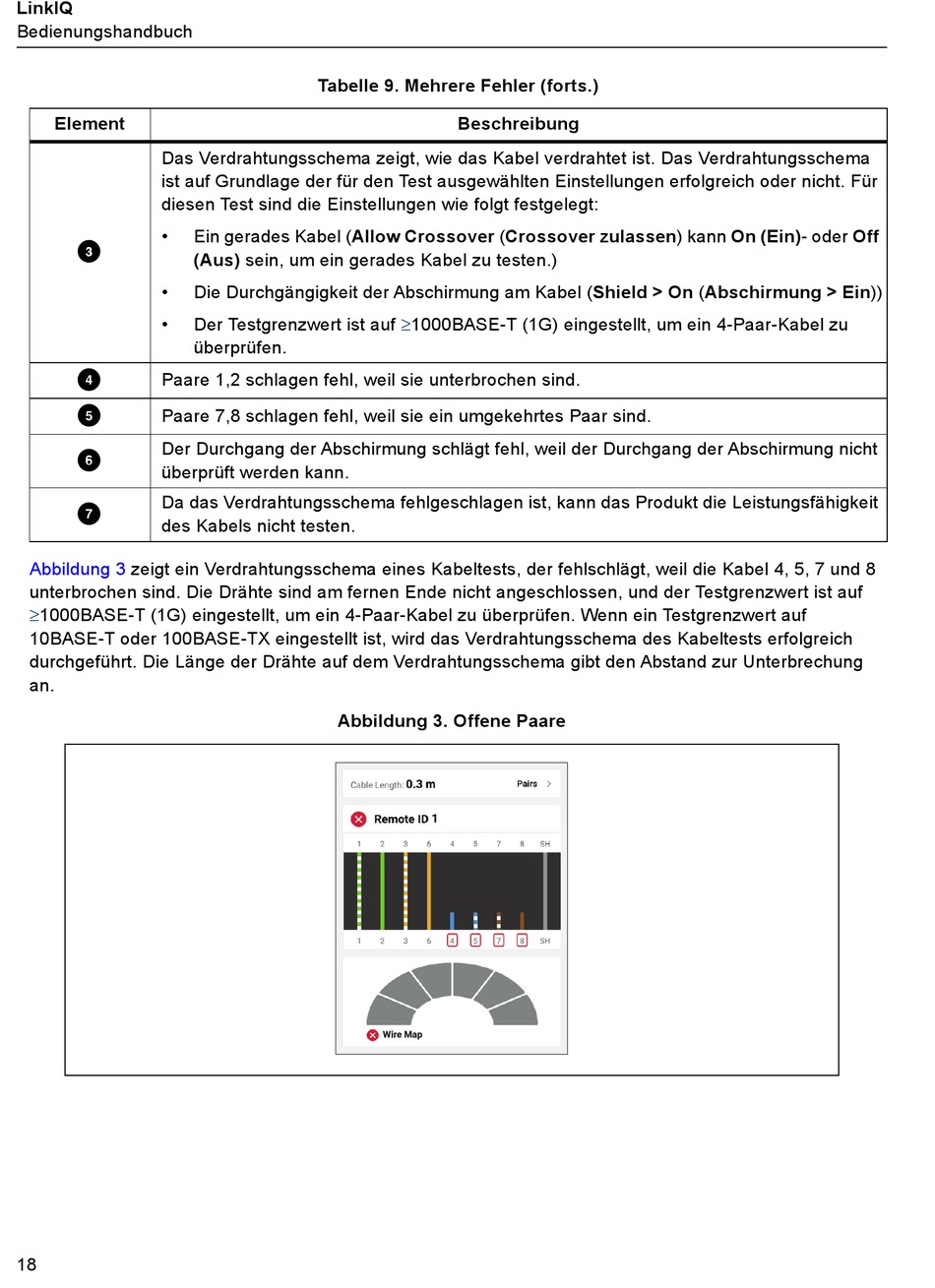

Abbildung 3 zeigt ein Verdrahtungsschema eines Kabeltests, der fehlschlägt, weil die Kabel 4, 5, 7 und 8
unterbrochen sind. Die Drähte sind am fernen Ende nicht angeschlossen, und der Testgrenzwert ist auf
≥1000BASE-T (1G) eingestellt, um ein 4-Paar-Kabel zu überprüfen. Wenn ein Testgrenzwert auf
10BASE-T oder 100BASE-TX eingestellt ist, wird das Verdrahtungsschema des Kabeltests erfolgreich
durchgeführt. Die Länge der Drähte auf dem Verdrahtungsschema gibt den Abstand zur Unterbrechung
an.
18
Tabelle 9. Mehrere Fehler (forts.)
Ein gerades Kabel (Allow Crossover (Crossover zulassen) kann On (Ein)- oder Off
(Aus) sein, um ein gerades Kabel zu testen.)
Die Durchgängigkeit der Abschirmung am Kabel (Shield > On (Abschirmung > Ein))
Der Testgrenzwert ist auf ≥1000BASE-T (1G) eingestellt, um ein 4-Paar-Kabel zu
überprüfen.
Abbildung 3. Offene Paare
Beschreibung
1
Wire Map
