Element Beschreibung
D
Remote ID-Kennung
Kabel- und
Abschirmungs-
E
kennungen (am fernen
Ende)
Verdrahtungsschema-
F
Ergebnisse
Kabel- und
Abschirmungs-
G
kennungen (am nahen
Ende)
Ergebnisse der
H
Kabelleistung
16

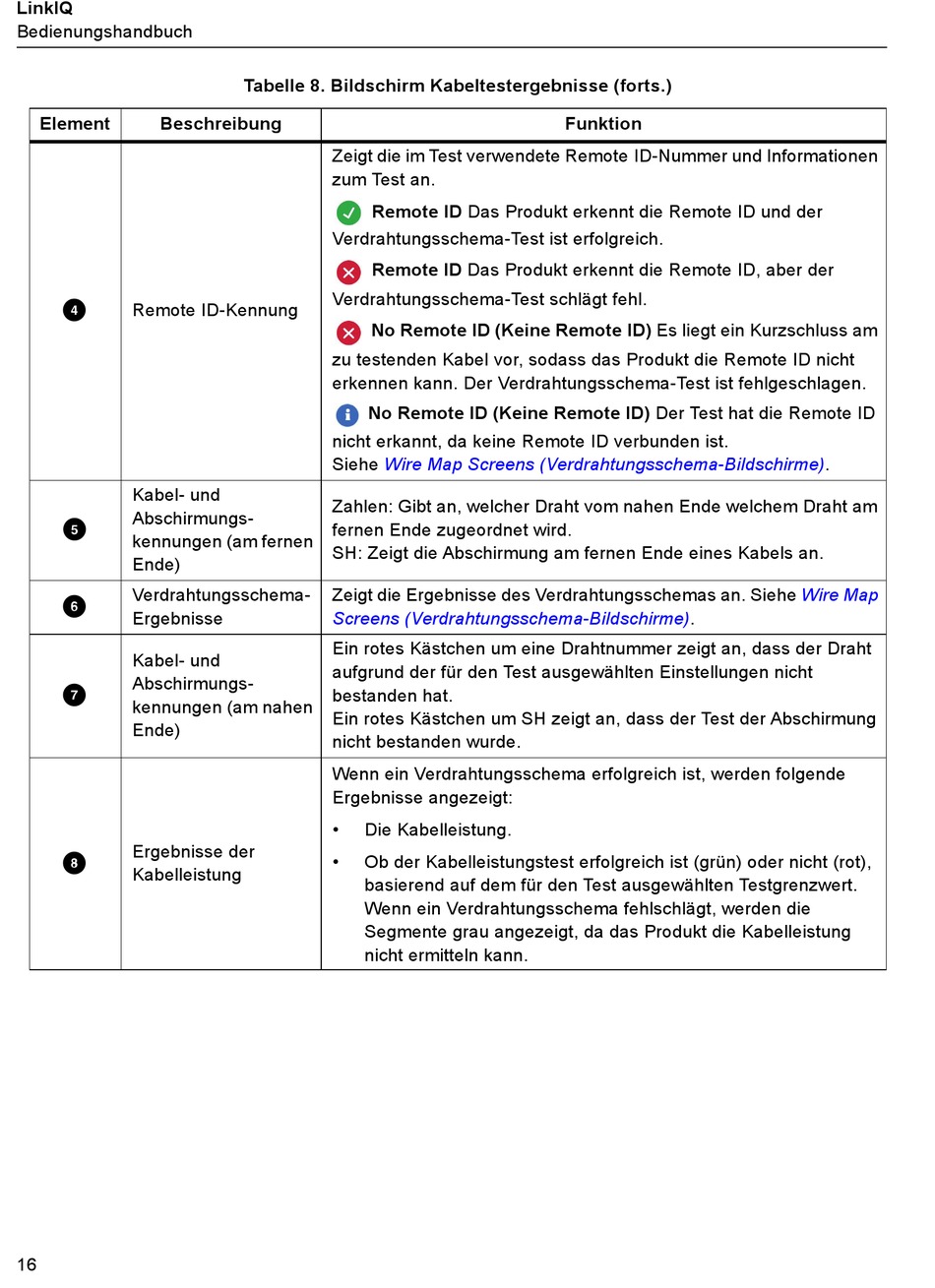

Tabelle 8. Bildschirm Kabeltestergebnisse (forts.)
Zeigt die im Test verwendete Remote ID-Nummer und Informationen
zum Test an.
Remote ID Das Produkt erkennt die Remote ID und der
Verdrahtungsschema-Test ist erfolgreich.
Remote ID Das Produkt erkennt die Remote ID, aber der
Verdrahtungsschema-Test schlägt fehl.
No Remote ID (Keine Remote ID) Es liegt ein Kurzschluss am
zu testenden Kabel vor, sodass das Produkt die Remote ID nicht
erkennen kann. Der Verdrahtungsschema-Test ist fehlgeschlagen.
No Remote ID (Keine Remote ID) Der Test hat die Remote ID
nicht erkannt, da keine Remote ID verbunden ist.
Siehe Wire Map Screens
Zahlen: Gibt an, welcher Draht vom nahen Ende welchem Draht am
fernen Ende zugeordnet wird.
SH: Zeigt die Abschirmung am fernen Ende eines Kabels an.
Zeigt die Ergebnisse des Verdrahtungsschemas an. Siehe
Screens (Verdrahtungsschema-Bildschirme).
Ein rotes Kästchen um eine Drahtnummer zeigt an, dass der Draht
aufgrund der für den Test ausgewählten Einstellungen nicht
bestanden hat.
Ein rotes Kästchen um SH zeigt an, dass der Test der Abschirmung
nicht bestanden wurde.
Wenn ein Verdrahtungsschema erfolgreich ist, werden folgende
Ergebnisse angezeigt:
• Die Kabelleistung.
• Ob der Kabelleistungstest erfolgreich ist (grün) oder nicht (rot),
basierend auf dem für den Test ausgewählten Testgrenzwert.
Wenn ein Verdrahtungsschema fehlschlägt, werden die
Segmente grau angezeigt, da das Produkt die Kabelleistung
nicht ermitteln kann.
Funktion
(Verdrahtungsschema-Bildschirme).
Wire Map
