Endress+Hauser Proline Promass F 500 Betriebsanleitung Seite 152

Diagnose und Störungsbehebung
152
1.
1
2
3
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv

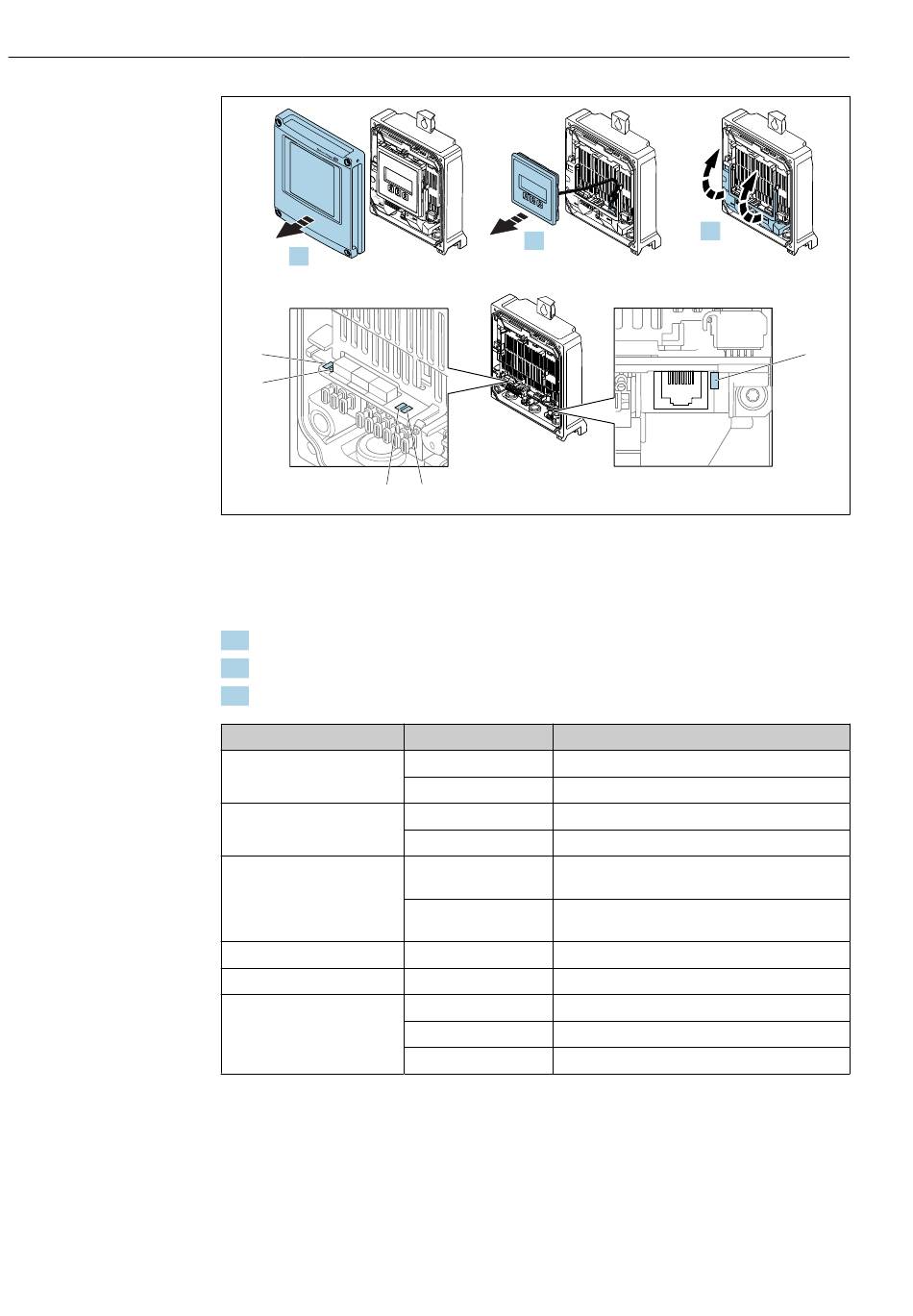

1. Gehäusedeckel öffnen.
2. Anzeigemodul entfernen.
3. Klemmenabdeckung hochklappen.
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) Gelb
Proline 500
Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
Proline Promass F 500 FOUNDATION Fieldbus
E S
C
-
+
-
2.
4
Farbe Bedeutung
Grün Versorgungsspannung ist ok.
Aus Versorgungsspannung ist aus oder zu niedrig.
Rot Fehler
Rot blinkend Warnung
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
– –
Weiß Kommunikation aktiv.
Verbindung hergestellt.
Gelb blinkend Kommunikation aktiv.
Aus Keine Verbindung.
3.
5
A0029689
