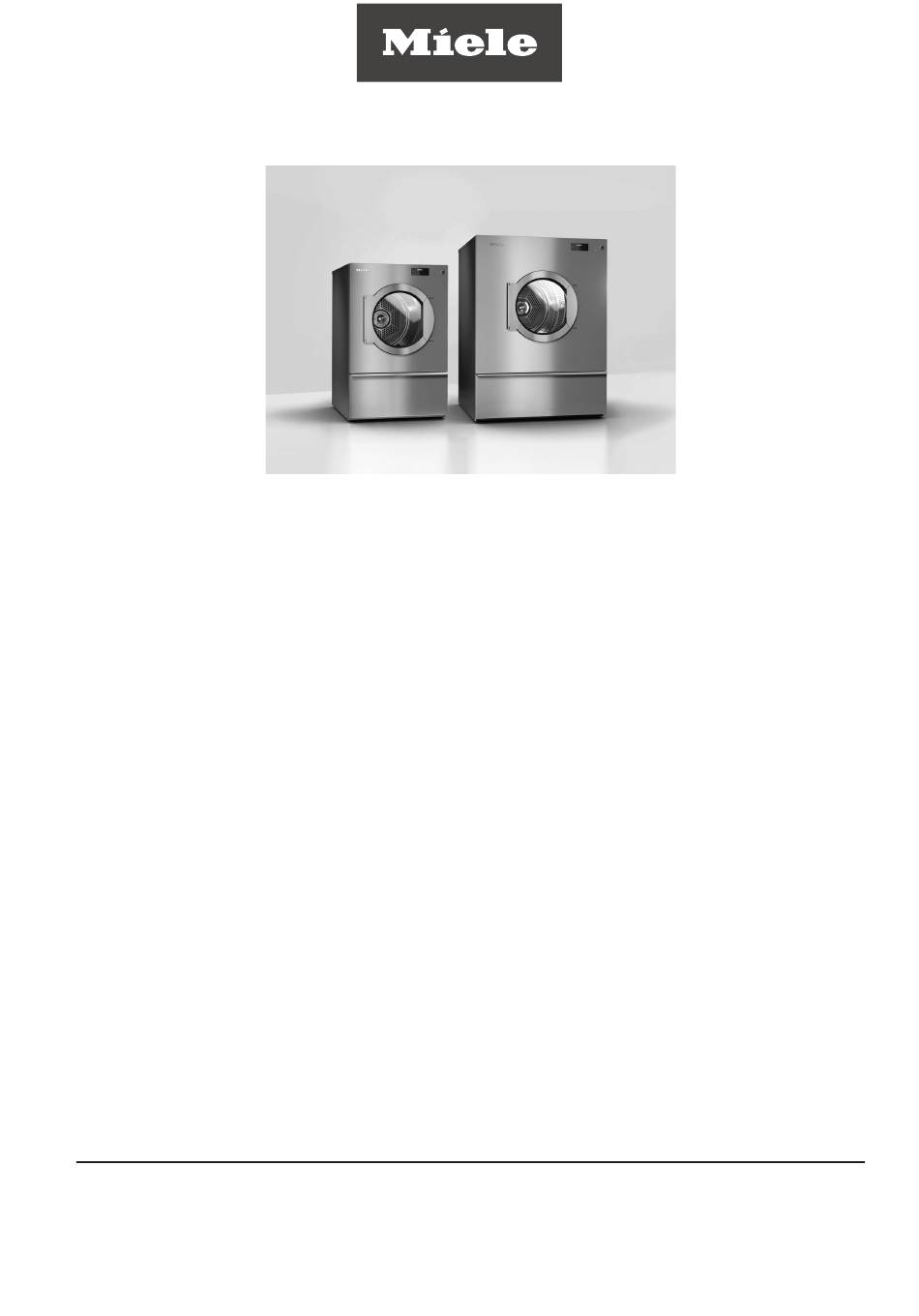

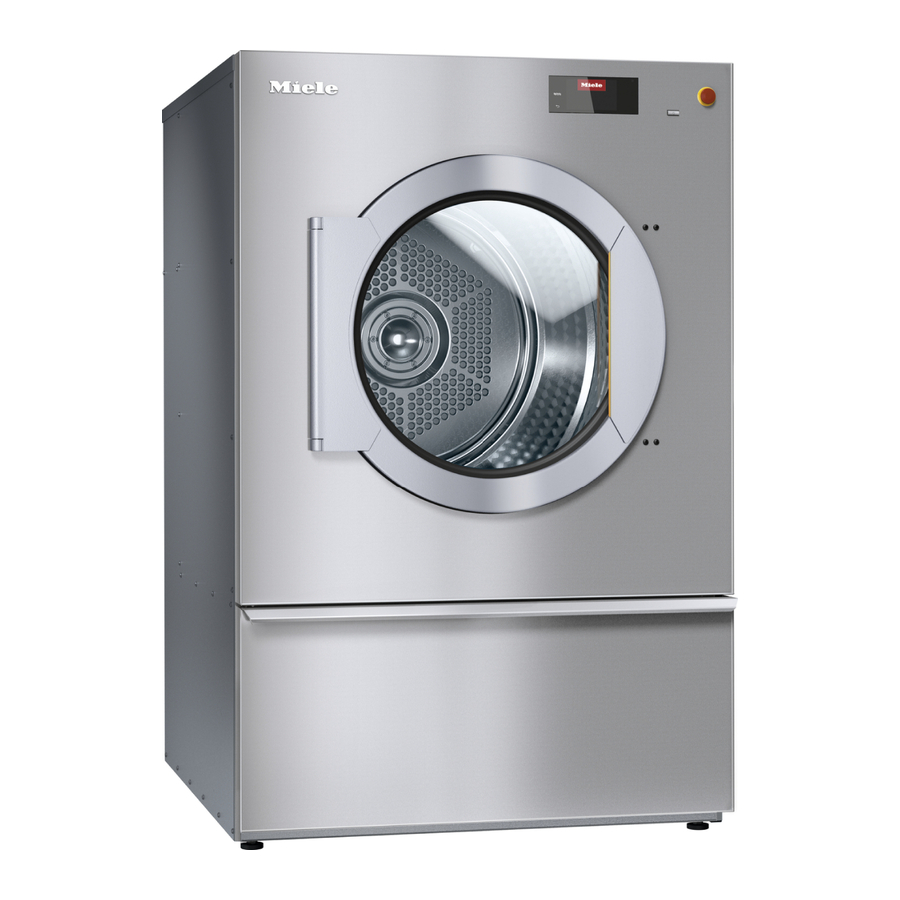

- Seite 1 Installationsplan Gewerbliche Trockner PDR 914/514 G Gasbeheizt Lesen Sie unbedingt die Gebrauchsanweisung de-DE vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schä- den. M.-Nr. 11 605 100...
-
Seite 2: Inhaltsverzeichnis
Inhalt Installationshinweise....................... Installationsvoraussetzungen .................... Elektroanschluss ....................... Gasanschluss ........................Zuluft/Abluft........................PDR 914/514, gasbeheizt....................Abmessungen ........................Installation ......................... Aufstellung (Standard/UG)....................Aufstellung (Betonsockel)....................Technische Daten ......................Spannungsvarianten/elektrische Daten................Gasanschluss ........................Abluft/Abgas........................Zuluft ..........................Gerätedaten........................Befestigungsvarianten....................... 10 Befestigung ohne Sockel ....................10 Befestigung auf Betonsockel ..................10 Optionen/Zubehör ...................... -
Seite 3: Installationshinweise
Installationshinweise Installationsvoraussetzungen Der Trockner darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden. Der Trockner muss in Übereinstimmung mit geltenden Regeln und gültigen Normen in- stalliert werden. Betreiben Sie den Trockner immer nur in ausreichend belüfteten und nicht frostgefährde- ten Räumen. -
Seite 4: Gasanschluss
Raumbelüftung gesorgt ist (siehe Installationsanweisung). Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren. PDR 914/514 G / Gasbeheizt... -
Seite 5: Pdr 914/514, Gasbeheizt
PDR 914/514, gasbeheizt Abmessungen >20 >20 1300 1300 Maßangaben in Millimetern PDR 914/514 G / Gasbeheizt... -
Seite 6: Installation
PDR 914/514, gasbeheizt Installation ~350 "Y" "Y" "Z" "Z" ~ 50 Maßangaben in Millimetern Elektroanschluss Gasanschluss Abluftanschluss Zuluft XCI-/Connector-Box (optional) PDR 914/514 G / Gasbeheizt... -
Seite 7: Aufstellung (Standard/Ug)
PDR 914/514, gasbeheizt Aufstellung (Standard/UG) UG 900 A - A B - B ~ 48 Ø 12 Ø 10 Maßangaben in Millimetern Befestigungspunkt/Bohrloch Unterbau geschlossen PDR 914/514 G / Gasbeheizt... -
Seite 8: Aufstellung (Betonsockel)
PDR 914/514, gasbeheizt Aufstellung (Betonsockel) >55 >55 BS >900 ~ 48 C - C ~ 48 D - D M6 x 20 OFFSHORE Ø 10 Maßangaben in Millimetern Befestigungspunkt/Bohrloch Betonsockel PDR 914/514 G / Gasbeheizt... -
Seite 9: Technische Daten
Technische Daten Spannungsvarianten/elektrische Daten Standardanschluss Anschlussspannung 1N AC 230 V Frequenz 50 Hz Leistungsaufnahme 0,6 kW Elektrische Absicherung (bauseitig) 10 A Mindestquerschnitt für Anschlusskabel 3×1,5 mm² Kabelverschraubung Gasanschluss Heizleistung 15 kW Geräteanschluss, maschinenseitig nach ISO 7-1 ½" Zum Anschluss des Gasgerätes muss eine gewellte Metallschlauchleitung aus nicht rostendem Stahl nach DIN 3384 verwendet werden. -
Seite 10: Befestigungsvarianten
Technische Daten Gerätetiefe über alles 852 mm Nischenbreite 1.250 mm Empfohlener Wandabstand (bis Gerätevorderkante) 1.300 mm Mindestwandabstand (bis zur Deckelhinterkante) 500 mm Verpackungsbreite 1.090 mm Verpackungshöhe 1.526 mm Verpackungstiefe 938 mm Maximales Bruttovolumen 1.560,2 l Maximales Bruttogewicht 173,7 kg Maximales Nettogewicht 162,4 kg Maximale Bodenbelastung im Betrieb 1.799 N Durchmesser Abluftstutzen 150 mm Trommeldurchmesser 850 mm... -
Seite 11: Optionen/Zubehör
Technische Daten Optionen/Zubehör Betonsockel (bauseitig) Mindestbreite 900 mm Empfohlene Höhe 100 mm Mindesthöhe 50 mm Mindesttiefe 900 mm Die Betongüte und deren Festigkeit müssen entsprechend der Gerätebelastung bemessen werden. Der bauseitige Betonsockel muss eine ausreichende Bodenhaftung zum Untergrund aufweisen. PDR 914/514 G / Gasbeheizt... - Seite 12 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Änderungen vorbehalten / Erstelldatum: 21.21 M.-Nr. 11 605 100 / 00 PDR 914/514 G Gasbeheizt...
