FR Controlmicro, Notice abrégée
1.

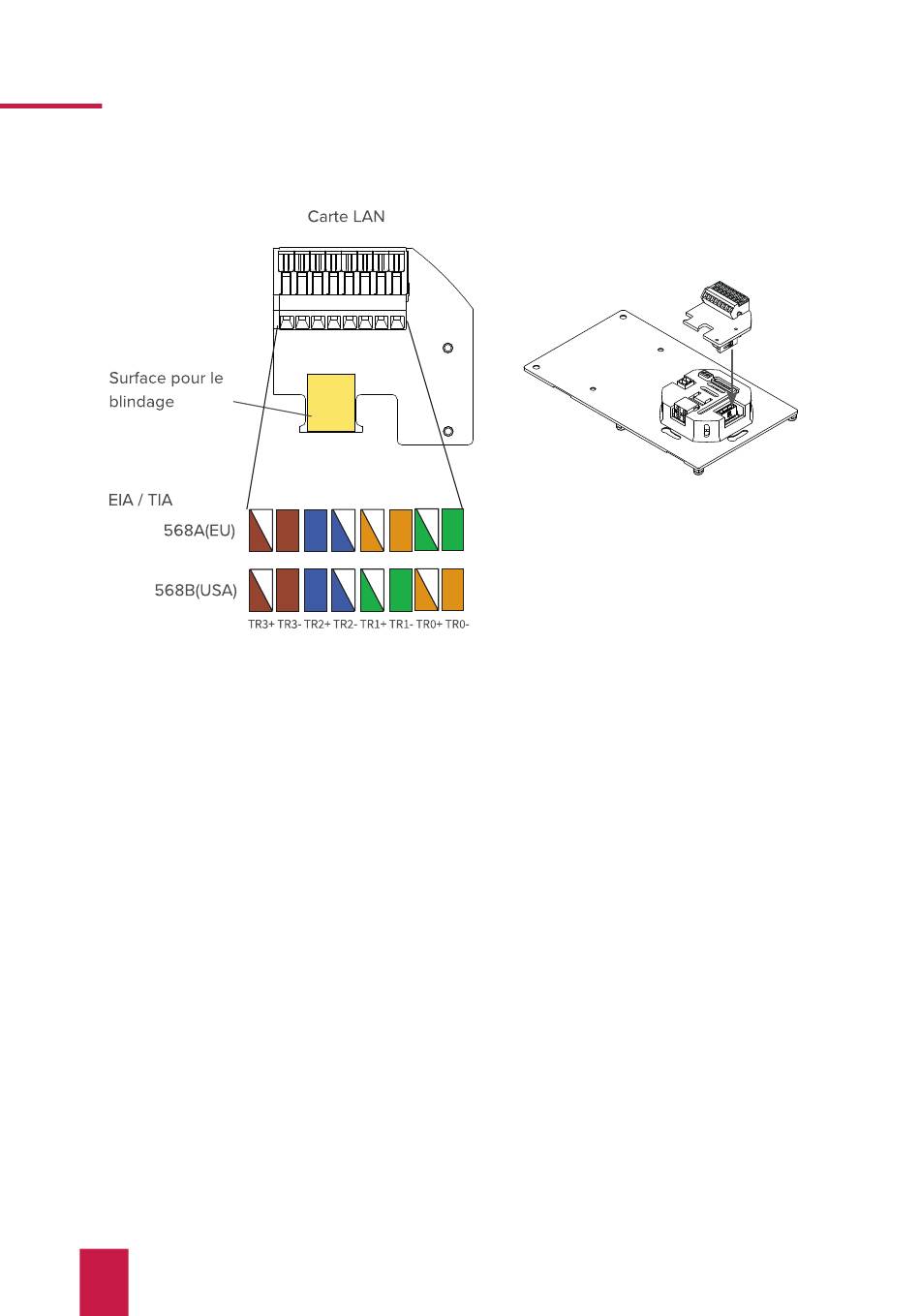

Connectez le câble réseau à la carte LAN enfichable comme indiqué sur l'image de gauche.
2.
Branchez la carte LAN sur le connecteur LAN comme indiqué sur l'image de droite.
3.
Fixez le câble réseau au boîtier noir à l'aide d'un serre-câble.
Ce faisant, serrez le blindage entre le câble et la zone désignée sur la carte.
4.
Raccordez les fils du câble du bloc d'alimentation à la borne à vis enfichable incluse dans la
livraison.
5.
Branchez le câble KNX avec les couleurs rouge (+) et noir (-) dans la borne enfichable de
raccordement KNX.
Connexion du panneau
6.
Faites glisser les fiches préparées pour
KNX et
Alimentation électrique
dans les connexions appropriées de la plaque de montage, comme indiqué sur l'image.
26
