Montage

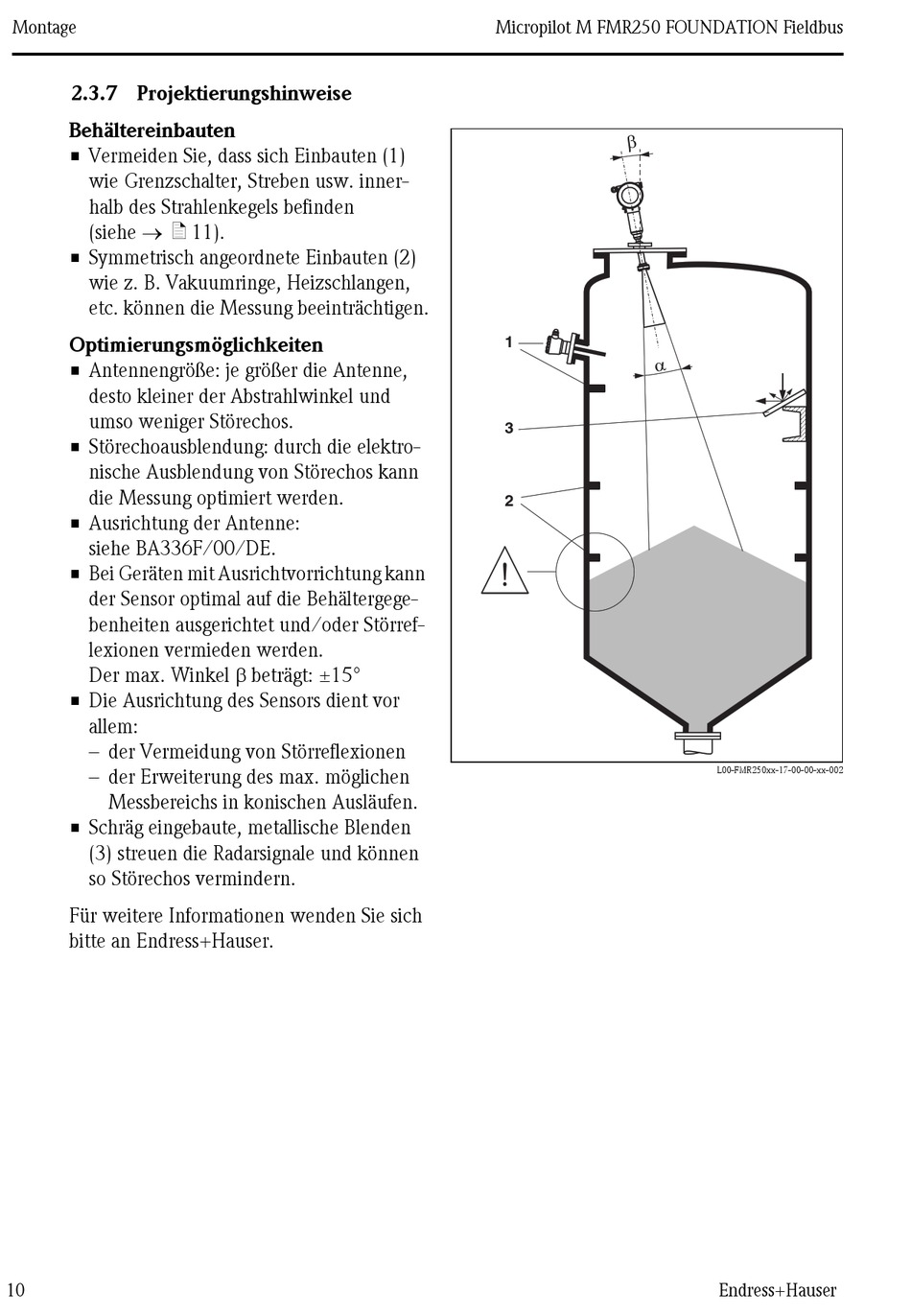

2.3.7 Projektierungshinweise
Behältereinbauten
• Vermeiden Sie, dass sich Einbauten (1)
wie Grenzschalter, Streben usw. inner-
halb des Strahlenkegels befinden
(siehe → ä 11).
• Symmetrisch angeordnete Einbauten (2)
wie z. B. Vakuumringe, Heizschlangen,
etc. können die Messung beeinträchtigen.
Optimierungsmöglichkeiten
• Antennengröße: je größer die Antenne,
desto kleiner der Abstrahlwinkel und
umso weniger Störechos.
• Störechoausblendung: durch die elektro-
nische Ausblendung von Störechos kann
die Messung optimiert werden.
• Ausrichtung der Antenne:
siehe BA336F/00/DE.
• Bei Geräten mit Ausrichtvorrichtung kann
der Sensor optimal auf die Behältergege-
benheiten ausgerichtet und/oder Störref-
lexionen vermieden werden.
Der max. Winkel β beträgt: ±15°
• Die Ausrichtung des Sensors dient vor
allem:
– der Vermeidung von Störreflexionen
– der Erweiterung des max. möglichen
Messbereichs in konischen Ausläufen.
• Schräg eingebaute, metallische Blenden
(3) streuen die Radarsignale und können
so Störechos vermindern.
Für weitere Informationen wenden Sie sich
bitte an Endress+Hauser.
10
Micropilot M FMR250 FOUNDATION Fieldbus
1
3
2
L00-FMR250xx-17-00-00-xx-002
