Ständer und elektronischer Stift sind als Sonderzubehör erhältlich.
• Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes aufmerksam durch,
und bewahren Sie sie anschließend für spätere Bezugnahme griffbereit auf.
• Bitte schlagen Sie auch im beiliegenden Installations-Handbuch nach.
Wird die Installation von nicht autorisierten Personen ausgeführt, könnte dies zu sicherheitstechnischen
Problemen beim Betrieb des Geräts führen.
Nur USA:
• Informationen zu Vertragshändlern in Ihrer Nähe erhalten Sie unter der Rufnummer 1-800-449-8989.

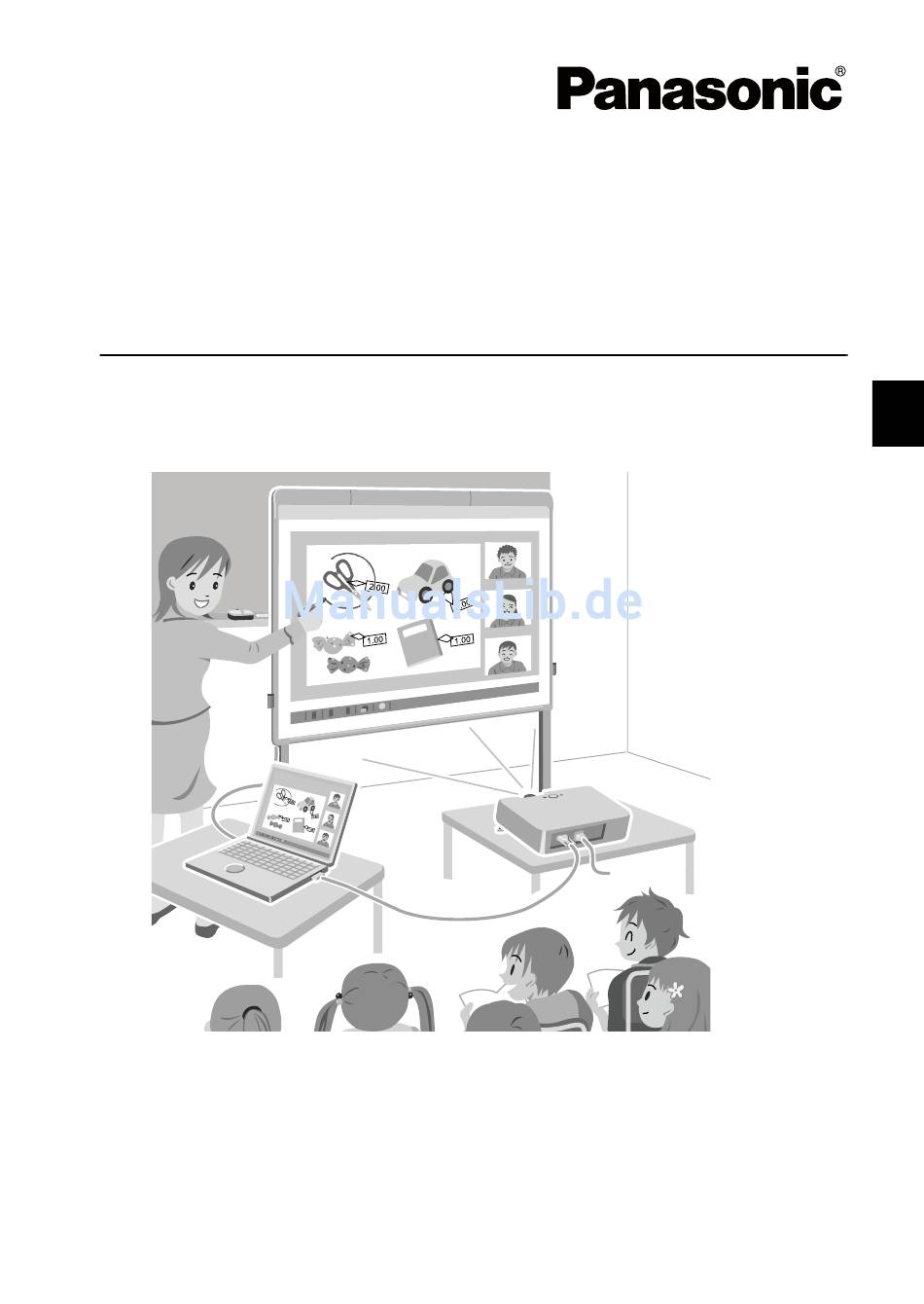

Bedienungsanleitung
Elektronische Schreibtafel
(elite Panaboard)
UB-T580
UB-T580W
Modell-Nr.
UB-T580W
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic UB-T580
Inhaltszusammenfassung für Panasonic UB-T580
- Seite 1 (elite Panaboard) UB-T580W Modell-Nr. UB-T580W UB-T580 Ständer und elektronischer Stift sind als Sonderzubehör erhältlich. • Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes aufmerksam durch, und bewahren Sie sie anschließend für spätere Bezugnahme griffbereit auf. • Bitte schlagen Sie auch im beiliegenden Installations-Handbuch nach.
-
Seite 2: Einleitung
Einleitung Einleitung Einleitung Wir danken Ihnen für den Kauf der elektronischen Schreibtafel von Panasonic. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch. Die wichtigsten Funktionen Sie können den Inhalt eines Computer-Bildschirms mit einem Projektor auf den Bildschirm des elite Panaboard projizieren und dann verschiedene Operationen daran ausführen. -
Seite 3: Folgende Informationen Sollten Sie Aufbewahren
Einleitung Im Geschäftsbereich • Durch die Anzeige von Bildern können Sie mit Ihrem Finger oder dem elektronischen Stift wichtige Punkte hervorheben, um die Merkmale Ihres Produkts optisch zu vermitteln und eine ansprechende Präsentation zusammenzustellen. • Mit Hilfe von Videokonferenz-Ausrüstungen können die auf das elite Panaboard projizierten Informationen —... -
Seite 4: Aufbau Der Handbücher
Einleitung Aufbau der Handbücher Die nachstehend aufgeführten Dokumente gehören zum Lieferumfang und sind dazu vorgesehen, einen sachgemäßen und sicheren Gebrauch des elite Panaboard zu gewährleisten. Zusätzlich zu diesen Dokumenten enthält die Software ausführliche Hilfe-Informationen. Bedienungsanleitung Dieses Handbuch enthält Vorsichtsnahmen, Bedienungsanweisungen (dieses Dokument) sowie Informationen zum Kundendienst. -
Seite 5: Warnung Bezüglich Der Speicherung Von Daten
Stift funktioniert nicht ordnungsgemäß, falls andere Anwendungen, Virenschutzprogramme usw. aktiv sind. Haftungsausschluss Panasonic System Networks Co., Ltd. ist nicht verantwortlich für Unfälle oder Verletzungen, die einschließlich, jedoch nicht ausschließlich, durch folgende Umstände verursacht werden: Veränderungen am Gerät oder unsachgemäße Montage. -
Seite 6: Nur Für Die Ukraine
Einleitung Für Benutzer in der BRD (Nur für Deutschland) Notiz Maschinenlärminformations-Verordnung - 3. GPSGV, der höchste Schalldruckpegel beträgt ≤ 70 dB(A) oder weniger gemäss EN ISO 7779. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden. -
Seite 7: Inhaltsverzeichnis
Verwenden des elite Panaboard nach Aufstellung des Systems (Kalibrierung) ......................22 Anzeigen der Hilfe der Software................25 Deinstallieren der Software ..................26 Deinstallieren des Panasonic Software Update Manager ........26 Herunterladen der aktuellsten Software ..............26 Anhang...................... 27 Tägliche Pflege ......................27 Reinigen des elite Panaboard................. -
Seite 8: Für Ihre Sicherheit
Für Ihre Sicherheit Für Ihre Sicherheit Für Ihre Sicherheit WARNUNG Um schwere Verletzungen und Verletzungen mit Todesfolge zu vermeiden, sollten Sie diesen Abschnitt vor der Verwendung des Gerätes Stromversorgung aufmerksam durchlesen, um den sachgemäßen und sicheren Betrieb des Gerätes zu Stellen Sie den Betrieb unverzüglich gewährleisten. -
Seite 9: Batterie Des Elektronischen Stiftes (Sonderzubehör)
Für Ihre Sicherheit Vorsichtsmaßnahmen Batterie des elektronischen Stiftes (Sonderzubehör) Wenn Metallteile oder Wasser in das Gerät gelangen, trennen Sie das USB- Verwenden Sie nur den angegebenen Kabel unverzüglich ab. Wenden Sie Batterietyp. Die Verwendung eines sich zwecks Reparatur an Ihren ungeeigneten Batterietyps kann zu Fachhändler. -
Seite 10: Vorsichtsmaßnahmen
Für Ihre Sicherheit Vorsichtsmaßnahmen VORSICHT Falls das Gerät heruntergefallen oder beschädigt worden ist, trennen Sie das Aufstellung und Transport USB-Kabel ab. Andernfalls besteht die Gefahr von Brand oder elektrischem Stellen Sie das Gerät nicht auf einer Schlag. unstabilen Unterlage auf. Lehnen Sie sich nicht gegen das Gerät, selbst dann nicht, wenn es an einer Stellen Sie das Gerät nicht in einer... -
Seite 11: Vorsorgemaßnahmen
Für Ihre Sicherheit Vorsorgemaßnahmen Entsorgen verbrauchter Batterien (Nur für Brasilien) Jegliche Änderungen oder Modifikationen, die ohne BRASIL ausdrückliche Genehmigung der für die Einhaltung Após o uso, as pilhas e/ou der Auflagen verantwortlichen Partei vorgenommen baterias poderão ser entregues wurden, können die Berechtigung des Benutzers ao estabelecimento comercial zum Betrieb dieses Gerätes außer Kraft setzen. -
Seite 12: Verwendung
Verwendung Mitgeliefertes Zubehör Verwendung Vergewissern Sie sich, dass alle der folgenden Zubehörteile für das elite Panaboard vorhanden sind. Sollte ein Zubehörteil fehlen, wenden Sie sich an Ihren Fachhändler. Zubehörteile Bedienungsanleitung Software-DVD-ROM Griffel (dieses Dokument) Garantie Installationsanleitung* Kabelhalter* Wandmontagehalterung* Je 1 Stiftablage* Schraube* Kabelhalter*... -
Seite 13: Bezeichnungen Und Funktionen Der Teile
Verwendung Bezeichnungen und Funktionen der Teile Hauptgerät Vorderansicht Status-LED-Anzeige Leuchtet grün bei eingeschaltetem Gerät. Leuchtet rot beim Auftreten eines Fehlers. Nichterkennungs-Bereich Innerhalb dieses Bereichs ist keine Erkennung der Position Ihres Fingers oder des elektronischen Stiftes möglich. Achten Sie darauf, dass sich das projizierte Bild nicht mit diesem Bereich überlappt. - Seite 14 Verwendung Griffel Der Griffel arbeitet auf gleiche Weise wie Ihr Finger. Der Griffel und der elektronische Stift können nicht gleichzeitig benutzt werden. Trageriemenöse An dieser Öse kann auf Wunsch ein Trageriemen befestigt werden. (Verwenden Sie einen im Fachhandel erhältlichen Trageriemen, der sich vom Stift löst, wenn übermäßig stark daran gezogen wird.) Stiftspitze...
-
Seite 15: Elektronischer Stift (Sonderzubehör)
Verwendung Elektronischer Stift (Sonderzubehör) Trageriemenöse An dieser Öse kann auf Wunsch ein Trageriemen befestigt werden. (Verwenden Sie einen im Fachhandel erhältlichen Trageriemen, der sich vom Stift löst, wenn übermäßig stark daran gezogen wird.) Wahlrad Dient zur Wahl verschiedener Funktionen des elektronischen Stifts. Status-LED-Anzeige (grün) Leuchtet bei eingeschaltetem elektronischen Stift. - Seite 16 Verwendung Funktionen des elektronischen Stifts Dient zum Zeichnen mit einem Filzstift in der gewählten Farbe. Die Dicke der Filzstiftlinie und andere Einstellungen können im Zeichnen- Schwarz/Rot/Blau/ Menü festgelegt werden. Grün Dient zum Löschen von Filzstiftlinien, die Sie gezeichnet haben. Die Größe des Radierers und andere Einstellungen können im Zeichnen- Menü...
-
Seite 17: Anschließen Externer Komponenten
Computer Projektor Videokabel * Beim Modell UB-T580 beträgt die Länge des USB-Kabels von der Außenkante des Hauptgerätes ca. 2,7 m bei Anschluss des Kabels auf der linken Seite bzw. ca. 2,4 m bei Anschluss auf der rechten Seite. Beim Modell UB-T580W verringert sich diese Länge auf beiden Seiten um jeweils etwa 15 cm. -
Seite 18: Transport Des Elite Panaboard Bei Verwendung Des Ständers (Sonderzubehör)
Verwendung Transport des elite Panaboard bei Verwendung des Ständers (Sonderzubehör) Trennen Sie das USB-Kabel ab, und bündeln Sie es dann unter Verwendung des Kabelhalters. Lösen Sie die Verriegelungen an den Laufrollen. Notiz • Um die Kippschutzschienen wieder einzuklappen, die Verriegelung wie folgt lösen (1, 2). Transportieren Sie das elite Panaboard grundsätzlich mit 2 Personen, und achten Sie dabei darauf, Stöße und ein Schütteln der Schreibtafel zu vermeiden. -
Seite 19: Installieren Der Software
Funktion Wenn der Bildschirm “Menu” gelöscht (deinstalliert). erscheint, klicken Sie auf [Gewußt wie]. • Wenn der Panasonic Software Update Manager bereits installiert wurde, wird er selbst durch Deselektieren nicht gelöscht (deinstalliert). Einzelheiten zur Deinstallation finden Sie im Abschnitt “Deinstallieren des Panasonic... - Seite 20 • Die folgenden Einträge werden in der [Panasonic Software Update Manager]- Gruppe installiert. (Diese Einträge werden nur dann angezeigt, wenn sie im Bildschirm “Features wählen” in Schritt 7 gewählt wurden.): – Panasonic Software Update Manager – Hilfe Notiz • Zum Anzeigen der Bedienungsanleitung muss Adobe ®...
-
Seite 21: Einstellen Des Projektors
Verwendung Einstellen des Projektors • Wird das Bild trapezförmig projiziert, wird die Position möglicherweise nicht korrekt gelesen. Richten Sie Ihren Projektor wie folgt ein. Positionieren Sie den Projektor so, dass das projizierte Bild ein Rechteck bildet. Informationen Positionieren des Bildes zum Einstellen des projizierten Bildes finden Sie •... -
Seite 22: Verwenden Des Elite Panaboard Nach Aufstellung Des Systems (Kalibrierung)
Verwendung Verwenden des elite Kalibrieren Sie die Ausrüstung, indem Sie den Mittelpunkt der angezeigten Panaboard nach Punkte anhand der auf dem Bildschirm Aufstellung des Systems erscheinenden Anweisungen jeweils etwa 2 Sekunden lang mit dem Finger (Kalibrierung) berühren. Kalibrierung Bei der Kalibrierung werden das elite Panaboard und der Projektor so eingestellt, dass Linien und Kommentare, die Sie mit Ihrem Finger oder dem elektronischen Stift auf die Tafel zeichnen, an der... -
Seite 23: Starten Der Elite Panaboard Software
Panaboard book) auf dem Desktop. • Um die Anzeige “Funktionswahl-Menü” • Klicken Sie auf [Start] → [Alle Programme] → aufzurufen, klicken Sie mit dem Finger auf das [Panasonic] → [elite Panaboard] → [elite Menü-Startregister (linke Seite: / rechte Seite: Panaboard book]. -
Seite 24: Verwenden Des Elektronischen Stifts (Sonderzubehör)
Panaboard driver/software/book auf Griffel- werden. des Wahlrads dem Computer installiert sind, und modus stehen nicht zur schließen Sie das Modell UB-T580 / Verfügung. UB-T580W an den Computer an. Drehen Sie das Drücken Sie die Menü-/Moduswahltaste Steht nicht Wahlrad zur Wahl einmal, während Sie die Stiftspitze auf... -
Seite 25: Nach Der Kalibrierung
Stift während des Bedienens die Position des Update Manager] → [Hilfe]) Ständers verändern, was zu einer Fehlausrichtung von projiziertem Bild und der • Die Hilfe des Panasonic Software Update Position des elektronischen Stifts führt. Manager wird angezeigt. • Achten Sie beim Betrieb des elite Panaboard darauf, die Laufrollen des Ständers zu verriegeln,... -
Seite 26: Deinstallieren Der Software
Befolgen Sie die [Neueste Version herunterladen]. Bildschirmanweisungen. Notiz Starten Sie nach Abschluss der • Wenn der Panasonic Software Update Deinstallation Ihren Computer neu. Manager installiert ist, werden Sie über das Internet benachrichtigt, wenn Updates zur Aktualisierung der Software verfügbar sind. -
Seite 27: Anhang
Anhang Tägliche Pflege Anhang Achten Sie vor dem Reinigen der Außenflächen oder des Inneren des elite Panaboard darauf, das USB- Kabel vom Computer zu trennen. Reinigen des elite Panaboard Ersetzen der Stiftspitze des elektronischen Stifts Mindestens einmal alle drei Monate reinigen. (Sonderzubehör) Wenn sich die Stiftspitze des elektronischen Stiftes abnutzt, beginnt sich ein Loch in der Stiftspitze zu... -
Seite 28: Ersetzen Der Batterie Im Elektronischen Stift (Sonderzubehör)
Anhang Ersetzen der Batterie im Ändern der elektronischen Stift Befestigungspositionen der (Sonderzubehör) Stiftablagen Wenn die Batterie des elektronischen Stiftes Bei Bedarf können Sie die Befestigungspositionen erschöpft ist, beginnt die grüne Status-LED- der Stiftablagen ändern. Anzeige des elektronischen Stiftes zu blinken. [Einzelheiten hierzu finden Sie unter “Bezeichnungen Wenn Sie den elektronischen Stift und Funktionen der Teile”... -
Seite 29: Fehlerbehebung
Anhang Fehlerbehebung Falls Probleme auftreten, finden Sie in der nachfolgenden Tabelle mögliche Lösungen. Besteht das Problem weiterhin, wenden Sie sich an Ihren Händler. Bei Auftreten einer Störung, die nicht in der nachstehenden Tabelle aufgeführt ist, beziehen Sie sich bitte auf den Abschnitt “Fehlerbehebung” der Software-Hilfe. - Seite 30 Anhang Siehe Problem Mögliche Ursache und Lösung Seite • Das elite Panaboard und der Computer sind nicht verbunden. → Schließen Sie den Steckverbinder des USB-Kabels fest an — den USB-Anschluss am Computer an. • Das USB-Kabel ist an ein USB-Hub oder Verlängerungskabel angeschlossen.
- Seite 31 Anhang Siehe Problem Mögliche Ursache und Lösung Seite • Der Modus Elektronischer Stift ist aktiviert. → Schalten Sie auf den Finger-/Griffelmodus um. • Sie haben die Bildschirmtafel mit einem anderen Teil Ihrer Hand Bedienung oder als einer Fingerspitze berührt. Zeichnen mit dem Finger —...
-
Seite 32: Technische Daten
Stromversorgung (Sonderzube- elektronischer Stift hör) Lebensdauer Batterie 30 Stunden (bei ununterbrochener Verwendung bei elektronischer Stift 25 °C) * Bei Verwendung von Panasonic LR03 Alkaline- Trockenbatterien. Modell- UB-T580 nummer 1.352 mm × 1.637 mm × 74 mm Allgemein Abmessungen: Höhe × Breite × Tiefe (Wenn Stiftablagen an beiden Seiten des Hauptgerätes befestigt wurden: 1.352 mm ×... -
Seite 33: Verbrauchsmaterial Und Zubehör
Anhang Verbrauchsmaterial und Zubehör Optionales Gerät Ständer KX-B061-A Elektronischer Stift UE-608020 Griffel UE-608021 Aufwärts/Abwärts-Einheit UE-608030 Ständer-Tisch-Einheit UE-608031 Kurzhubarm-Einheit UE-608032 Verbrauchsmaterialien Stiftspitze (für den elektronischen Stift) UG-6020 (Ersetzen Sie die Stiftspitze, wenn sie abgenutzt ist und sich ein Loch darin gebildet hat, durch eine neue Stiftspitze.) •... - Seite 34 Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. (For EU only) F0112NS2042 © Panasonic System Networks Co., Ltd. 2012...
